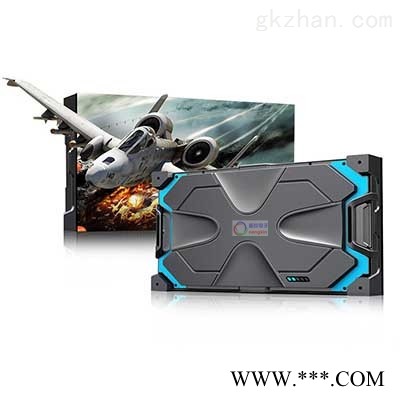

P1.5LED 显示屏技术参数
产品定义
本系列产品是能欣电子室内高清小间距LED显示屏系列中的产品，选用高刷新IC、SMD LED、宽幅带PFC功能高品质电源、压铸铝箱等关键物料，动态扫描方式，屏体亮度可达800-2000nits，具有高密度、高清晰、高灰阶、高效率（节能）、高对比度、高质量、外观*、安全、稳定、可靠、快速响应等优势。
产品特点
1、独自开模，16：9的黄金比例，替代LCD、DLP拼接尺寸
2、效果：采用动态扫描技术，画面稳定、无杂点，图像效果清晰，动画效果生动、多样，视频效果流畅逼真
3、箱体无线连接，背部整洁美观
4、支持前后维护，可实现箱体前安装
5、拼缝微调技术，极限拼控平整度
6、视角度优：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合

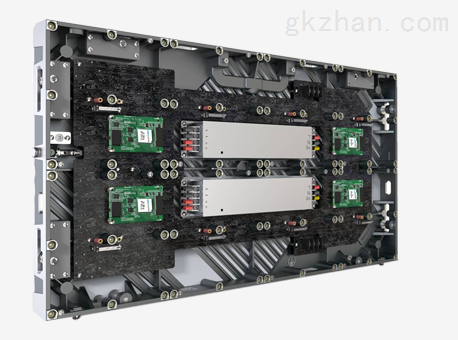

隐藏式内走线
电源线、信号线采用内走线方式设计
外观整洁、简单、易维护
冗余设计，安全可靠
电源、系统双备份，运行稳定可靠
智能模组校正数据存储，可任意位置互换

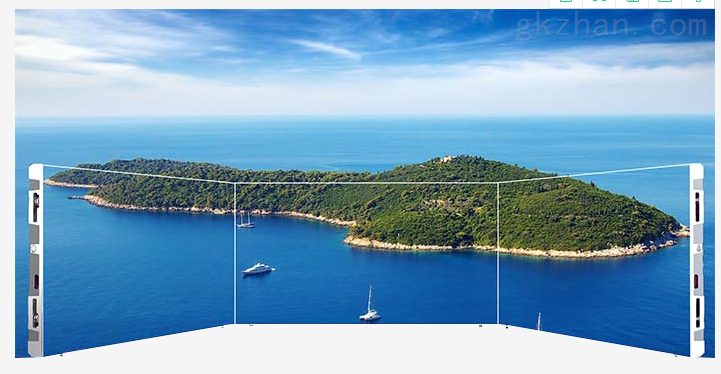

超高清显示
16:9黄金比例，支持点对点2K/4K/8K
3840HZ高刷，160°大视角
无缝拼接，*运行

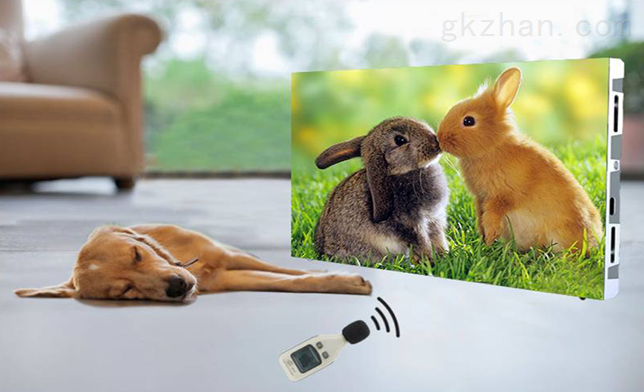

无噪音运行，适合室内环境使用

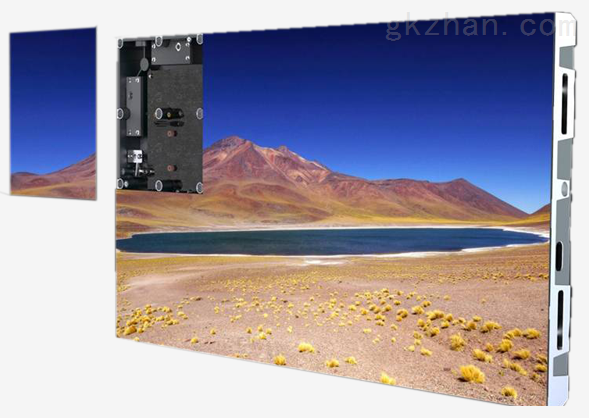

无缝拼接，箱体间可微调设计

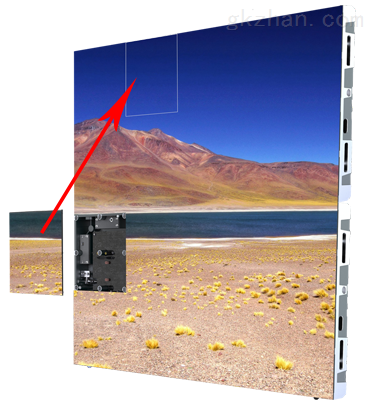

前维护，前安装
产品全前安装，全前维护
节省安装，运营成本更低
技术参数
参数名称 | LTV-Pro1.5 | |
模组组成 | 像素结构 | 表贴三合一LED |
LED规格 | SMD1010 | |
像素间距（mm） | 1.5 | |
模组分辨率（W×H） | 100×112 | |
模组尺寸（mm） | 150（W）×168.75（H）×10（D） | |
箱体组成 | 箱体模组组成（W×H） | 4×2 |
箱体分辨率（W×H） | 400×224 | |
箱体尺寸（mm） | 600（W）×337.5（H）×65 | |
箱体材质 | 压铸铝 | |
重量（kg/㎡） | 40 | |
像素密度（点/㎡） | 442375 | |
箱体平整度（mm） | ≤0.2 | |
光学参数 | 单点亮度校正 | 有 |
单点颜色校正 | 有 | |
亮度（nits） | 500可调 | |
色温（K） | 3000-9300K可调 | |
灰度等级（Bit） | 12/14/16 | |
水平视角（°） | 160 | |
垂直视角（°） | 160 | |
发光点中心距偏差 | <3% | |
亮度均匀性 | ≥97% | |
色度均匀性 | ±0.003Cx,Cy之内 | |
对比度 | ≥3000:1 | |
电气参数 | 峰值功耗（W/㎡） | 700 |
平均功耗（W/㎡） | 350 | |
供电要求 | AC85-264V（50-60Hz） | |
处理性能 | 驱动方式 | 恒流驱动 |
换帧频率（Hz） | 60 | |
刷新率（Hz） | ≥1920 | |
使用参数 | 寿命典型值（hrs） | 10万 |
维护方式 | 前/后维护 | |
工作温度范围（℃） | -10—40 | |
存储温度范围（℃） | -20—60 | |
工作湿度范围（RH）无结露 | 10-80% | |
储存湿度范围（RH）无结露 | 10-85% | |
*根据配置不同，参数略有变化。
