上海二工 AD16系列 指示灯
概述
AD系列指示灯采用高亮度纯色LED发光芯片为光源,寿命长,耗能低,体积小,重量轻,头部风格多样,亮度高,可靠性好,造型美观和制造精巧,适用于电力、电讯、机床、船舶、纺织、印刷、矿山机械等设备的线路中作指示信号、预告信号、事故信号及其他指示用信号。
●开孔尺寸:φ22mm,可通过选用变径圈来实现φ25mm、φ30mm的孔径;
●多种头部风格,五种颜色,明确指示不同工作状态;
●发光体采用纯色超高亮LED芯片,色彩纯正,寿命可达10万小时;
●可根据客户的需要,配置指示灯的字符内容;
●零部件采用进口材料,坚固耐用,耐磨损;
●内置螺钉式接线,更安全、方便。
适用环境
●环境温度:-25℃~+55℃;
●空气相对温度≤98%
●在振动频率为2-80Hz加速度为0.7g下能正常工作;
●污染等级为3级,安装类别为Ⅲ类;
●有“TH”标志的能在湿热带环境下工作。
主要技术指标
●工频耐压:2.5KV(交流有效值),1min。
●绝缘电阻≥2MΩ。
●交流指示灯允许电压波动±20%
●连续工作寿命≥30000H
●光亮度≥100cd/m2
●相比漏电起痕指数CTI≥100
●头部防护等级IP65,可定制IP67
●使用频率AC50~60Hz

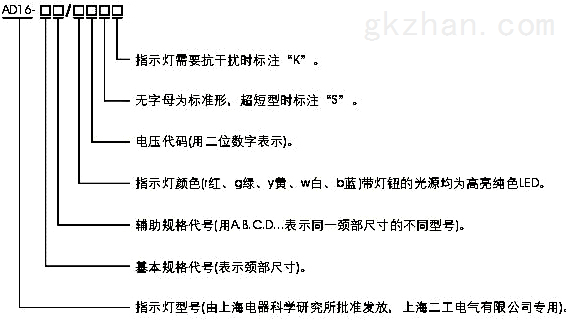

型号说明

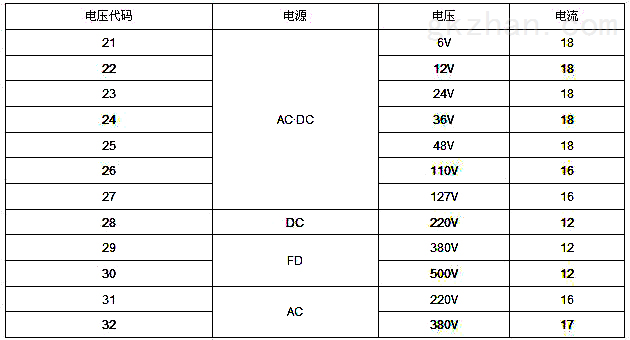

电压电流及代码对照表
注:电源一栏中“FD”表示可装于电容器柜的放电灯。
