安科瑞AIM自检SOE事件记录绝缘监测用耦合仪
1、概述
安科瑞AIM自检SOE事件记录绝缘监测用耦合仪是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测IT配电系统（不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。仪表具有绝缘故障预警、故障报警、事件记录等多种功能，可用于矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的IT配电系统中，实时监测IT配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。
2、功能特点
2.1具有对IT系统对地绝缘电阻监测、故障预警及报警功能；
2.2具有继电器报警输出、LED报警指示等多种故障指示功能；
2.3采用先进的现场总线通讯技术，可与外接报警和显示装置或上位机管理终端通讯，实时监控IT系统的运行状况；
2.4具有故障事件记录功能，能够记录故障发生的时间和故障类型，方便操作人员查询分析系统运行状况，及时消除故障；
2.5适用于交流、直流以及交直流混合IT系统的绝缘监测；
2.6自检功能。可一键实现仪表硬件电路的故障自检；
2.7断线监测功能。实时监测L1/L2与IT系统之间的连接状况以及PE/KE功能接地线连接的状况。

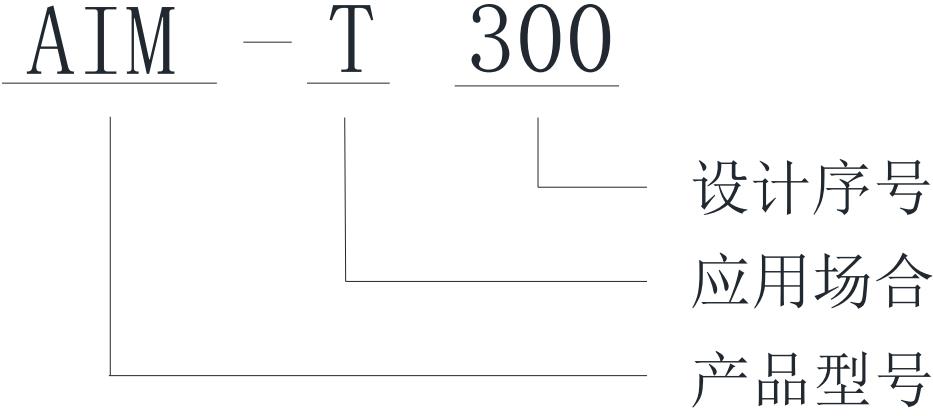

3、型号说明
说明：AIM表示安科瑞绝缘监测仪
T表示工业场合

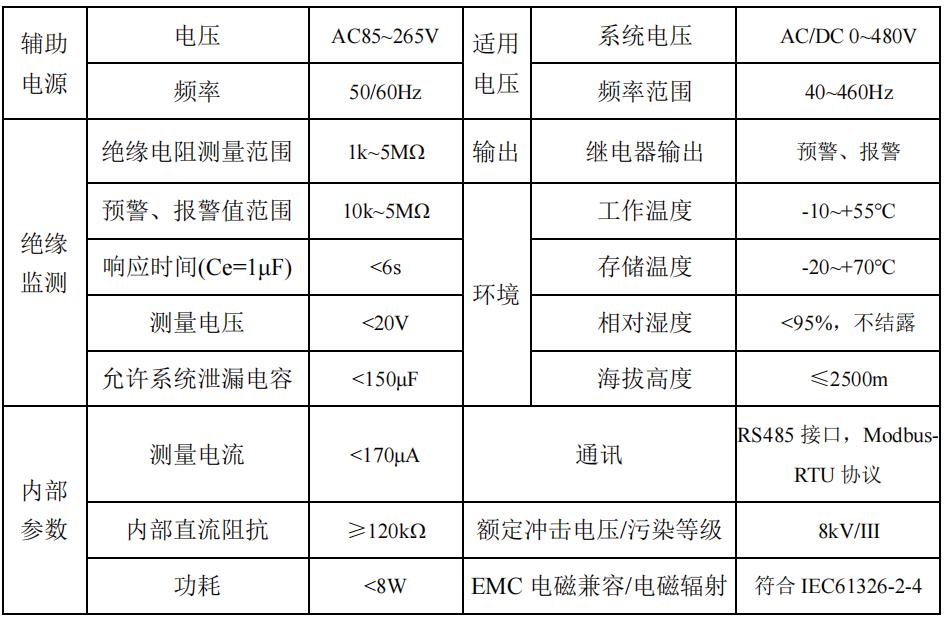

4、技术参数
5、安装与接线
5.1外形尺寸

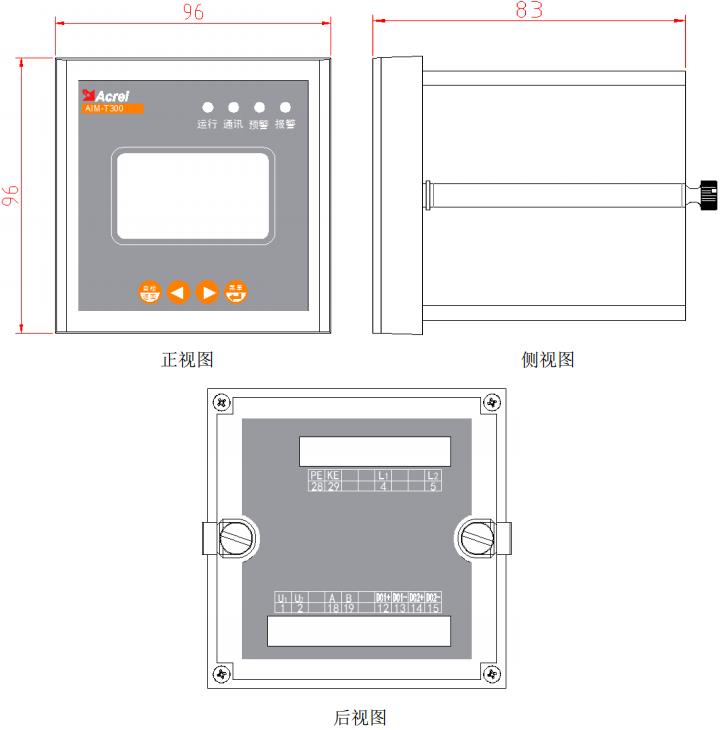

AIM-T300外形与安装尺寸（单位：mm）
上图依次为嵌入式安装的AIM-T300绝缘监测装置的正视图、侧视图与后视图。
5.2安装方法

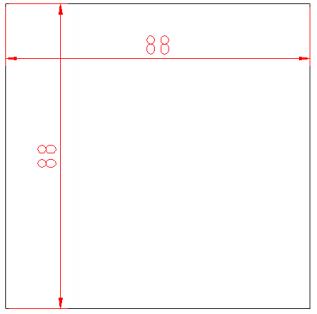

AIM-T300绝缘监测装置安装方法
AIM-T300绝缘监测装置采用嵌入式面板安装，上图为绝缘监测装置开孔尺寸。
