NHR-1100系列简易型单回路数字显示控制仪采用模块化结构方案,结构简单、操作方便、性价比高,适用于塑料、食品、包装机械等行业。
单路输入,双屏LED数码显示。
具备33种信号输入功能,可任意选择输入信号类型,测量精度为0.3%。
热电阻热电偶信号分辨率可切换:1℃或0.1℃。
具备上下限报警功能,带LED报指示。
具有电压、电流变送输出信号可选。
支持RS485通讯接口,采用标准MODBUS RTU通讯协议。
带DC24V配电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。

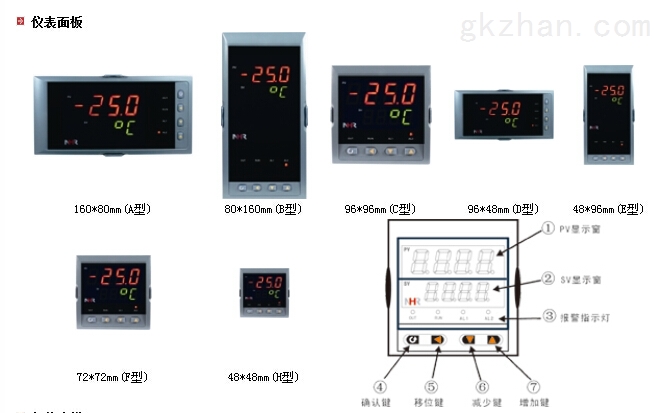

具备多种外形尺寸及样式供用户选择。
参数设定密码锁定,参数设置断电保存。
仪表选型 |
NHR-1100□-□-□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ |
①规格尺寸 | ②输入分度号 | 代码 | 宽*高*深 | 代码 | 分度号(测量范围) | A B C D E F H | 160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式) | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 | 热电偶B(400~1800℃) 热电偶S(0~1600℃) 热电偶K(0~1300℃) 热电偶E分度(0~1000℃) 热电偶T分度(-200.0~400.0℃) 热电偶J分度(0~1200℃) 热电偶R分度(0~1600℃) 热电偶N分度(0~1300℃) 热电偶F2分度(700~2000℃) 热电偶Wre3-25分度(0~2300℃) 热电偶Wre5-26分度(0~2300℃) 热电阻CU50(-50.0~150.0℃) 热电阻CU53(-50.0~150.0℃) 热电阻CU100(-50.0~150.0℃) 热电阻PT100(-200.0~650.0℃) 热电阻BA1(-200.0.0~600.0℃) 热电阻BA2(-200.0~600.0℃) 线性电阻0~500Ω(-1999~9999) 远传电阻0-350Ω (-1999~9999) 远传电阻30-350Ω (-1999~9999) 0~20mV (-1999~9999) 0~40mV (-1999~9999) 0~100mV (-1999~9999) 内部保留 内部保留 0~20mA (-1999~9999) 0~10mA (-1999~9999) 4~20mA (-1999~9999) 0~5V (-1999~9999) 1~5V (-1999~9999) 内部保留 0~10V (-1999~9999)(不可切换) 0~10mA开方 (-1999~9999) 4~20mA开方 (-1999~9999) 0~5V开方 (-1999~9999) 1~5V开方 (-1999~9999) 全切换 | ③输出(OUT) | 代码 | 输出类型(负载电阻RL) | X 0 1 2 3 4 5 D1 | 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口(Modbus) | ④报警(继电器触点输出) | 代码 | 报警限数 | X 1 2 | 无输出 1限报警 2限报警 | ⑤馈电输出 | 代码 | 馈电输出(输出电压) | X P | 无输出 馈电输出 如“P(24)”表示馈电输出24V。 | ⑥供电电源 | 代码 | 电压范围 | A D | AC/DC100~240V(50/60Hz) DC 20~29V | ⑦备注 | 无备注可省略 |
|
备注: |
1、1100产品为1120产品的升级版,采用无短路环设计,用户切换信号时无需打开壳体;如果用户未注明需要短路环的产品,均以1100产品出厂。 2、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。 3、在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。 例1:NHR-1100A-02-0/2/P(24)-A 例2:NHR-1100C-27-0/X/X-D |
