产品介绍
五位LED数码显示
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入
模拟量、RS-485、RS-232信号、累积电能脉冲输出
带两路报警功能
模块化设计，体积小，功耗低
标准的35mmDIN导轨卡式安装
概述
虹润推出D13单相LED显示智能电量变送器,本产品是一款高性价比的智能电参数变送器，采用大规模集成电路，以低功耗的微处理器为核心，带五位LED数码显示及报警指示灯指示，配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示，并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传，广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。
产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
| 技术参数 |
| 输入 | | 输入信号 | 交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入 |
| 交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入 | | 输出 | | 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V | | 输出负载 | 电流型≤500Ω，电压型≥250KΩ | | 报警输出 | 继电器，容量：AC220V/2A，DC24V/2A | | 通讯 | MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米 | | 电源 | | 电源 | DC24V(±10%)，AC100-265V 50/60Hz | | 功耗 | ≤5W | | 其它参数 | 耐压强度
(输入/输出/通讯之间) | ≥1000V.AC 1分钟 | 绝缘阻抗
(输入/输出/通讯之间) | ≥100MΩ | | 工作温度 | 0～50℃ | | 相对湿度 | ≤85%RH | | 安装方式 | 35mmDIN导轨安装 | | 安装尺寸 | 77*132*57mm(宽*高*深) | | 测量精度 | 0.3%FS±1字 | | 响应时间 | ≤1S | | 重量 | 约150克 |
|
仪表选型 |
NHR-D13 -□-□-□-□-□-□
7 8 9 10 11 12 | | 位 | 规格 | | 7 | <输入>(从列表中选择代码) | | 代码 | 类型 | 代码 | 类型 | | A | 交流电流(0-5A) | Eq | 无功电能 | | V | 交流电压(0-600V) | VA | 视在功率 | | W | 有功功率 | Es | 视在电能 | | Ep | 有功电能 | COS | 功率因素 | | E3p | 三相平衡功率(不可切换) | HZ | 工频周波 | | War | 无功功率 | 55 | 全切换 | | 8 | <输入>(从列表中选择代码) | | 代码 | 类型 | | X | 无输出 | | 0 | 4-20mA | | 1 | 1-5V | | 2 | 0-10mA | | 3 | 0-5V | | 4 | 0-20mA | | 9 | <报警输出>(从列表中选择代码) | | 代码 | 类型 | | X | 无输出 | | 2 | 2限报警 | | 10 | <通讯输出>(从列表中选择代码) | | 代码 | 类型 | | X | 无输出 | | D1 | RS-485通讯(Modbus) | | D2 | RS-232通讯(Modbus) | | 11 | <累积脉冲输出>(从列表中选择代码) | | 代码 | 类型 | | X | 无输出 | | PO | 累积脉冲输出 | | 12 | <电源> | | 代码 | 类型 | | A | AC100-265V 50/60Hz | | D | DC24V |
|
型号举例：NHR-D13-V-0-2-X-X-A(V/0-500V)
单相LED显示智能电量变送器，输入信号为0-500V，输出信号为4-20mA，带两路报警输出，供电电源为AC100-265V。

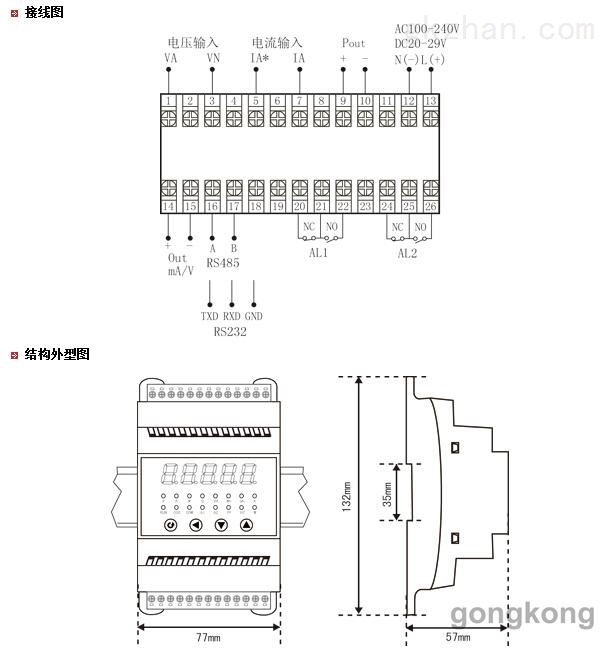

备注：
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
订货时请在选型后标注输入量程范围；
特殊功能可订制。
