1 概述

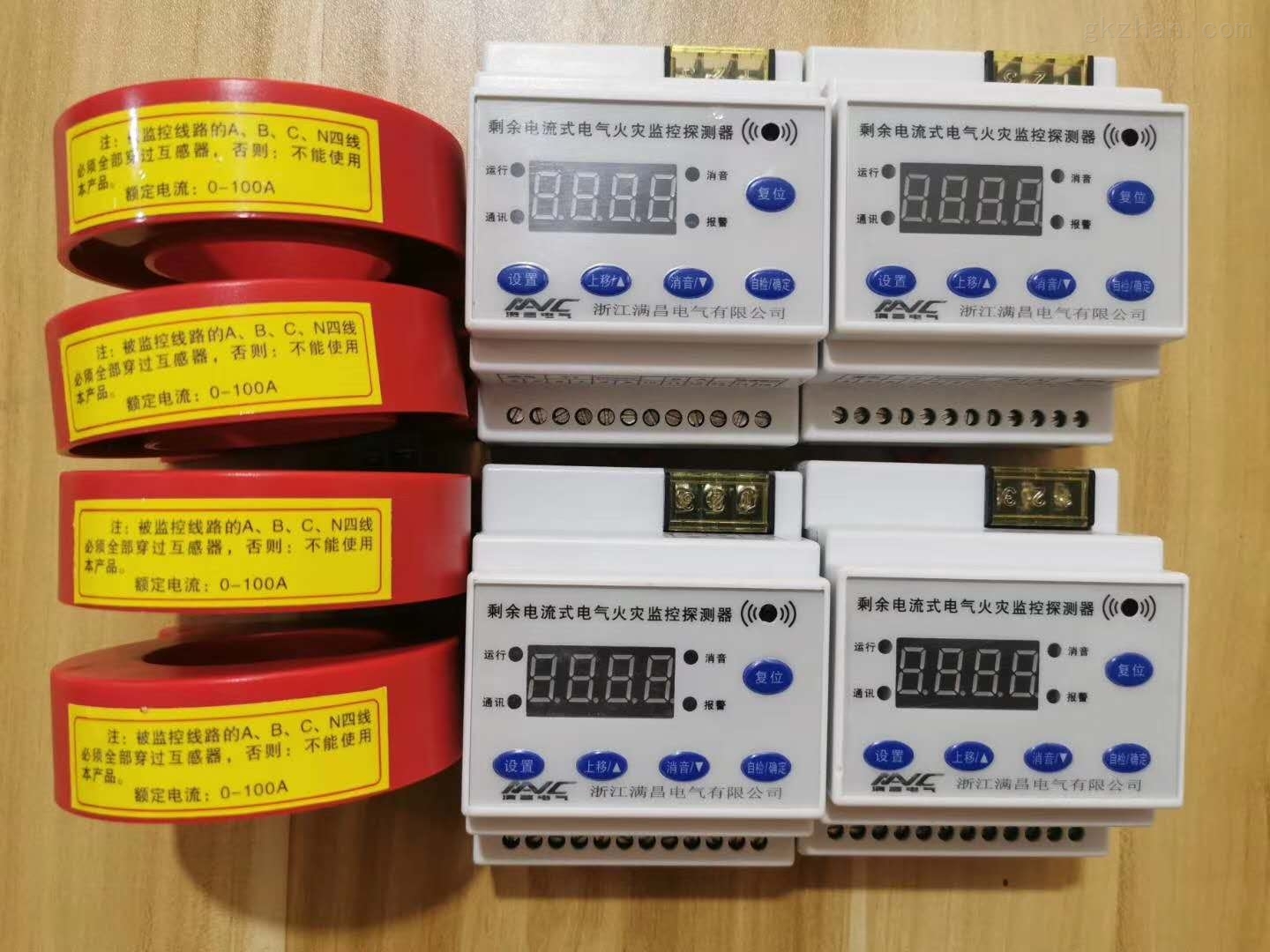

ARCM剩余电流式电气火灾探测器安装在0.4kV低压配电系统中，用于检测TN-S、TN-C-S及局部TT系统中的剩余电流、温度等可能会产生电气火灾的隐患的电气参数，当被保护线路中相关参数超过报警设定值时，仪表能发生报警和控制信号，以便值班人员减少剩余电流引起的电气火灾隐患。仪表采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成电气火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
广西火灾监控探测器 浪涌保护器厂家 适用于宾馆、智能楼宇、饭店、商厦、工矿企业、高层公寓、国家重点消防单位以及金融、石油化工、文教卫生、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。
2 适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级

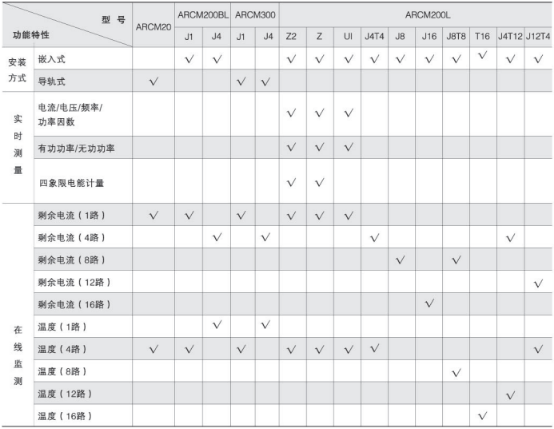

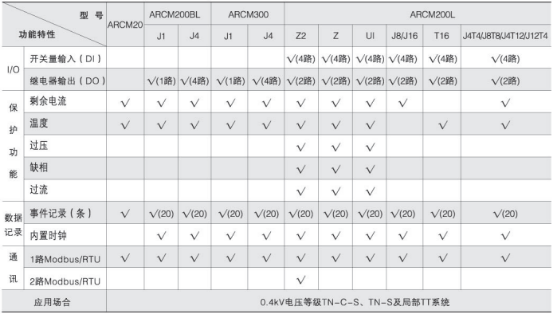

3 产品选型一览表
4 产品介绍
4.1 ARCM20监控探测器
4.1.1 产品概述
ARCM20-L45 型电气火灾监控探测器具有 1 路剩余电流监测和 4 路温度监测功能，并能够实时监测并采集回 路的剩余电流值和温度值，既可以配合监控单元使用，也可以通过 RS485 通讯直接和电气火灾监控设备连接使用。 探测器可以判断被监测回路的剩余电流或温度是否达到报警设定值，如监测数值大于报警设定值，探测器报警指 示灯会常亮，同时监控单元或监控设备经过分析处理后可以指示相应故障类型，并发出声光报警信号。

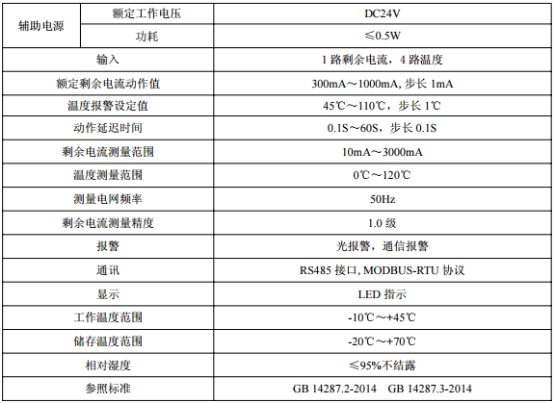

4.1.2技术参数
4.1.3产品尺寸
注：标准导轨安装
4.1.4接线端子
4.2 ARCM200BL电气火灾探测器
4.2.1产品概述
1 概述 ARCM200BL 型电气火灾监控探测器是针对 0.4kV 以下的 TT、TN 系统设计的，通过对配电回路的剩余 电流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。 产品采用*的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身， 是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。 产品符合 GB14287.2-2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》、 GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。
4.2.2技术参数
4.2.3 产品外形
4.2.4接线说明(注：R 表示剩余电流信号;T 表示温度信号)

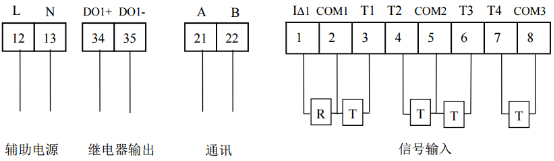

4.2.4.1 J1 型接线端子
注：“12、13”为辅助电源;“34、35”为继电器输出;“21、22”为通讯;“1、2、3、4、5、6、7、8”为剩 余电流信号和温度信号输入。(公共端 COM1、COM2 和 COM3 不可短接)

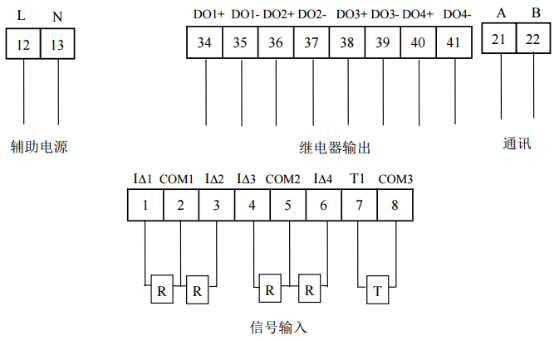

4.2.4.2 J4 型接线端子
注：“12、13”为辅助电源;“34、35、36、37、38、39、40、41”为继电器输出， “21、22”为通讯; “1、 2、3、4、5、6、7、8”为剩余电流信号和温度信号输入。(公共端 COM1、COM2、COM3 不可短接)
4.3 ARCM300电气火灾探测器
4.3.1 产品概述
流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。 产品采用*的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身， 是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。 产品符合 GB14287.2-2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》、 GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。

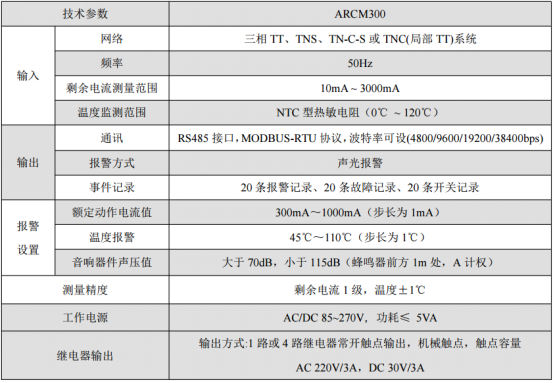

4.3.2 技术参数

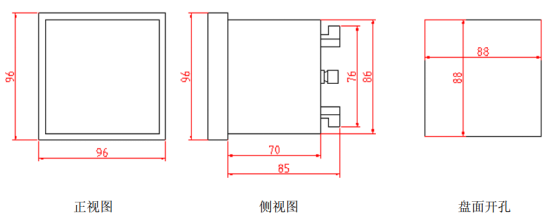

4.3.3 产品尺寸
4.3.4 接线端子
4.3.4.1 J1 型接线端子
注：“12、13”为辅助电源;“34、35”为继电器输出;“21、22”为通讯;“1、2、3、4、5、6、7、8”为剩 余电流信号和温度信号输入。(公共端 COM1、COM2 和 COM3 不可短接)

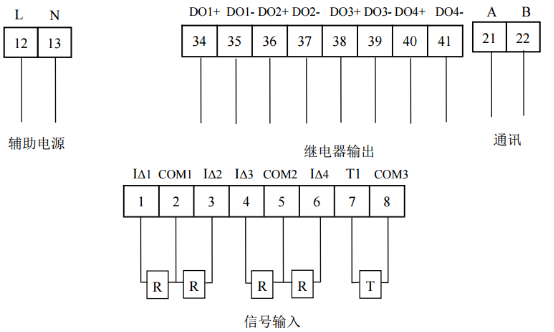

4.3.4.2 J4 型接线端子
注：“12、13”为辅助电源;“34、35、36、37、38、39、40、41”为继电器输出， “21、22”为通讯; “1、 2、3、4、5、6、7、8”为剩余电流信号和温度信号输入。(公共端 COM1、COM2、COM3 不可短接)
4.4 ARCM200L多回路电气火灾探测器
4.4.1 产品概述
ARCM200L 系列多回路型电气火灾监控探测器(以下简称探测器)，是针对 0.4kV 以下的 TT、TN 系 统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从 而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供数据。 产品采用*的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身， 是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。 产品符合 GB14287.2-2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》、 GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。

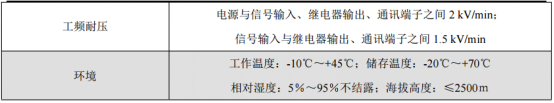

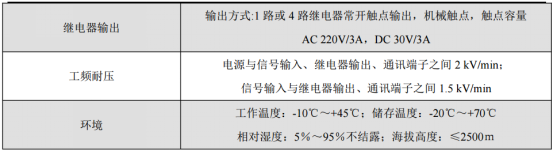

4.4.2 技术参数
4.4.3 产品尺寸
4.4.4 接线端子

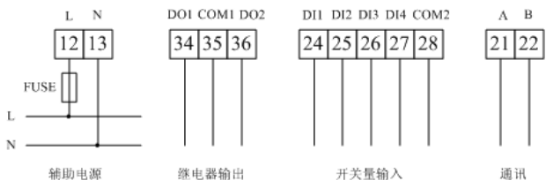

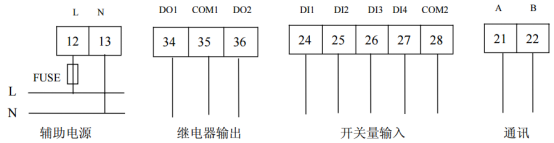

上排端子：“12、13”为辅助电源;“34、35、36”为继电器输出(DO1 为报警输出，DO2 为脱扣输 出);“24、25、26、27、28”为开关量输入;“21、22”为通讯;

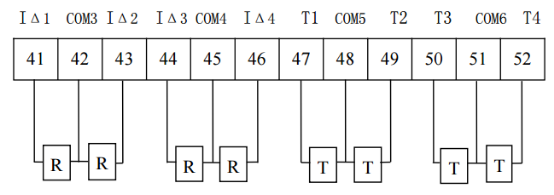

4.4.4.1 J4T4 型接线端子(无中排端子)

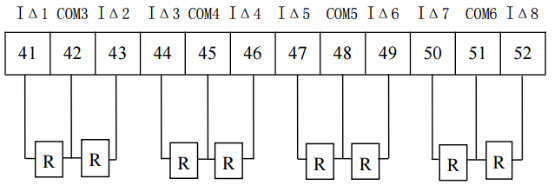

下排端子：“41～52”为四路剩余电流信号和四路温度信号输入。(COM3、COM4、COM5、COM6 不可接地)注：R 表示剩余电流互感器，T 表示温度传感器

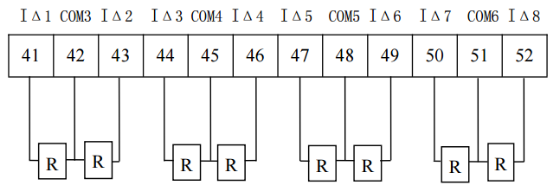

4.4.4.2 J8 型接线端子(无中排端子)
下排端子：“41～52”为八路剩余电流信号输入。(COM3、COM4、COM5、COM6 不可接地)
4.4.4.3 J4T12 型接线端子：

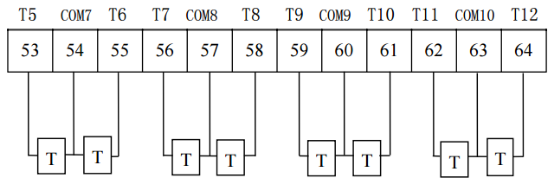

中排端子：“53～64”为温度信号输入。(COM7、COM8、COM9、COM10 不可接地)
下排端子：“41～52”为四路剩余电流信号输入和四路温度信号输入。(COM3、COM4、COM5、COM6 不可接地
4.4.4.4 J8T8 型接线端子：
中排端子：“53～64”为八路温度信号输入。(COM7、COM8、COM9、COM10 不可接地)
下排端子：“41～52”为剩余电流信号输入。(COM3、COM4、COM5、COM6 不可接地)

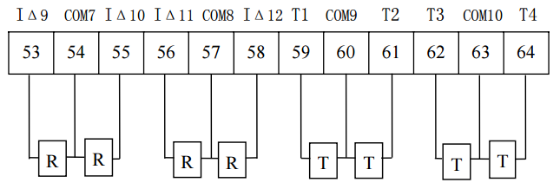

4.4.4.5 J12T4 型接线端子：
中排端子：“53~64“为四路剩余电流信号输入和四路温度信号输入。(COM7、COM8、COM9、COM10 不可接地)
下排端子：“41~52”为剩余电流信号输入。(COM3、COM4、COM5、COM6 不可接地)

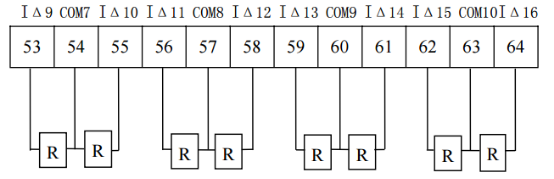

4.4.4.6 J16 型接线端子：
中排端子:“53～64”为剩余电流信号输入(COM7、COM8、COM9、COM10 不可接地)

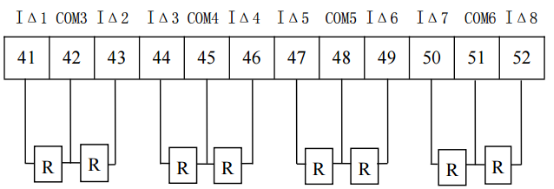

下排端子：“41～52”为剩余电流信号输入。(COM3、COM4、COM5、COM6 不可接地)

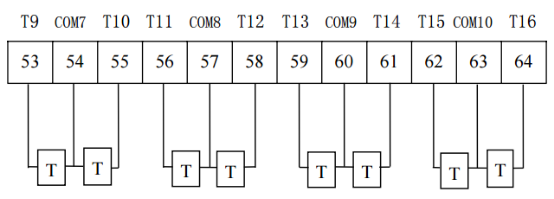

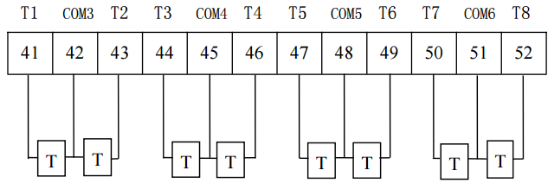

4.4.4.7 T16 型接线端子：

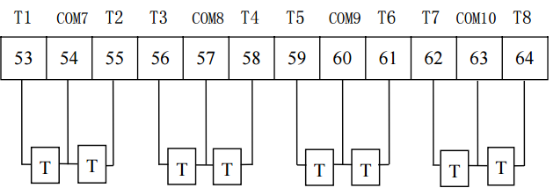

中排端子：“53～64”为温度信号输入。(COM7、COM8、COM9、COM10 不可接地)
下排端子：“41～52”为温度信号输入。(COM3、COM4、COM5、COM6 不可接地)
4.4.5 ARCM200L 多功能电气火灾探测器
4.4.5.1 产品概述
ARCM200L 系列多功能型电气火灾监控探测器(以下简称探测器)，是针对 0.4kV 以下的 TT、TN 系 统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理， 从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供数据。 产品采用*的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身， 是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。 产品符合GB14287.2-2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》、 GB14287.3-2014《电气火灾监控系统 第 3 部分：测温式电气火灾监控探测器》的标准要求。

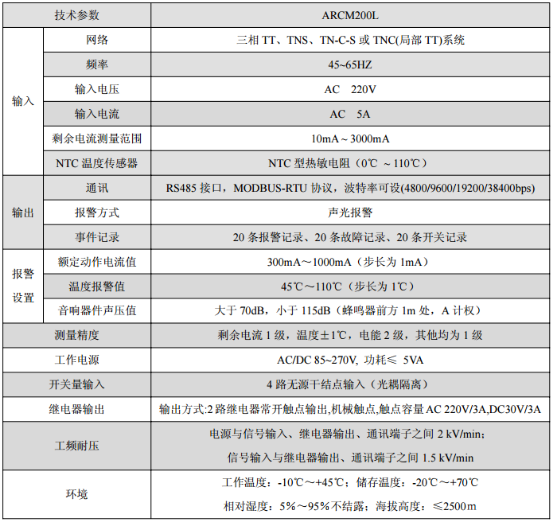

4.4.5.2 技术参数

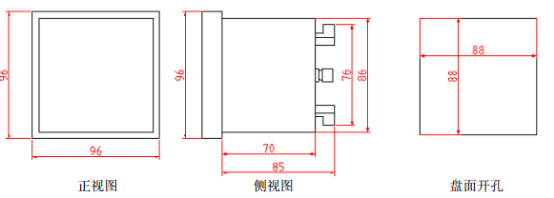

4.4.5.3 产品尺寸
4.4.5.4 接线端子
上排端子：“12、13”为辅助电源;“34、35、36”为继电器输出(DO1 为报警输出，DO2 为脱扣输 出);“24、25、26、27、28”为开关量输入;“21、22”为通讯 1;

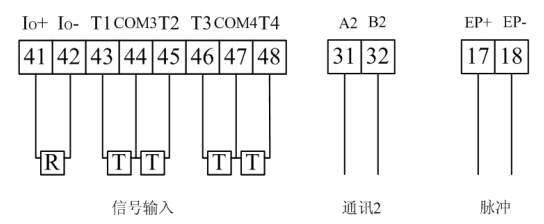

中排端子：“41、42、43、44、45、46、47、48”为剩余电流信号和温度信号输入;“31、32”为通 讯 2(只限 Z2 型);“17、18”为脉冲输出(只限 Z 和 Z2 型)。(COM3、COM4 不可接地)

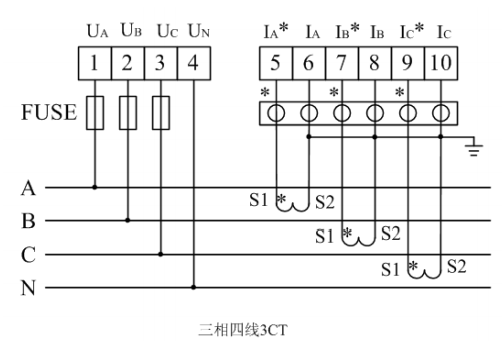

下排端子：“1，2，3，4”为电压输入信号端子;“5，6，7，8，9，10”为电流输入信号端子。
5 附件
5.1 AKH-0.66L系列模拟型剩余电流互感器
5.1.1 产品外观

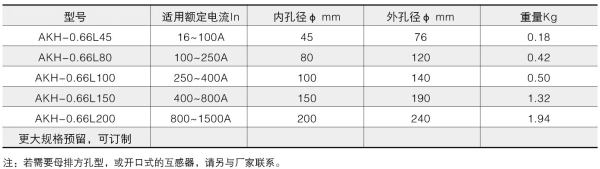

5.1.2 互感器选型表

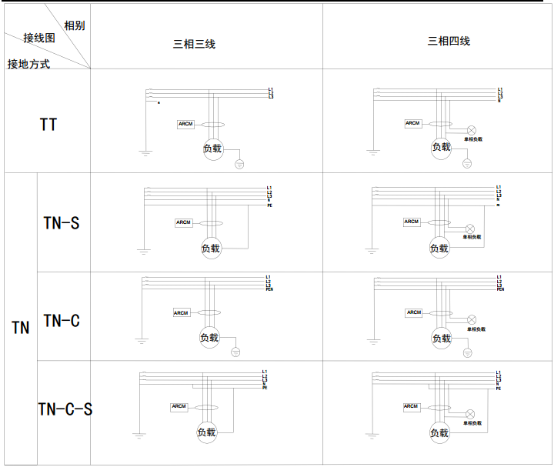

5.2 互感器安装方式
广西火灾监控探测器 浪涌保护器厂家
注：如上表中，剩余电流互感器安装时，必须严格区分 N 线和 PE 线，三相四线制中 N 线必须穿入剩 余 电流互感器。通过剩余电流互感器的 N 线，不得作为 PE 线，不得重复接地或接设备外露可接近导体。PE 线 不得穿入剩余电流互感器。在 TN-C 系统中，必须先将系统改造形成局部 TT 系统，或改造成 TN-C-S 系统， 再按上表接线。
5.3 NTC 温度传感器 温度传感器为本公司定制的 NTC 热敏电阻,它为探测器提供 0℃～120℃的温度监控信号，可以用来监测 线缆或配电箱体的温度，实现温度保护。 其外形尺寸如下(单位 mm)：
广西火灾监控探测器 浪涌保护器厂家
6 注意事项
6.1、该探测器主要安装于建筑、工业等低压配电 TN、TT 系统。其剩余电流电保护功能适用于 TN-C-S 系统、 TN-S 系统及局部 TT 系统，不宜设置在 IT 系统的配电线路和消防配电线路中。
6.2、电气火灾监控系统的设置不应影响供电系统的正常工作，不宜自动切断供电电源。
6.3、该探测器应以设置在低压配电系统首端为基本原则，宜设置在*级配电柜(箱)的出线端。在供电线 路泄露电流大于 500mA 时，宜在下一级配电柜(箱)设置。
6.4、电气火灾监控系统应符合《剩余电流动作保护装置的安装和运行》GB13955。为了避免大面积停电，应 采用分级保护，即电源端或分支线路上的剩余电流保护装置应与末端的剩余电流保护装置的动作特性应当协 调配合，从而实现具有动作选择性的分级保护。 一般情况下，在电源进线端或分支主回路上，应选用低灵敏度延时型的剩余电流保护装置。而在末端， 剩余电流动作值 I△n<30mA，额定动作时间 Tn<0.1s，主要用于防人身触电保护，与电气火灾监控系统是互 补关系。建筑各楼层总进线处可安装一台或若干台该探测器，但应根据正常泄漏电流大小，正确设定动作参 数。一般总进线处的剩余电流为 200~500mA。重要负荷：包括消防、安防、应急电源、通道照明线路及不允 D C B A EG FH Acrel 江苏安科瑞电器制造有限公司 15 许断电的场所，根据 GB139554.6 规定，应将探测器设置式保护;在采集漏电电流、过电流等信号， 超过报警值时，只发出声光报警信号，不切断电源，同时将采集的信号通过总线方式，传送到控制中心，可 设置手动断电模式，既保证了用电安全，又保证了供电的不间断性。
广西火灾监控探测器 浪涌保护器厂家
6.5、剩余电流互感器可安装在断路器的进线端或出线端。安装时，必须严格区分 N 线和 PE 线，N 线应通过 剩余电流火灾监控系统的剩余电流互感器。通过探测器的剩余电流互感器的 N 线不得作为 PE 线，不得重复 接地或接设备外露可接近导体。PE 线不得介入电气火灾监控装置。 装设了该探测器的支路，其工作零线只能作为本回路的零线，禁止与其它回路工作零线相连，其它线路 或设备也不能借用已采用剩余电流保护器后的线路或设备的工作零线
