双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。因此，常常应用在重要用电场所，其产品可靠性尤为重要。转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，也可能造成社会问题(使生命及安全处于危险之中)。因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
天津双电源自动转换开关 火灾监控探测器

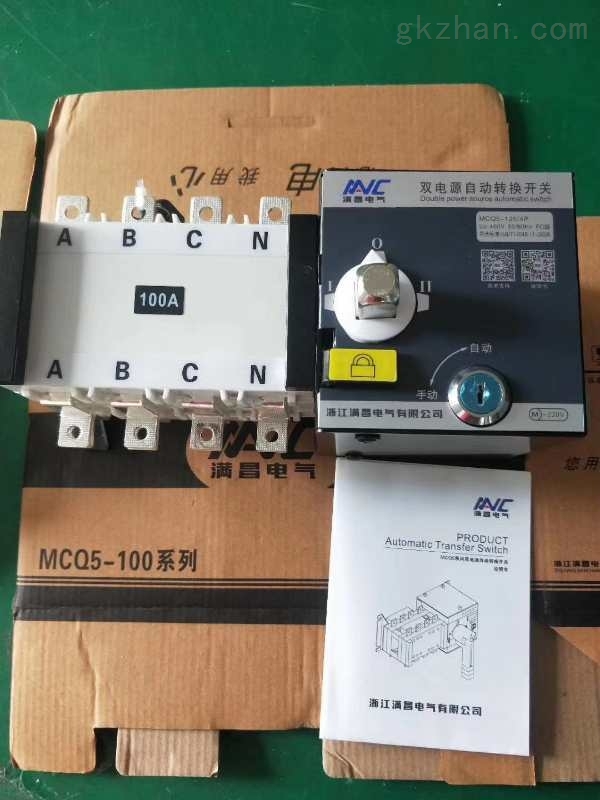

双电源自动切换开关一般由两部分组成:开关本体(ats)+控制器。而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats:一体式结构(三点式)。它是双电源切换的开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，
但需要配备短路保护电器。
2.cb级ats:配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况 控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。图1是典型ats应用电路。控制器与开关本体进线端相连。控制器的优点 控制器一般应有非重要负荷选择功能。控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
天津双电源自动转换开关 火灾监控探测器
一、分类及定义
双电源主要分为PC级双电源(整体式)和CB级双电源(双断路器式)PC级双电源:能够接通、承载、但不用于分断短路电流的双电源 双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。CB级双电源:配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流 双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护;其接通和分断能力远大于使用接触器和继电器等其他元器件。
1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤: ①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。 ②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
天津双电源自动转换开关 火灾监控探测器
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。步骤: ①按顺序逐个断开自备电源各断路器，顺序是:双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。②按柴油机停机步骤停机。 ③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。三、正常工作条件周围空气温度 1.周围空气温度上限+40℃;○周围空气温度下限-5℃;○周围空气温度24h的平均值不超过+35℃。2.海拔:安装地点的海拔不超过2000m。3.大气条件: 大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;湿月的月平均大相对湿度为90%,同时该月的月平均低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。4.污染等级:污染等级为3级。
