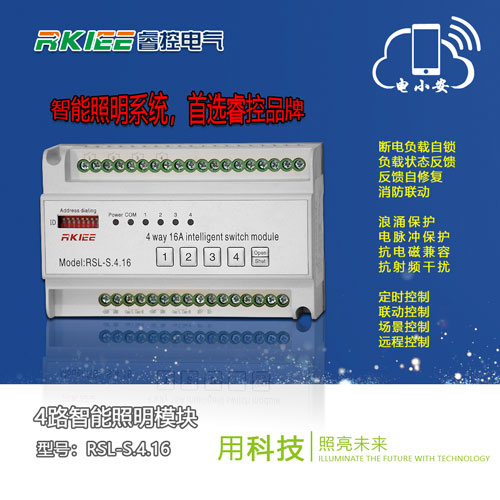

RSL-S.4.16型4路智能照明控制模块

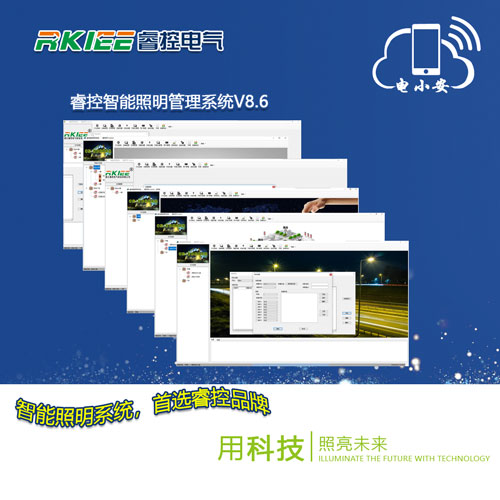

睿控智能照明控制管理系统是一套配置、监控、管理为一体的系统软件：
4路智能照明控制模块 性能描述：
1，标准导轨式安装占8个模数位；
2，提供4路16A（20A）继电器开关，每回路可独立控制3500W设备开关；
3，可设置各回路的开机初始值；
4，具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；
5，执行场景命令后立即向监控中心返回各个回路的实际开关状态；
6，具有本机及远程编程、测试功能；
7，自带应急开关按键，方便调试；
8,自带回路状态指示灯，开关状态一目了然；
9，支持在线刷新程序；
10，采用CAN-BUS总线通信
4路智能照明控制模块 技术参数：
1，供电电压: DC24V，90mA ；
2，受控回路：4路继电器开关；
3，继电器回路开关负载 (阻性)：AC 250V / 抗浪涌能力达到170A以上；
4，继电器大切换电流：16A（20A）；
5，继电器机械耐久性：10,000,000次；
6，继电器电耐久性：100,000次；
7，静功率消耗：0.5W ；
9，大功耗：8W；
10,控制端口：2×CAN-BUS；
11.网络连接设备大数量：64个；
12,外观尺寸：143mm(L)×90mm(W)×57mm(H)；
13,重量：410g/pcs
| 照明负载参考 | ||
| 白炽灯 | 2400W | |
| 日光灯T5/T8 | 并联补偿 | 1600W |
| DUO回路 | 1600W | |
| 低压卤素灯 | 电感变压器 | 1300W |
| 电子变压器 | 1600W | |
| 卤素灯230V
| 2400W | |
| Dulux灯 | 无补偿 | 1200W |
| 并联补偿 | 1200W | |
| 水银灯 | 无补偿 | 2100W |
| 并联补偿 | 2100W | |
| 电子镇流器数量 | 18W | 23 |
| 24W | 23 | |
| 36W | 14 | |
| 58W | 11 | |
| 80W | 10 | |
| 开关容量（触点） | 大冲击电流（150us) | 400A |
| 大冲击电流（250us) | 320A | |
| 大冲击电流（600us) | 200A | |

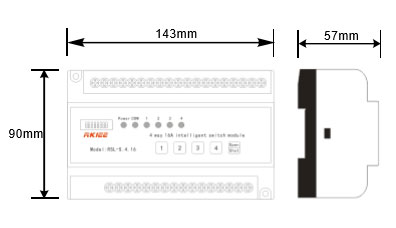

外形尺寸图：
接线图：
功能实现描述（例举）：
本产品为导轨式安装，含4路智能继电器，每回路可独立控制3300W灯具的开关，带应急按键，LED灯时时指示各个回路开关状态
