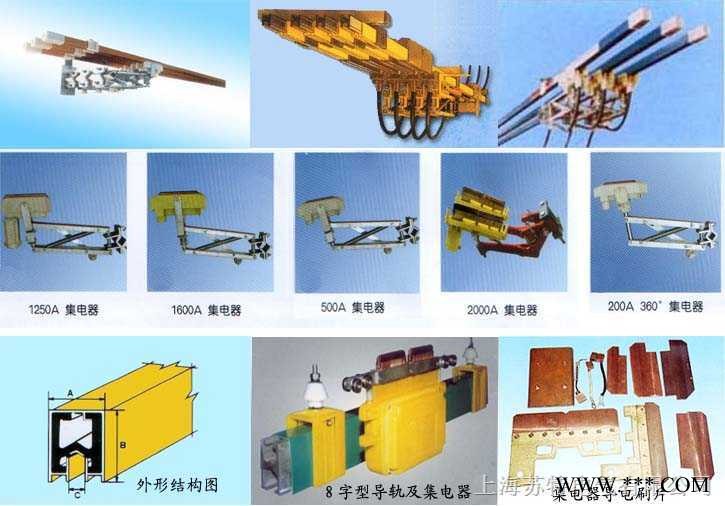

一、 HXPnR-HD 、 HXPnR-HD 8 、 HXPnR-HD 加厚 系列单极组合式三相制、四线制、五线制滑触线由 H 型铝 合金本体导轨加压 V 型不锈钢滑接带、 PVC 绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合。
二、型号规格
| HXPnr-H 、 HXPnR-H 8 系列单级组合式滑触线 The series of HXPnR-H 8 monopole assembled busbars | |||||
| 型号规格 Type&spec | 滑触线截面尺寸（ mm ） Busbar size (mm) | 载流量（ A ） Current （ A ） | 适配外置式集电器 Suitable current collector | ||
| A | B | C | |||
| HXPnR-H-160/150 | 24.0 | 31.0 | 8.0 | 150 | HJD -150A |
| HXPnR-H-185/250 | 24.0 | 31.0 | 8.0 | 250 | HJD-250 A |
| HXPnR-H-250/320 | 32.0 | 40.0 | 10.0 | 400 | HJD -320 A |
| HXPnR-H-300/500 | 32.0 | 40.0 | 10.0 | 600 | HJD -500 A |
| HXPnR-H-500/800 | 32.0 | 40.0 | 10.0 | 800 | HJD -800 A HJD -500 A |
| HXPnR-H-800 加厚 | 38.0 | 46.0 | 10.0 | 500/800 | HJD -800 A |
| HXPnR-H-900/1000 | 32.0 | 40.0 | 10.0 | 1000 | HJD -1000 A |
| HXPnR-H -1250A | 32.0 | 40.0 | 1.00 | 1250 | HJD -1250 A |
| HXPnR-H -1500 A | 85 | 60 | 15 | 1500 | HJD -1500 A |
| HXPnR-H -2000 A | 91.7 | 55 | 15.6 | 2000 | HJD -2000 A |
| HXPnR-H -2500 A | 91.7 | 55 | 15.6 | 2500 | HJD -2500 A |
| 注： 1 、滑触线标准长度： 6m 。 2 、 HXPnR-H 与 HXPnR-H 8 以及 HXPnR-H 加厚 性能相同，几何形状和集电方式不同。 3 、 HXPnR-H 型有铝合金和铜体两种材料的滑线。 Nore ： 1 、 Standard busbar length ： 6m . 2 、 Same performance different dimension. 3 、 HXPnR-H type trolly line of alloy Aland Copper | |||||
三、滑触线配件
