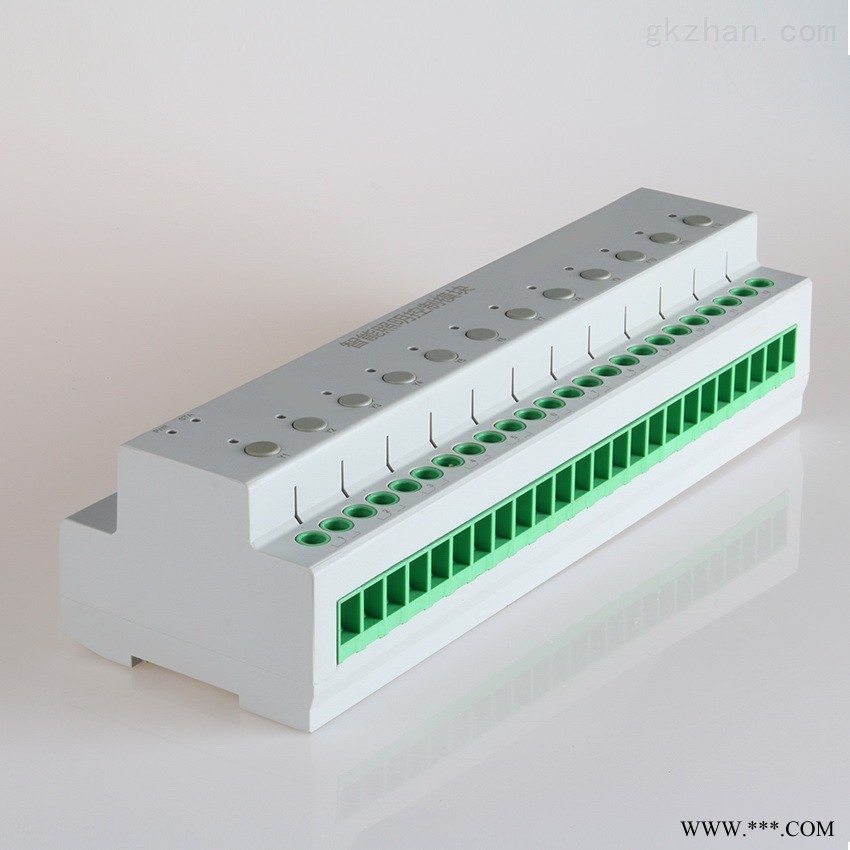

隧道照明机电工程--智能照明无级调光控制器 照明调光控制柜LED亮度智能无级控制装置，LED亮度无级调光系统照明系统构成：系统由洞外亮度检测仪、LED亮度智能无级控制装置、亮度可控型LED隧道灯、通讯系统和上位机监控管理软件等组成。系统的洞外亮度监测装置将检测到的隧道洞外亮度信号转换为4～20mA标准信号传送至LED亮度智能无级控制装置上，再由其后转为DC0～5V或DC0～10V的直流模拟信号输出，去控制LED灯上的电压控制电流源。（输出电流可控型LED驱动电源）系统技术要求：无级调光控制器能根据洞口亮度对洞内加强照明亮度进行跟踪控制。无级调光控制器能与中控室进行通讯，中控室能够设置亮度控制系统的相关参数。LED亮度控制系统应包含上位机操作软件。无级调光控制器的亮度控制等级不低于256级。无级调光控制器具有手动和自动两种调节方式。调光功能：加强照明的总体控制原则为：洞外光强越强（越亮），洞内照明功率越大，即洞内照明亮度也越强，反之亦然。对于基本照明的亮度控制，依据当前时间。用户可以设置基本照明夜晚开始以及终止时间，并设置夜晚以及白天的照明功率，系统根据当前时间以及用户设定时间、照明功率控制基本照明输出。加强照明的控制主要来自洞外亮度测量，根据洞外亮度确定加强照明输出。用户可以设置加强照明的开启以及关闭时间。当用于测量洞外亮度的变送器失效或者检修无法使用时，用户可以设置加强照明受当前时间控制。测量信号输入功能：系统能够接受4～20mA的标准信号。4～20mA接口既可为3线制，亦可为2线制，即DC24/12V输出、电流信号输入和地线。掉电应急控制电压保持：具有掉电检测功能。系统电源来自EPS或低压侧，掉电检测信号来自市电。当电源掉电后，系统基本照明将自动输出4V左右电压。该电压可用电位器调整。4路继电器输出控制：当开启加强照明灯具时，由于加强照明灯具数量众多，不宜同时开启，采用分段陆续开启。四路继电器吸合时间间隔一般在3-5S。关灯时可同步关闭。继电器设有常开和常闭触点，可接AC220V或AC380V，低压侧为5V或10V。实时时钟：系统具有实时时钟并配有备用电源，在系统掉电或更换电源情况下依旧能够长时间地工作，使时钟不至于丢失。主要技术指标：电源电压：DC5V，-5V，12V；额定功率：15W；输出控制电压：2×DC 0～5V/10V，其中0V对应大功率，5V/10V对应小功率；输出控制级数：256级；输出控制电流：2×20mA；控制距离：＞10km（1.5/2.5平方导线，5000盏灯，灯具控制电流小于2uA）；亮度检测范围：0～7000cd/m2；控制器继电器触点数：4对，具有掉电检测和相应功能；通讯：RS-485/RJ-45接口；工作环境温度：0～55℃；软件可实现功能:隧道照明监控软件可实现当前工作状况显示、车检指示、故障报警指示、操作提示信息，以及串口配置、授时、基本照明参数读取与设置、加强照明参数读取与设置、工作记录查询、日志查询、故障处理、解除故障和退出等功能。隧道照明机电工程--智能照明无级调光控制器 照明调光控制柜LED亮度智能无级控制装置，LED亮度无级调光系统
