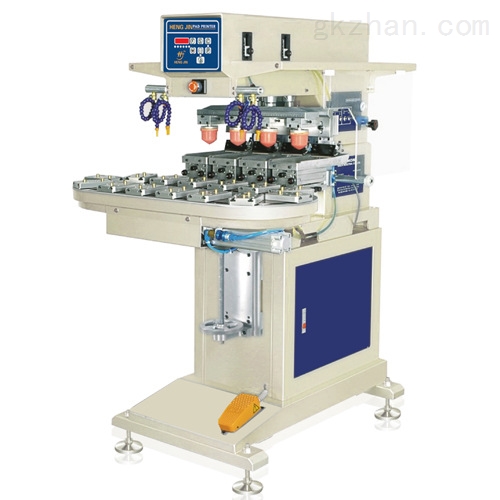

HP160DZ四色转盘移印机是为工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机，能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此印刷机具有以下特点：
1、 印刷速度快，四个颜色一次印刷完成。
2、 定位准确，转盘四个印刷位置采用气动侧压式定位，准确而稳定。
3、 油辊上墨，装拆、清洗都方便。
4、 内设四位数自动计数器。
5、 可以粘墨两次移印一次，以便获得较厚的印刷油膜。
6、 各位置可调延时功能，印刷速度可调，满足不同的印刷要求。
7、 可以前后空走不落胶，防止稍停时油墨干固。
8、 自动平衡之刮刀，刮油干净利落。
9、 四色独立可调油盆，套色调节简单方便。
10、 胶头上下行程独立可调，速度独立可调，灵活方便。
11、 性能稳定，整台机器采用微型电脑控制器控制。
12、 根据客户需要，预置两个功能程序，单周期印刷和全自功印刷。
13、 采用德国FESTO公司气动元件，动力畅顺强劲，经久耐用。
14、 特殊减震装置，机器运作非常平稳；调速刮刀，性能优越。
15、 合金铸铝机身结构，轻巧坚固，精密结构效率显著。
16、 操作面板采用灵敏轻触制，可直接选用移印功能反应敏捷使用方便。
二、 技术参数：
1、印刷颜色 四色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以（0 ~9可调）
6、各部位延时 可以（0 ~ 9可调）
7、印刷速度 1800次/小时
8、钢板尺寸 100mmX150mm （4寸X 6寸）
9、印刷面积 75mmX125mm （3寸X 5寸）
10、两油盆之间中心距 114.3mm
11、转盘面上工位数 14个
12、工位表面面积 80mmX110mm
13、两工位之间中心距 114.3mm
14、工件上胶头上落（可调节） 10 ~ 60mm
15、钢板上胶头上落（可调节） 10 ~ 60mm
16、胶头前后行程 160mm
17、驱动 气动
18、控制系统 微型电脑
19、控制电压 12VDC
20、电源电压 220VAC / 1相位
21、连接负荷 20W
22、气动供应 6bar
23、机身外形尺寸 892mm X 823mm X 1312mm
24、重量 180KG
三 、 机器各气缸压力参数表：
气缸名称 | 规 格 | 生产厂商 | 压 力 | 4bar | 5bar | 6bar |
胶头上落气缸 | ф50X80 | 德 国 | 上升压力 | 66kgf | 82.5kgf | 99kgf |
下落压力 | 78.5kgf | 98.2kgf | 117.8kgf | |||
胶头前后气缸 | ф32X160 | 德 国 | 前进压力 | 28.3kgf | 35.3kgf | 42.4kgf |
后退压力 | 23.8kgf | 29.7kgf | 35.6kgf | |||
刮刀气缸 | ф50X10 | 德 国 | 上升压力 | 66kgf | 82.5kgf | 99kgf |
刮油压力 | 78.5kgf | 98.2kgf | 117.8kgf | |||
转盘推送气缸 | ф40X160 | 德 国 | 前进压力 | 50.3kgf | 62.8kgf | 75.4kgf |
后退压力 | 44.1kgf | 55.2kgf | 66.2kgf | |||
转盘定位气缸 | ф20X10X4支 | 德 国 | 定位压力 | 12.57kgf | 15.71kgf | 18.85kgf |
后退压力 | 10.6kgf | 13.2kgf | 15.8kgf |
