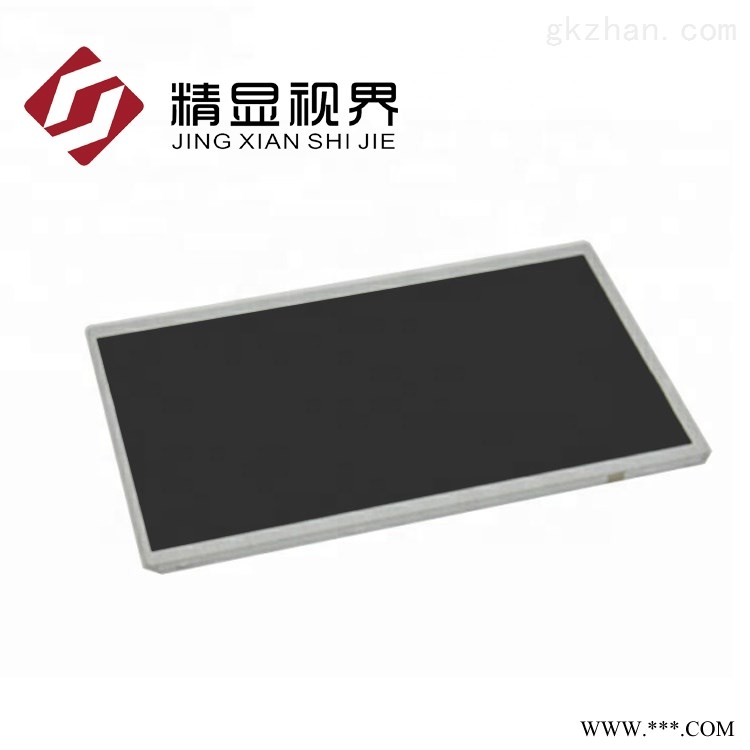

▉友达9寸工业液晶模组 C090EAN01.1应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | C090EAN01.1 |
面板尺寸 | 9 | 面板应用 | 车载显示 | |
面板类型 | 液晶模组 , a-Si TFT-LCD | |||
工作环境 : | 工作温度 | -30~85 °C | 存储温度 | -40 ~ 95 °C |
RoHS状态 | RoHS | 耐振动性 | 2.9G (28.4 m/s²) | |
典型特征 : | 表面雾面广视角风景模式宽温3G抗震高亮度白光LED背光宽屏上/下,左/右翻转显示
| |||
▉ 友达9寸工业液晶模组 C090EAN01.1结构详情
像素特征 : | 解析度 | 1280(RGB)×720 , WXGA | 点间距 | 0.05175×0.15525 mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.15525×0.15525 mm | |
结构尺寸 : | 显示尺寸 | 198.72×111.78 mm | 可视区域 | 202.02×114.74 mm |
外观尺寸 | 210×126.8 mm | 外观厚度 | 7.1 (Typ.) mm | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 16:9 (W:H) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | TBD | 表面处理 | 雾面 |
▉ 友达9寸工业液晶模组 C090EAN01.1光学详情
基本信息 : | 面板亮度 | 680 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
视角 | 全视角 | 响应速度 | 15/15 (Max.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.298; Wy:0.314 | 显示颜色 | 16.7M (8-bit) |
色域 | - | 亮度变动 | 1.25 (Max.)(9 points) |
▉ 友达9寸工业液晶模组 C090EAN01.1电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | - |
▉ 友达9寸工业液晶模组 C090EAN01.1背光详情
光源特征 : | 灯管类型 | WLED | 是否可换 | - | 寿命 | 10K(Min.) | ||
数量 | 6S3P | 灯管形状 | 3串 | 位置 | 侧入式光源 | |||
灯管电气 : | 电压输入 | 20.4V (Max.) | 电流输入 | 80/85mA (Typ./Max.) | ||||
功耗 | 4.9W (Max.) | |||||||
接口特征 : | 类型 | FPC | 灯管驱动 | WLED 驱动 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
0.5 mm | 8 pins | 1pcs | ||||||
▉ 友达9寸工业液晶模组 C090EAN01.1信号详情
信号系统 : | LVDS (1 ch, 8-bit) | |||||
信号电气 : | 电压输入 | 3.3/3.3V (Typ.)(VDD/VDDA) |
