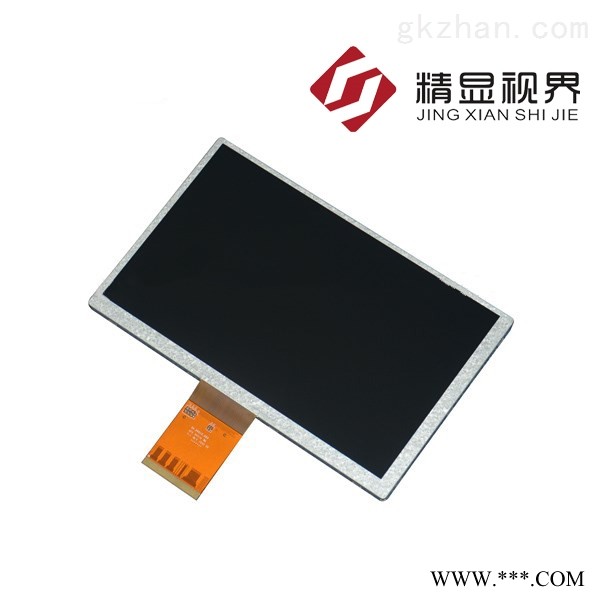

▉友达7寸工业液晶模组 A070VW08 V2应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | A070VW08 V2 |
面板尺寸 | 7 | 面板应用 | 车载显示 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组; | |||
工作环境 : | 工作温度 | -20~70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面风景模式白光LED背光宽屏上/下,左/右翻转显示
| |||
▉ 友达7寸工业液晶模组A070VW08 V2结构详情
像素特征 : | 解析度 | 800×480(RGB) , WVGA | 点间距 | 0.1905×0.0635 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
结构尺寸 : | 显示尺寸 | 152.4×91.44 mm (H×V) | 可视区域 | 154.40×93.44 mm (H×V) |
外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 5.1±0.3 mm | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 160g | 表面处理 | 雾面，Hard coating (3H) |
▉ 友达7寸工业液晶模组 A070VW08 V2光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | 6 o'clock | 响应速度 | 12/18 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
▉ 友达7寸工业液晶模组 A070VW08 V2电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 2.30W (Typ.) |
▉ 友达7寸工业液晶模组 A070VW08 V2光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | - | 寿命 | 10K(Min.) (Hours) | ||
数量 | 3S11P | 灯管形状 | 阵列 | 位置 | 侧入式光源(底部) | |||
灯管电气 : | 电压输入 | 8.5/9.6/10.5V (Min./Typ./Max.) | 电流输入 | 220mA (Typ.) | ||||
功耗 | 1.848/2.112/2.31W (Min./Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | - | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
1.25 mm | 2 pins | 1pcs | ||||||
▉ 友达7寸工业液晶模组 A070VW08 V2信号详情
信号系统 : | TTL (1 ch, 8-bit) + SPI | |||||
信号电气 : | 电压输入 | 3.3/5/-5/14/-14V (Typ.)(VCC/VDPA/VDNA/VGH/VGL) |
