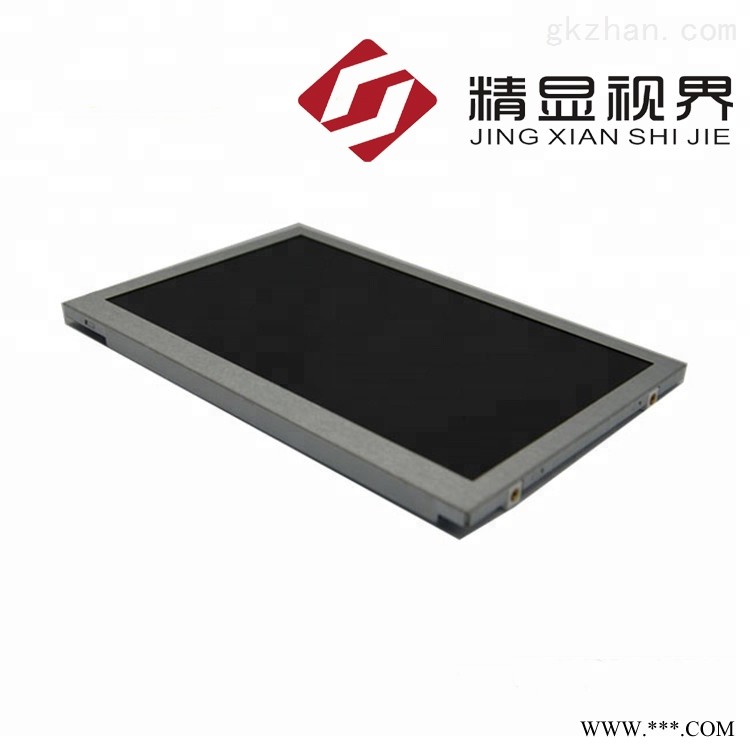

▉友达7寸工业液晶模组G070VTN01 V0应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | G070VTN01 V0 |
面板尺寸 | 7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30~85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面6/8位灰阶可选广视角风景模式宽温背光易换白光LED背光背光寿命大于5万小时信号端子正装180度翻转显示
| |||
▉ 友达7寸工业液晶模组G070VTN01 V0结构详情
像素特征 : | 解析度 | 1024(2)×768(2) , XGA | 点间距 | 0.120×0.120 mm |
像素布局 | RGBW矩形 | 像素间距 | 0.240×0.240 mm | |
结构尺寸 : | 显示尺寸 | 245.76×184.32 mm | 可视区域 | 250.8×189.4 mm |
外观尺寸 | 279×209 mm | 外观厚度 | 6.0/9.0 (Typ./Max.) mm | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W:H) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 495g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
▉ 友达7寸工业液晶模组G070VTN01 V0光学详情
基本信息 : | 面板亮度 | 500 (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | - | 响应速度 | 25/10 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit /6-bit+FRC) |
色域 | 70% NTSC (CIE1931) | 亮度变动 | 1.33 (Max.)(5 points) |
▉ 友达7寸工业液晶模组G070VTN01 V0电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 | 9.15W (Typ.) |
▉ 友达7寸工业液晶模组G070VTN01 V0光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 寿命 | 50K(Min.) | ||
数量 | 9S2P | 灯管形状 | 2串 | 位置 | 侧入式光源(顶部) | |||
灯管电气 : | 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) | 电流输入 | 600mA (Typ.) | ||||
功耗 | 7.2/10.0W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
1.25 mm | 5pins | 1pcs | ||||||
▉ 友达7寸工业液晶模组G070VTN01 V0信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入- | 590/710mA (Typ./Max.) | ||
逻辑电压 | - | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSB240420E | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-080B | |
▉ 友达7寸工业液晶模组G070VTN01 V0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
20 pcs / 箱 | 14.8 Kgs | 570×320×420 mm (L×W×H) |
