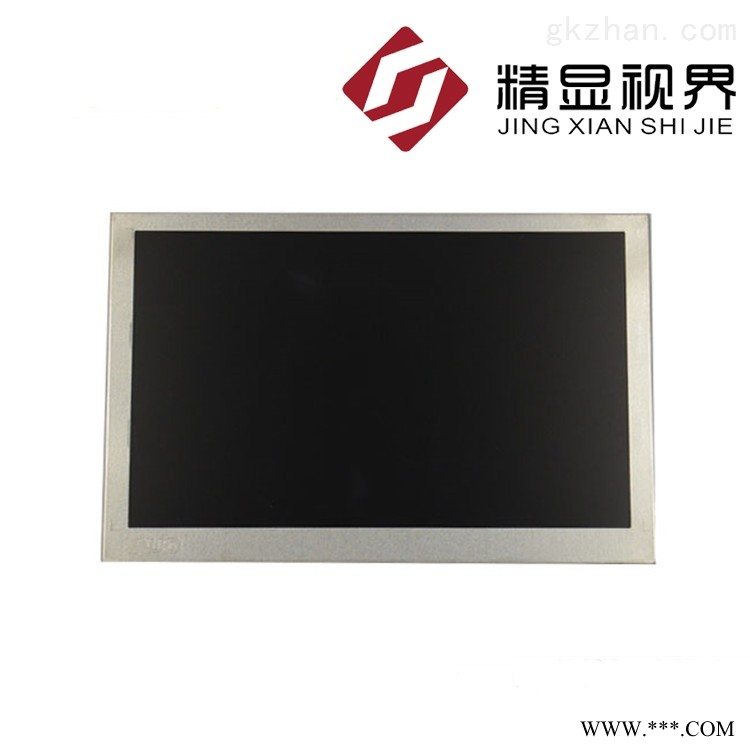

▉友达7寸工业液晶模组G070VW01 V0应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | G070VW01 V0 |
面板尺寸 | 7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30~85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 表面雾面6/8位灰阶可选广视角风景模式宽温背光易换白光LED背光背光寿命大于5万小时宽屏上/下,左/右翻转显示
| |||
▉ 友达7寸工业液晶模组G070VW01 V0结构详情
像素特征 : | 解析度 | 800(RGB)×480 , WVGA | 点间距 | 0.0635×0.1905 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 (H×V) | |
结构尺寸 : | 显示尺寸 | 152.4(H) × 91.44(V) | 开口区域 | 155.2(H) × 94.24(V) |
外观尺寸 | 170(H) × 111(V) | 外观厚度 | 7.5±0.5 | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 165/175g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
▉ 友达7寸工业液晶模组G070VW01 V0光学详情
基本信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | - | 响应速度 | 20/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | X:0.310; Y:0.330 | 显示颜色 | 262K/16.2M (6-bit/6-bit + FRC) |
色域 | 60% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
▉ 友达7寸工业液晶模组G070VW01 V0电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 3.7W (Typ.) |
▉ 友达7寸工业液晶模组G070VW01 V0光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | - | 寿命 | 50K(Typ.) (Hours) | ||
数量 | - | 灯管形状 | 1串 | 位置 | 侧入式光源 | |||
灯管电气 : | 电压输入 | 32.0/36.5V (Typ./Max.) | 电流输入 | 80/84mA (Typ./Max.) | ||||
功耗 | 2.56W (Typ.) | |||||||
接口特征 : | 类型 | FPC | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
1.25 mm | 4pins | 1pcs | ||||||
▉ 友达7寸工业液晶模组G070VW01 V0信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入- | 0.24/0.26A (Typ./Max.) | ||
逻辑电压 | - | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF19LA-20P-1H | 1.0 mm | 20pins | 1 pcs | LVDS-20P1C8B-140A | |
▉ 友达7寸工业液晶模组G070VW01 V0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm (L×W×H) |
