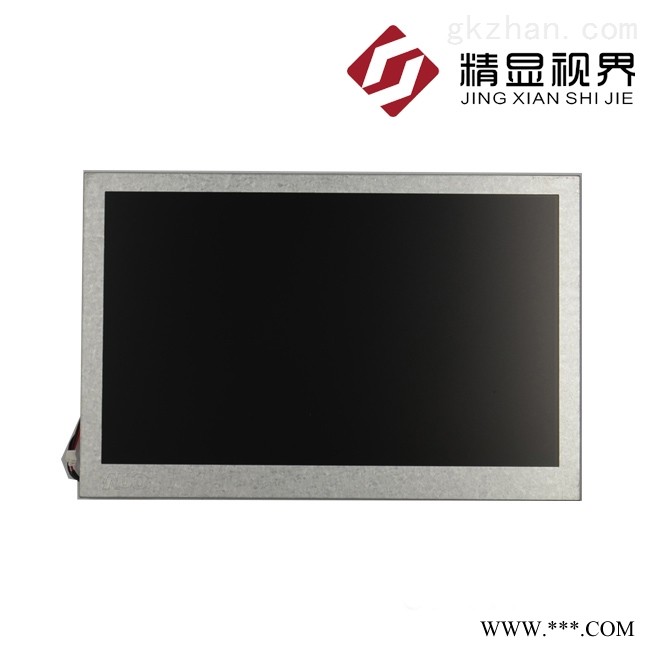

▉友达7寸工业液晶模组G070VTT01.0应用详情
基本信息 : | 制造商 | 友达 (AUO) | 面板型号 | G070VTT01.0 |
面板尺寸 | 7 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20~70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面风景模式带触摸屏白光LED背光宽屏
| |||
▉ 友达7寸工业液晶模组G070VTT01.0结构详情
像素特征 : | 解析度 | 800×480(RGB) , WVGA | 点间距 | 0.1905×0.0635 mm |
像素布局 | RGB水平条状 | 像素间距 | 0.1905×0.1905 mm | |
结构尺寸 : | 显示区域 | 152.4×91.44 mm | 可视区域 | - |
外观尺寸 | 165×105.8 mm | 外观厚度 | 4.51±0.3 mm | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 159±16g | 表面处理 | 雾面，Hard coating (3H) |
▉ 友达7寸工业液晶模组G070VTT01.0光学详情
基本信息 : | 面板亮度 | 360 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 65/65/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | 6 o'clock | 反应时间 | 12/18 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.340 | 显示颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
▉ 友达7寸工业液晶模组G070VTT01.0电子详情
工作频率 : | 60Hz |
翻转扫描 : | N0 |
功率总耗 | - |
▉ 友达7寸工业液晶模组G070VTT01.0光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | - | 寿命 | 10K(Typ.) (Hours) | ||
数量 | -8S3P | 灯管形状 | 3串 | 位置 | 侧入式光源 | |||
灯管电气 : | 电压输入 | 25.6/28V (Typ./Max.) | 电流输入 | 20/22mA (Typ./Max.) | ||||
功耗 | 1.536/1.536W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
0.5 mm | 6pins | 1pcs | ||||||
▉ 友达7寸工业液晶模组G070VTT01.0信号详情
信号系统 : | Parallel RGB (1 ch, 6-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入- | 100/120mA (Typ./Max.) | ||
逻辑电压 | - | |||||
接口特征 : | 类型 | - | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 0.5 mm | 40pins | 1 pcs | DRGB-40P1C6B-020A | |
▉ 友达7寸工业液晶模组G070VTT01.0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 12.0 Kgs | 608×361×226 mm (L×W×H) |
