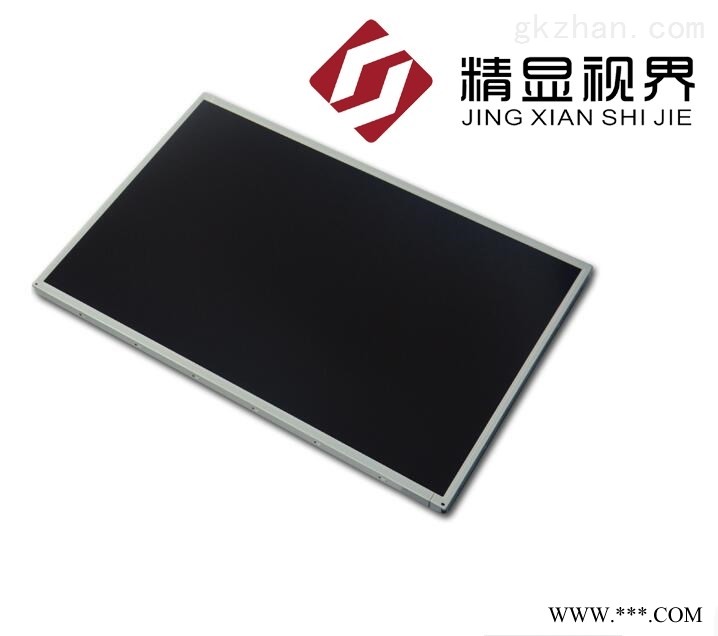

▉ 友达17.3寸工业液晶模组G173HW01 V0应用详情
基本信息 : | 制造商 | 友达（AUO） | 面板型号 | G173HW01 V0 |
面板尺寸 | 17.3” | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | 0~70 °C | 存储温度 | -30 ~ 75 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 广色域表面镜面广视角风景模式背光易换白光LED背光背光寿命大于5万小时宽屏信号端子倒装 | |||
▉ 友达17.3寸工业液晶模组G173HW01 V0结构详情
像素特征 : | 解析度 | 1920(RGB)×1080 , FHD | 点间距 | 0.0663×0.1989 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1989×0.1989 (H×V) | |
结构尺寸 : | 显示区域 | 381.888(H)×214.812(V) | 开口区域 | 385.09(H)×218.01(V) |
外观尺寸 | 403(H)×240(V) | 外观厚度 | 12.5±0.5 | |
外观特征 : | 外观样式 | - | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 物理形状 | 平面矩形 | |
其它特征 : | 重量 | 1.08Kgs (Typ.) | 表面处理 | 镜面(Haze 0%)，Hard coating (3H) |
▉ 友达17.3寸工业液晶模组G173HW01 V0光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间 | 37/3 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.300; Wy:0.310 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.25/1.33 (Typ./Max.)(13 points) |
▉ 友达17.3寸工业液晶模组G173HW01 V0电子详情
工作频率 : | 60Hz |
翻转扫描 : | NO |
功率总耗 | 17.0W (Typ.) |
▉ 友达17.3寸工业液晶模组G173HW01 V0光源详情
光源特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 寿命 | 50K(Min.) Hours | ||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源(顶部) | |||
灯管电气 : | 电压输入 | 10.8/12.0/13.4V (Min./Typ./Max.) | 电流输入 | 0.99A (Typ.) | ||||
功耗 | 012/15W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器背光驱动 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
0.5 mm | 30pins | 1pins | ||||||
▉ 友达17.3寸工业液晶模组G173HW01 V0信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入- | 1.2/1.4A (Typ./Max.) | ||
逻辑电压 | - | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | MDF76TW-30S-1H | 1.0 mm | 30pins | 1 pcs | LVDS-30P2C8B-200A | |
▉ 友达17.3寸工业液晶模组G173HW01 V0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
10 pcs / 箱 | - | 524×321×360 mm (L×W×H) |
