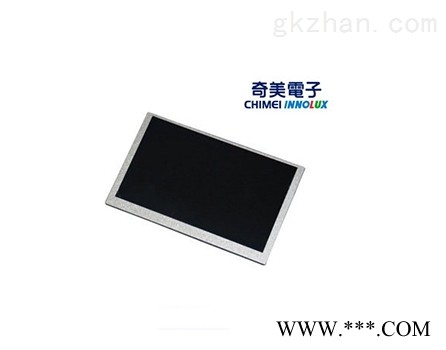

▉ 奇美7寸液晶模组G070Y2-L01应用详情
基本信息 : | 制造商 | 奇美 | 面板型号 | G070Y2-L01 |
面板尺寸 | 7.0” | 面板应用 | 工业，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 95 °C |
RoHS状态 | RoHS | 耐振动性 | 3.0G (29.4 m/s²) | |
典型特征 : | 广视角，表面雾面，6/8位灰阶可选，风景模式，宽温，白光LED背光，宽屏，背光寿命大于5万小时，宽屏，上/下/左/右翻转显示 | |||
▉ 奇美7寸液晶模组G070Y2-L01结构详情
像素特征 : | 像素数量 | 800(RGB)×480 ,WVGA | 点间距 | 0.0635×0.1905 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
结构尺寸 : | 显示区域 | 152.4×91.44mm (H×V) | 可视区域 | 154.6×93.64 mm (H×V) |
外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 9.53±0.5mm(Typ./Max.) | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 外观形状 | -- | |
其它特征 : | 重量 | 147/162g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
▉ 奇美7寸液晶模组G070Y2-L01光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
视角 | 6 o'clock | 反应时间 | 5/11(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
▉ 奇美7寸液晶模组G070Y2-L01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 | 4.04W (Typ.) |
▉ 奇美7寸液晶模组G070Y2-L01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | - | 灯管形状 | 阵列 | 位置 | 侧入式光源(底部) | |||
灯管电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.25A (Typ.) | ||||
功耗 | 3.15W (Typ.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 脚距 | 脚数 | 数量 | |||||
1.25mm | 4pins | 4pins | ||||||
▉ 奇美7寸液晶模组G070Y2-L01包装详情
信号系统 : | TTL (1 ch, 6-bit) | |||||
信号电气 : | 电压输入 | 3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 2.86/21.0/0.13/0.13mA (Typ.)(ICC/IDD/IGG/IEE) | ||
信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 50pins | 1 pcs | |||
▉ 奇美7寸液晶模组G070Y2-L01应用详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
34 pcs / 箱 | - | 465×362×314 mm (L×W×H) |
