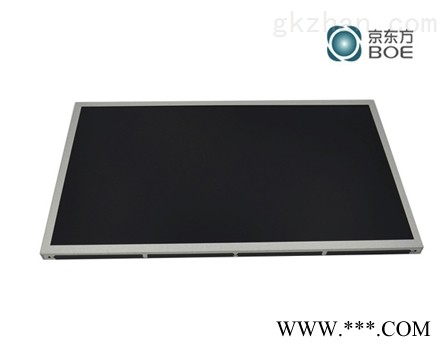

▉ 京东方23.8寸工业液晶模组MV238FHM-N10应用详情
基础信息： | 制造商 | 京东方（BOE） | 型号 | MV238FHM-N10 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 电脑显示器 | |
屏幕尺寸 | 23.8” | |||
应用环境： | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 广色域，表面雾面，广视角，风景模式，白光LED背光，宽屏，信号端子倒装 | |||
▉ 京东方23.8寸工业液晶模组MV238FHM-N10结构详情
像素特征： | 解析度 | 1920(RGB)×1080 , FHD | 点间距 | 0.0915×0.2745 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距 | 0.2745×0.2745 mm(W×H) | |
结构尺寸： | 显示区域 | 527.04(W)×296.46(H) mm | 开口区域 | 530.2(W)×299.6(H) mm |
外观尺寸 | 543(W)×317.4(H) mm | 外观厚度 | 8.2/11.4 (Typ./Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4 pcs) on left, right bezel | |||
其他参数： | 重量 | TBD | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
▉ 京东方23.8寸工业液晶模组MV238FHM-N10光学详情
基础信息： | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | ADS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 14 (Typ.)(G to G) ms | |
色彩性能： | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit+Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
▉ 京东方23.8寸工业液晶模组MV238FHM-N10电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 17.6/18.4W (Typ./Max.) |
▉ 京东方23.8寸工业液晶模组MV238FHM-N10信号详情
信号电气： | 输入电流 | 0.6/0.9A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 3.0/4.5W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
宇宙 | IS100-L30R-C23 | 1.0mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
▉ 京东方23.8寸工业液晶模组MV238FHM-N10发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 3 strings | 位置 | 侧入式光源（底部） | ||||
可换性 | - | 灯管形状 | 3串 | 灯管寿命 | 30K(Typ.) (Hours) | |||||
灯管电气： | 电压输入 | 51.2±3.2V | 电流输入 | 80mA (Typ.) | ||||||
功耗 | 11.5/12.3/13.1W (Min./Typ./Max.) | |||||||||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||||||
灯管驱动： | 无 | |||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
恩得利 | 3708K-Q06N-00R | 1.0mm | 6pins | 1pcs | BLE-6PINS-CCAACC | |||||
▉ 京东方23.8寸工业液晶模组MV238FHM-N10包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
8pcs / 箱 | 235×615×448 mm | 16 Kgs |
