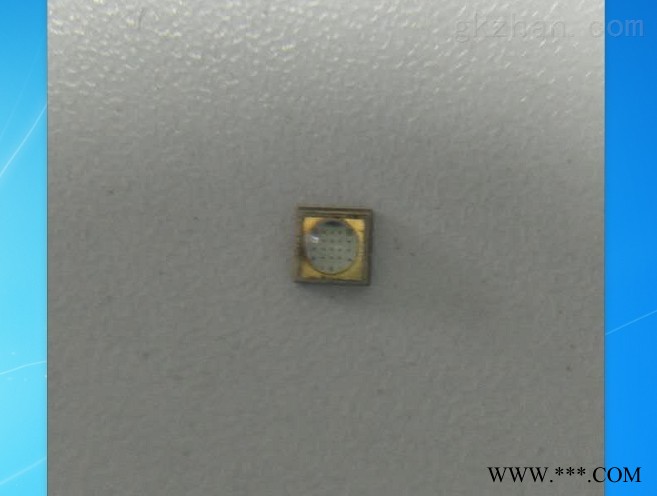

3W UV LED灯 60度45度石英玻璃透镜 石英透镜灯珠 特点
● CMH real inorganic package 纯石英玻璃封装
● Dimension
尺寸 3.70mm×3.70mm×2.67mm
● Long operating life
超长工作寿命
● High reliability 高质量高稳定性
● Superior ESD protection防静电保护
● RoHS compliant

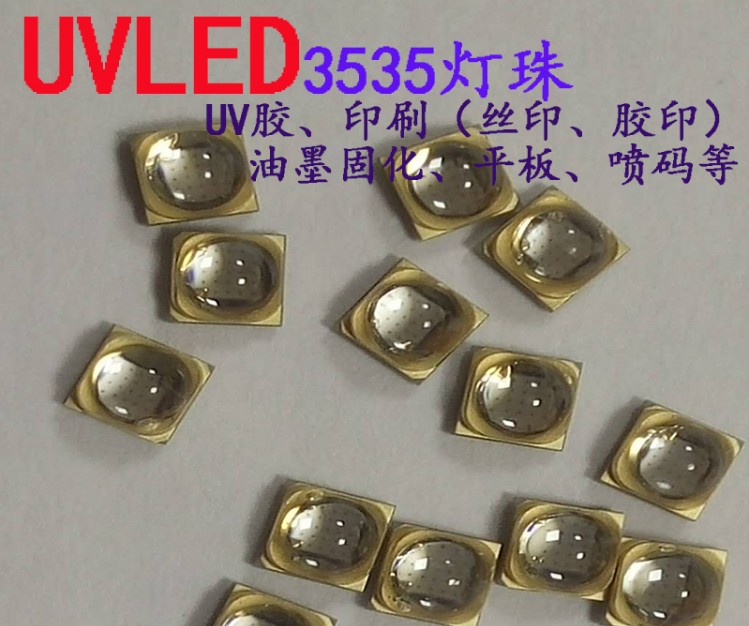

3W UV LED灯 60度45度石英玻璃透镜 玻璃透镜UV灯应用领域
● Fluorescent spectroscopy 荧光检测 荧光激发
● Sensors and monitors 传感器 感应探头
● Bio-analysis/detection 生物聚合
● Phototherapy *
● UV curing
固化
● Printing 喷涂印刷
● Coating 涂覆
3W UV LED灯 60度45度石英玻璃透镜 石英透镜灯珠参数
Peak Wavelength 波长：360-420nm 可选
Radiant Flux 光功率：1355-1641mW/cm2
Forward Voltage 电压：3.4-4.2V
Forward Current 电流：1200mA
View Angle 出光角度：45° 60°
*此LED设计为回流焊接到印刷电路板上。如果是浸焊或手工焊，我们无法保证其可靠性。
*回流焊接不得超过两次。
*避免快速冷却。从高温度逐渐降低温度。
*建议采用氮气回流焊接。气流焊接条件会导致光学性能下降，由热和/或大气引起。
*由于封装玻璃中使用的玻璃易碎，请勿按压密封玻璃。压力会导致缺口、切屑、密封剂层和变形，以及断丝，降低可靠性。
*在焊接LED后，不应进行维修。应事先确认修理是否会损坏LED的特性。
*模具散热器应焊接到客户印刷电路板上。如果困难或不可能，使用高散热粘合剂。
*焊接时，不要在LED发热时对其施加应力。
*当使用拣配工具时，请为本产品选择合适的夹具。
*使用助焊剂时，应为无卤助焊剂。确保制造工艺的设计不符合要求。磁通量将与发光二极管接触的地方。
*确保使用的焊料类型和数量没有问题。
注意事项
1. 处理措施
●不要徒手操作LED灯,因为它将发光二极管表面污染和可能影响光学特性。
●用镊子夹LED灯时,注意不要过度使用暴力夹住玻璃。否则，玻璃可能会被切割、破碎、分层或变形，导致金属丝粘结断裂和灾难性故障。
■产品掉落可能造成损害。
2. 静电放电(ESD)
●产品对静电或电压冲击敏感。静电可以损坏模具和它的可靠性。处理产品时，应采取以下防静电措施
强烈建议:
消除腕带，静电鞋，衣服和地板上面的静电
做好接地防静电
由导电材料制成的静电桌子/搁板垫子
●确保工具、夹具和机械使用正确接地
确保正在使用的工具、夹具和机器正确接地，并在工作区域使用正确的接地技术。对于安装led的设备，也应该使用防止浪涌电压的保护。
●建议客户检查LED 灯是否被ESD损坏
在应用程序中对led进行特性检查时。
检测伤害要在低电流正向电压测量(≤1 ma)。
3.眼睛安全
●请谨慎处理任何UVLEDs驱动的低或高电流。
因为紫外线对眼睛有害，所以不要直视紫外线，即使是通过光学仪器。
●在直接观看紫外线的情况下， 为了避免紫外线的伤害，需要使用防紫外线眼镜
