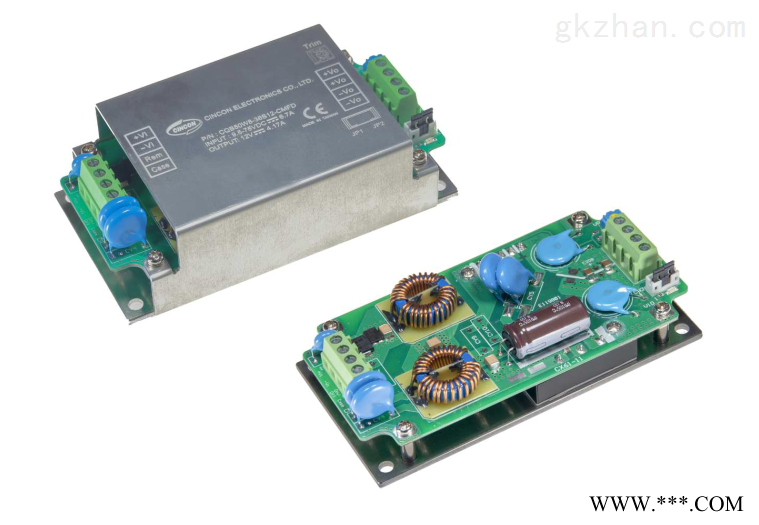

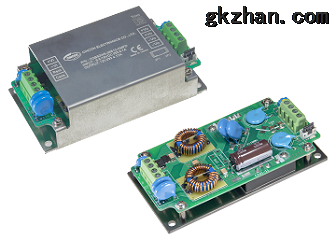

工业模块电源75W系列CQB75W8-36S28-CMFD CQB75W8-36S12-CMFD
75瓦四分之一砖底盘安装铁路DC-DC转换器模块
CQB75W8-36SXX-CMFC（D）
效率90％
固定开关频率
调节输出
远程开/关
空载功耗低
保护（OTP / OCP / OVP / UVLO）
3000Vac I / O
工作箱温度-40至+ 105℃
UL62368-1直流模块第二次（加强绝缘）
EN50155适用于EMC，环境和特
冲击和振动EN50155（EN61373）
烟和烟EN45545-2
IEC / EN / UL 62368-1
内置EMI滤波器
底盘安装，底板冷却 工业电源75W系列CQB75W8-36S28-CMFD
MODEL | Input | Output | Output Current | Input Current | % EFF | CAPACITOR | ||
|---|---|---|---|---|---|---|---|---|
Min | Max | No Load | Full Load | |||||
CQB75W8-36S12□-CMFC | 9.5-75 VDC | 12 VDC | 0 mA | 6.25 A | 10 mA | 2315mA | 90 | 14000μF |
CQB75W8-36S15□-CMFC | 9.5-75 VDC | 15 VDC | 0 mA | 5 A | 10 mA | 2315mA | 90 | 10000μF |
CQB75W8-36S24□-CMFC | 9.5-75 VDC | 24 VDC | 0 mA | 3.12 A | 12 mA | 2311mA | 90 | 3900μF |
CQB75W8-36S28□-CMFC | 9.5-75 VDC | 28 VDC | 0 mA | 2.67 A | 12 mA | 2307mA | 90 | 3200μF |
CQB75W8-36S48□-CMFC | 9.5-75 VDC | 48 VDC | 0 mA | 1.56 A | 12 mA | 2311mA | 90 | 1100μF |
Note:
□ = N or None
工业电源75W系列CQB75W8-36S28-CMFD
1.简介
CQB75W8-36SXX-CMFC（D）系列可在机箱上安装的DC-DC转换器可提供75瓦的输出功率
@ 12、15、24、28、48VDC的单输出电压。它具有9.5至75VDC（36VDC）的（8：1）输入电压范围
标称值）和3000VAC加强。
90％的率，允许外壳工作温度范围为–40°C至105°C。可选的散热器是
可用于扩展设备的整个功率范围。空载功耗低（12mA），是理想的解决方案
用于能源关键型系统。
EN50155，EN45545，EN50121-3-2。功能包括远程开/关（正
或负数）和+15％，-20％可调输出电压。
保护免受输入UVLO（欠压锁定），输出过电流，输出过电压，过热和连续短路情况的影响。
CQB75W8-36SXX-CMFC（D）系列主要设计用于24V，36V，48V，
标称电压，也适用于分布式电源架构，，电池供电
设备和工业应用。
6.3输出过压保护
输出过压保护包括电路
输出电压。如果
需要输出过压保护，然后
外部电路可通过远程开/关引脚使用。
注意：请注意设备的电源
电压过额定输出电压时可能会失败
应用于输出引脚。当
客户测试设备的过电压保护。
6.4过温保护
这些模块具有过热保护
电路以防止热损坏。关掉
在外壳参考温度下发生
被过。遇此情况模块将重启
温度低于恢复温度
阈。请在A点测量（测量
A点参见下图）。
6.5远程开/关
CQB75W8-36SXX-CMFC（D）系列允许
用户可以通过以下方式以电子方式打开和关闭模块
远程开/关功能。型号均提供
“正逻辑”和“负逻辑”（可选）版本。
如果远程开/关引脚为电平，则转换器开启
（> 4.0Vdc至75Vdc或开路）。将引脚设置为低电平
（0至<1.0Vdc）将关闭转换器。信号电平
相对于
地面。
如果不使用远程开/关引脚，请保持该引脚处于打开状态
（转换器将打开）。
型号后缀为“ N”的型号为“负号”
逻辑”远程开/关版本。如果
远程开/关引脚为（> 4.0Vdc至75Vdc或断开
电路）。如果开/关引脚输入为
低（0至<1.0Vdc）。请注意，转换器已关闭
默认。
6.6输出遥感
CQB75W8-36SXX-CMFC（D）系列转换器
能够远程感应其两条线
输出。此功能可移动输出
从设备的输出到
遥感引脚的连接点。这个
功能自动调节实际输出电压
CQB75W8-36SXX-CMFC（D）系列的
补偿配电中的电压降，并
在负载点保持稳定的电压。的
远程电压范围为：
[（+ Vout）-（-Vout）] – [（+ Sense）–（-Sense）]≦
Vo_nominal的15％
使用遥感时，请取下
CN3的跳线和感官应连接
通过双绞线或线。如果感应
图案短，大电流流动和图案
可能会损坏。输出电压可能会变成
由于布线和负载的阻抗而不稳定
电线长度过400mm时的状态。
如下图所示。
当CMFC模块出厂时，
他们配备了的跳线
CN3。如果不使用遥感功能，
引脚应在本地连接。的
+ Sense引脚应连接至+ Vout引脚
模块和-Sense引脚应连接
到模块上的-Vout引脚。 + Sense之间的连线
和+ Vout以及-Sense和–Vout之间的缩写
尽可能。应避免回路布线。的
噪声可能会导致转换器变得不稳定
接线不良。如图所示
下面。
注意：尽管输出电压可以改变
（增加或减少）通过遥感和
修整，输出电压的变化为
两个值中的较大者，而不是两个值之和。的
模块提供的输出功率定义为
输出端子上的电压乘以输出
当前。使用遥感和修剪可能会导致
输出电压增加，因此增加
输出电流时模块的功率输出
保持不变。输出
模块的功率保持在大值或以下
额定功率。另请注意，如果Vo.set低于
标称值Pout.max也将相应降低
因为Io.max是。因此，Pout.max = Vo.set
x Io.max也是一个。
6.7输出电压调整
输出电压可通过变量调节
电阻（调整范围：标称值的+ 15％至-20％
输出）。顺时针旋转可变电阻
降低输出电压并逆时针旋转
增加输出电压。
