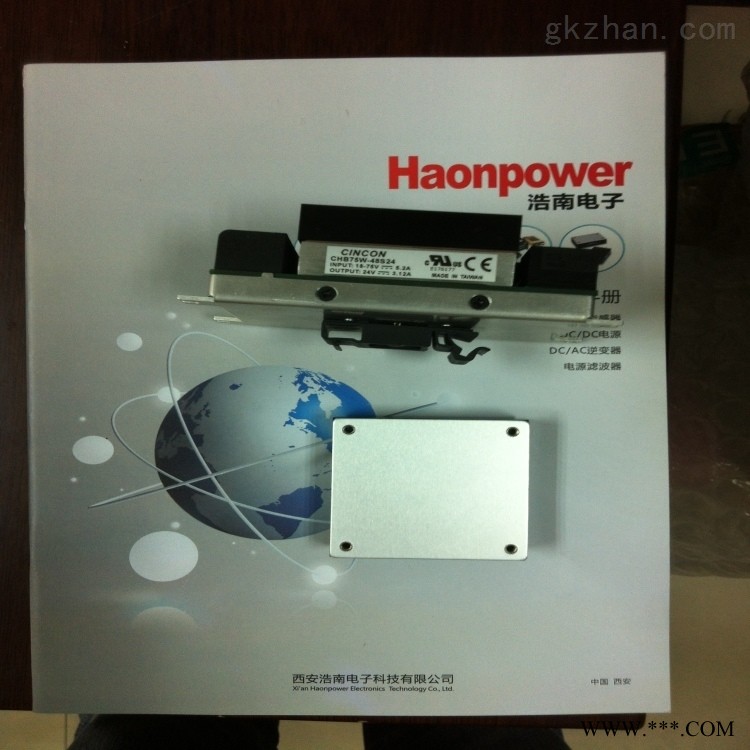

50W幸康DC-DC稳压电源器CQE50W-24S3V3-CM CQE50W-24S15-CM CQE50W-24S12-CM CQE50W-24S05-CM CQE50W-24S24-CM
•50W输出
•四分之一砖尺寸
•六面金属外壳
•效率达到92％
•连续短路保护
•带散热器的负载工作温度80°C
•过压/电流/温度保护
•UL60950-1批准 50W幸康DC-DC稳压电源器CQE50W-24S12-CM
Part Number | Input Voltage | Output Voltage | Output Current | No load Input Current | Efficiency (%) | I/O Isolation Voltage |
|---|---|---|---|---|---|---|
CQE50W-48S3V3-CM | 18~75V | 3.3V | 10A | 60mA | 90 | 1500VDC |
CQE50W-48S05-CM | 18~75V | 5V | 10A | 60mA | 92 | 1500VDC |
CQE50W-48S12-CM | 18~75V | 12V | 4.16A | 60mA | 92 | 1500VDC |
CQE50W-48S15-CM | 18~75V | 15V | 3.33A | 60mA | 91 | 1500VDC |
CQE50W-48S24-CM | 18~75V | 24V | 2.08A | 60mA | 90.5 | 1500VDC |
CQE50W-48S48-CM | 18~75V | 48V | 1.04A | 60mA | 89 | 1500VDC |
CQE50W-48S3V3N-CM | 18~75V | 3.3V | 10A | 60mA | 90 | 1500VDC |
CQE50W-48S05N-CM | 18~75V | 5V | 10A | 60mA | 92 | 1500VDC |
CQE50W-48S12N-CM | 18~75V | 12V | 4.16A | 60mA | 92 | 1500VDC |
CQE50W-48S15N-CM | 18~75V | 15V | 3.33A | 60mA | 91 | 1500VDC |
CQE50W-48S24N-CM | 18~75V | 24V | 2.08A | 60mA | 90.5 | 1500VDC |
CQE50W-48S48N-CM | 18~75V | 48V | 1.04A | 60mA | 89 | 1500VDC |
CQE50W-24S3V3--CM | 9~36V | 3.3V | 10A | 100mA | 90.5 | 1500VDC |
CQE50W-24S05-CM | 9~36V | 5V | 10A | 100mA | 91.5 | 1500VDC |
CQE50W-24S12-CM | 9~36V | 12V | 4.16A | 100mA | 91.5 | 1500VDC |
CQE50W-24S15-CM | 9~36V | 15V | 3.33A | 100mA | 91.5 | 1500VDC |
CQE50W-24S24-CM | 9~36V | 24V | 2.08A | 60mA | 90 | 1500VDC |
CQE50W-24S48-CM | 9~36V | 48V | 1.04A | 60mA | 88.5 | 1500VDC |
CQE50W-24S3V3N-CM | 9~36V | 3.3V | 10A | 100mA | 90.5 | 1500VDC |
CQE50W-24S05N-CM | 9~36V | 5V | 10A | 100mA | 91.5 | 1500VDC |
CQE50W-24S12N-CM | 9~36V | 12V | 4.16A | 100mA | 91.5 | 1500VDC |
CQE50W-24S15N-CM | 9~36V | 15V | 3.33A | 100mA | 91.5 | 1500VDC |
CQE50W-24S24N-CM | 9~36V | 24V | 2.08A | 60mA | 90 | 1500VDC |
CQE50W-24S48N-CM | 9~36V | 48V | 1.04A | 60mA | 88.5 | 1500VDC |
50W幸康DC-DC稳压电源器CQE50W-24S12-CM
介绍
该规范描述了特征和功能
Cincon的CQE50W系列式DC-DC
转换器。这些都是，的
紧凑，，单输出DC / DC
转换器。这些模块可用于该领域
，数据通信，无线
通讯，器等.CQE50W系列可以
提供10A的输出电流并提供的输出
在很的输入范围内调节输出电压
电压（Vi = 9-36或18-75Vdc）。模块可以
实现92％的率。该模块提供
直接冷却耗散元件，效果热能。功能包括
远程开/关，远程感应，输出电压
调整，过压，过流和过压
温度保护。 CQE50W系列也有
以下选项：远程开/关（正或
负）。
2. DC-DC转换器功能
•50W输出
•四分之一砖尺寸，六面金属
案件
•率92％
•300K Hz开关频率
•4：1输入范围
•稳定输出
•输入欠压锁定保护
• 过流保护
•远程开/关
•连续短路保护
•没有钽电容器
•至1500VDC
工作温度范围
可以操作CQE50W系列转换器
在-40°C至-40°C的温度范围内
105℃。必须考虑降额
确定大功率时的曲线
从转换器中提取。大功率
从四分之一砖模型受到通常的影响
因素，例如：
•输入电压范围
•输出负载电流
•强制通风或自然对流
5.2输出电压调整
6.8节详细描述了如何修剪输出
电压相对于其设定点。输出电压
型号均可在+ 10％范围内调节
到-10％。
5.3过流保护
转换器具有过流保护功能
短路情况。在限流的情况下
一开始，模块进入打嗝模式
操作，它自动关闭
尝试重新启动。虽然存在故障情况，但是
模块将保持此打嗝模式，并且可以
保持此模式直到故障清除。那个单位
一旦输出电流减小，则正常工作
回到的范围。
5.4输出过压保护
输出过压保护由电路组成
输出电压。如果多
需要的输出过压保护
然后可以通过遥控器使用外部电路
开/关引脚。
5.6远程开/关
CQE50W系列允许用户切换
远程打开/关闭以电子方式打开和关闭模块
特征。型号均提供“正逻辑”和
“否定逻辑”（可选）版本。转换器
如果远程开/关引脚为电平（> 3.5Vdc或
开路）。将引脚设置为低电平（<1.2Vdc）将转动
转换器关闭。遥控器开/关的信号电平
输入是相对于地面定义的。如果不使用
远程开/关引脚，保持引脚开路（转换器将是
上）。零件号后缀为“N”的型号为
“负逻辑”远程开/关版本。单位转
如果远程ON / OFF引脚为电平（> 3.5Vdc或开路，则关闭
电路）。如果开/关引脚输入，转换器将打开
低（<1.2Vdc）。请注意，转换器已关闭
默认。
5.7 UVLO（欠压锁定）
输入欠压锁定是配置
CQE50W单位。输入时，设备将关闭
电压降至阈值以下，单位将
当输入电压于上工作
阈。
5.8过温保护
这些模块具有过热保护功能
电路，以防止热损坏。
使用大案例引用进行关闭
温度标。该模块将重新启动
当外壳温度低于
停机阈值。
6.申请
6.1布局，PCB封装
和焊接信息
系统设计人员或终用户必须这一点
金属和附近的其他组件
转换器其中的间距要求
系统获得批准。低电阻和电感
PCB布局走线是常态，应该使用
在可能的情况。还必须给予适当考虑
在功率之间适当的低阻抗轨道
模块，输入和输出接地。
焊接外形和PCB布局如下所示
