我公司专业生产经营复合绝缘子、避雷器、跌落式熔断器、隔离开关、真空开关、负荷开关等输配电产品为主导产业的专业生产厂家！位于浙江省温州市柳市镇东岸工业区，产品质量优良，性能可靠，深受国内外用户好评，我们竭诚欢迎广大用户前来考察、洽谈、合作或技术交流，我们非常愿意为用户提供全面的技术服务！
公司：http://www.minyudq。。ｃｏｍ ：156 6970 3608 0577—27869690 赵
: 2399862233
绝缘子系列型号如下：
悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XWP-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,XMP-160,XHP-70,XHP-100,XHP-120,XHP-160。柱式绝缘子PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4-220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。
拉紧绝缘子J-4.5,J-5,J-7,J-9。
低压蝶式绝缘子ED-1,ED-2,ED-3。
电车、机车绝缘子-01,-02,WH-01,WH-02,CD-1,CD-01。
针式瓷瓶PD-1,PD-2,PD-3。
户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/16,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,
户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。

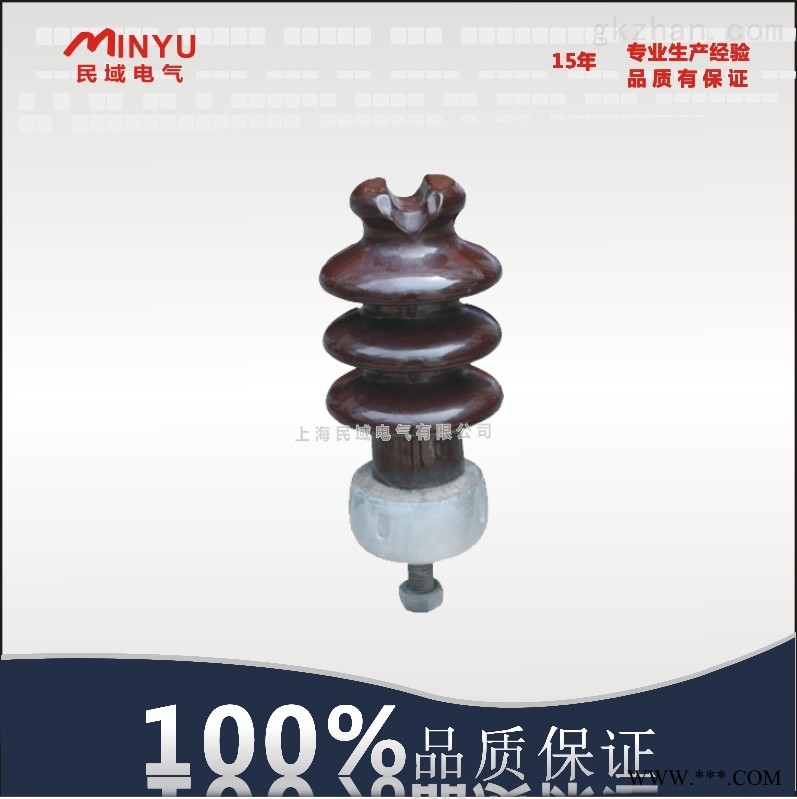

PS-15/300柱式绝缘子
线路柱式绝缘子是由*地胶装在金属底座上，有时还有一个帽的一个或多个绝缘件组成的一种钢性绝缘子，并可用装在金属底座上的双头螺栓或一个或几个螺栓钢性地安装在支持结构上。用于标称电压高于1000V，频率不大于100Hz，海拔不超过1000m，普通地区和中、重污秽地区的交流电力线路中绝缘和支持导线用，其安装地点的环境温度在-40℃~+40℃之间。
线路(实心)柱式绝缘子可代替针式绝缘子，针式绝缘子属B型绝缘子，运行中容易产生击穿、损坏现象，钢化玻璃绝缘子此时会自破，而瓷绝缘子不会自破。因而电业部门要花费大量的人力、物力对瓷绝缘子进行电气检测和预防性试验，在经济和安全供电方面有一定不足之处。因此，随着制造技术的发展，促使出现了线路(实心)柱式绝缘子。这种绝缘子均具有实心绝缘体，属A型绝缘子，因而运行中不必担忧沿绝缘体内部发生击穿，这是它的一大优点。
【PS-15/300柱式绝缘子】技术参数表1
绝缘子型号 | 图号 | 雷电全波冲击耐受电压 kV （峰值） 不小于 | 工频湿 耐受电 压 kV （有效 值） 不小于 | zui小公称爬电距离 mm | 额定弯曲破坏负荷 kN | 公称 总高 H mm | 绝缘件zui大公称直径 D mm | 头部 尺寸 图号 | 底座接触面公称直径 d mm |
底座 中心 螺孔 | 重量 kg | |
GB/T21206 -2007 | JB/T8509 -1996 | |||||||||||
R3ET105N | PS-105/3Z | 1 | 105 | 40 | 300 | 3 | 224 | 120 | 4 | 90 | / | 2.9 |
R5ET105L | PSN-105/5ZS | 2 | 105 | 40 | 360 | 5 | 283 | 125 | 4 | 60 | M16/ M18/ M20 | 4.8 |
| PSN4-105/5ZS | 3 | 105 | 40 | 450 | 5 | 330 | 125 | 4 | 60 | M16 | 5.4 |
R8ET95L | PSN-95/8ZS | 2 | 95 | 38 | 350 | 8 | 222 | 145 | 4 | 90 | M20 |
|
R8ET125L | PSN-125/8ZS | 2 | 125 | 50 | 530 | 8 | 305 | 150 | 4 | 100 | M20 |
|
R8ET170L | PSN-170/8ZS | 2 | 170 | 70 | 720 | 8 | 370 | 160 | 4 | 90 | M20 |
|
【PS-15/300柱式绝缘子】技术参数表2
绝缘子 型号 | 雷电全波冲击耐爱电压（KV） | 工频湿耐受电压（kv） | 机械弯曲破坏负荷（KN） | 爬电距离（mm） | H （mm） | D （mm） | d （mm） | 头部尺寸标准图号 | 底座中心螺孔 |
PS-200/12.5ZS | 200 | 85 | 12.5 | 620 | 430 | 180 | 120 | 4b或c | M20 |
PS-250/12.5ZS | 250 | 95 | 12.5 | 860 | 510 | 190 | 120 | 4b或c | M20 |
PS-325/12.5ZS | 325 | 140 | 12.5 | 1200 | 660 | 200 | 140 | 4b或c | M24 |
PSN-95/12.5ZS | 95 | 38 | 12.5 | 350 | 222 | 165 | 100 | 4b | M20 |
PSN-125/12.5ZS | 125 | 50 | 12.5 | 530 | 305 | 170 | 100 | 4b | M20 |
PSN-170/12.5ZS | 170 | 70 | 12.5 | 720 | 370 | 180 | 100 | 4b | M20 |
PSN-200/12.5ZS | 200 | 85 | 12.5 | 900 | 430 | 190 | 120 | 4b或c | M20 |
PSN/12.5ZS | 250 | 95 | 12.5 | 1140 | 510 | 200 | 120 | 4b或c | M20 |
PSN-325/12.5ZS | 325 | 140 | 12.5 | 1450 | 660 |
