产品名称：zsw-35/4柱式瓷绝缘子
品牌：民域
型号：zsw-35/4
物流说明:货运及物流
我公司专业生产经营复合绝缘子、避雷器、跌落式熔断器、隔离开关、真空开关、负荷开关等输配电产品为主导产业的专业生产厂家！
绝缘子系列：
复合棒形悬式绝缘子FXBW-10/70 FXBW1-35/70 FXBW2-35/70 FXBW3-35/70 FXBW4-35/70 FXBW1-66/70 FXBW2-66/70 FXBW3-66/70 FXBW4-66/70 FXBW1-110/70 FXBW2-110/70 FXBW3-110/70 FXBW4-110/70 FXBW1-110/100 FXBW2-110/100 FXBW3-110/100 FXBW4-110/100 FXBW1-220/100 FXBW2-220/100 FXBW3-220/100 FXBW4-220/100 FXBW1-220/160 FXBW2-220/160 FXBW3-220/160复合针式绝缘子FPQ4-1/3T16 FPQ3-10/4T16 FPQ3-10/5T18 FPQ3-10/6T20 FPQ3-10/6T20 FPQ4-10/3T16 FPQ4-10/4T18 FPQ4-10/5T20 FPQ4-35/6T22复合横担绝缘子FS-10/2.5 FS-10/5 FS-10/5 FS-12/5 FS-20/5 FS-20/8 FS-35/5 FS-35/5 FS-35/10 FS-66/5 FS-66/5 FS-66/5 FS-110/8 FS-110/8 FS-110/10 XF(FS)-110/6 XF(FS)-110/8 FS-220/6 FS-220/8复合支柱绝缘子FZSN-12/4 FZSW-12/4 FZSW4-12/4 FZS-24/8-1 FZS-24/8-2 FZSW2-40.5/4-1 FZSW2-40.5/4-2 FZSW3-40.5/4-1 FZSW3-40.5/6-2 FZSW-40.5/8G-1 FZSW-40.5/8G-2 FZSW4- 72.5/4 FZSW4-72.5/6G FZSW4-72.5/8G FZSW4-126/4-1 FZSW4-126/4-2 FZSW4-126/8-1 FZSW4-126/8-2 FZSW4-252/4 FZSW4-252/8 FZSW4-252/12.5

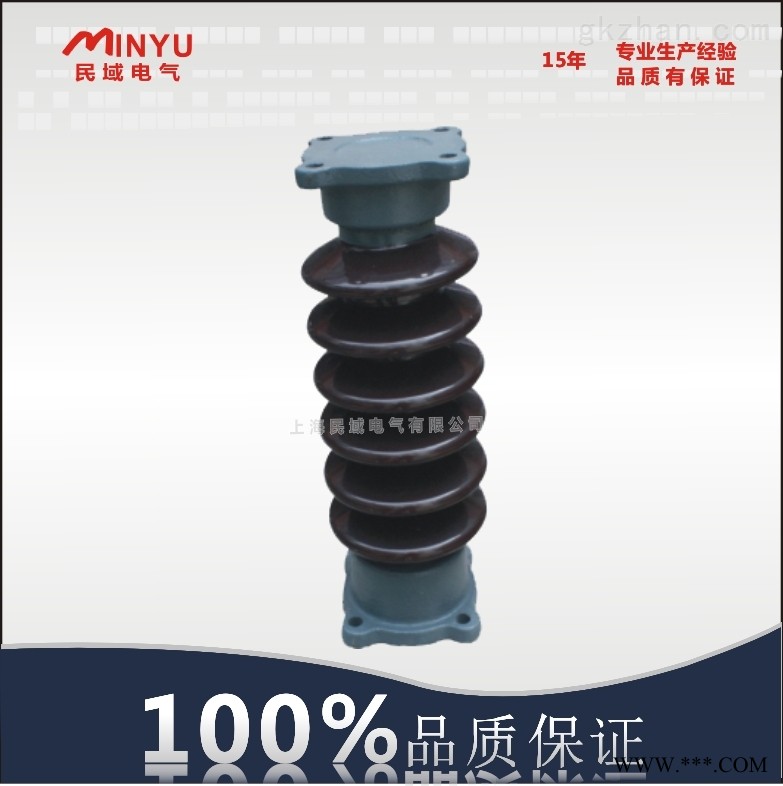

zsw-35/4瓷绝缘子
户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。
绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。
技术标准
GB8287.1 高压瓷支柱绝缘子 技术条件
IEC 168 高压瓷支柱绝缘子
表一
型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm 伞数 h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1
ZS-10/5L 9 10 5 - 230 78 40 28 6 220 140 125 2 10 15 2-M8-36 4-M10-φ55
ZS-10/4 10 10 4 - 230 78 40 28 6 210 140 123 2 10 12 2-M8-36 2-φ12-φ130
ZS-20/10 12 20 10 - 400 150 75 50 18 350 180 224 4 15 20 4-M12-φ140 4-φ18-φ210
ZS-20/8 11 20 8 - 400 150 75 50 14.5 350 165 217 4 15 14 2-M12-76(中M16) 4-φ14-φ180
ZS-20/16 12 20 16 - 470 150 75 50 14.5 350 190 218 5 15 20 4-M12-φ140 4-φ18-φ210
ZS-20/30 12 20 30 - 470 150 75 50 32 400 205 222 5 15 25 4-M12-φ140 4-φ18-φ250
ZS-35/30-G 12 20 30 - 575 170 100 70 32.6 450 205 272 5 15 25 4-M12-φ140 4-φ18-φ225
ZS-35/6L 14 35 6 3 648 170 100 70 17 420 165 308 7 15 15 4-M12-φ140 4-M12-φ140
ZS-35/8 12 35 8 2 625 170 100 70 16 420 165 306 6 15 14 4-M12-φ140 4-φ14-φ180
ZS-35/4K 13 35 4 2 648 170 100 70 12 400 150 300 7 15 14 4-M14-φ140 4-φ14-φ140
表二
型号 图号 额定电压KV 弯曲强度kN 扭转负荷Kn.m 爬电距离mm 需电金波冲击耐受电压kV 工频干耐受电压kV 工频湿耐受电压kV 重量kg 总高H 量大半径D 干弧距离mm 伞数 h1 h2 上部安装尺寸n1-d1-a1 下部分安装尺寸n1-d1-a1
ZSW-35/4K-2 13 35 4 1.2 875 185 100 80 13 445 150 345 10 12 14 4-φ14-φ140 4-φ14-φ140
ZSW2-35/4-4 17 35 4 1.8 1260 250 100 90 27 560 235 405 大5小4 20 14 4-M16-φ127 4-φ18-φ180
ZS-63/5 12 63 5 2 1160 325 175 140 38 710 180 565 11 15 20 4-M12-φ140 4-φ18-φ225
ZS-63/4 12 63 4 2 1104 325 175 140 29 760 170 627 10 15 14 4-M12-φ140 4-φ14-φ180
ZS-63/15K 13 63 15 4 1104 325 175 140 61 840 230 628 9 16 20 4-φ18-φ210 8-φ18-φ250
ZSQ-63/4-3 12 63 4 2 2010 325 175 140 50 850 235 705 15 15 20 4-M12-φ140 4-φ18-φ225
ZSW-63/8-2 12 63 8 4 1380 325 175 140 39 850 235 705 12 15 20 4-M12-φ140 4-φ18-φ225
ZSW-35/4-2 12 35 4 4 875 185 100 80 14 445 150 350 10 15 14 4-M12-φ140 4-φ14-φ180
ZSW3-35/4-2 14 35 4 4 875 185 100 80 13.5 445 150 351 10 15 15 4-M12-φ140 4-M12-φ140
ZSW2-35/10-4 17 35 10 2 1260 250 135 90 31.4 560 245 405 大5小4 20 14 4-M16-φ127 4-φ14-φ180
