*防雷支柱绝缘子feg-12/5 防雷支柱绝缘子 复合防雷绝缘子10kv
一、概述

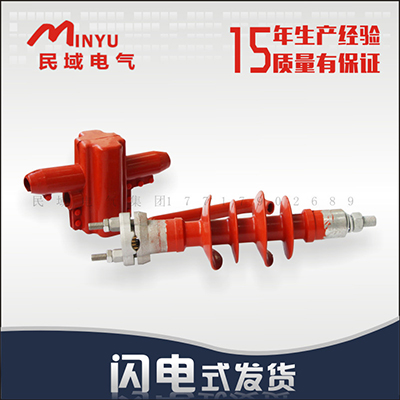

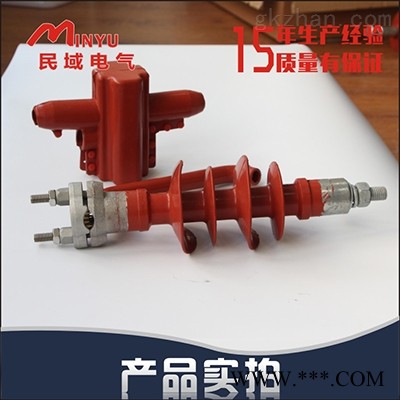

防雷支柱绝缘子feg-12/5是一种新型组合式结构的产品。国内外现在配电线路上广泛地应用了绝缘导线，但是绝缘导线先天不足的耐雷水平，在遭受雷击时，容易发生断线事故。目前国内外防止10KV架空绝缘导线雷击断线所采取的主要措施有：架设架空避雷线；安装氧化锌避雷器；在柱式绝缘子上安装金属箍环等。但现有的技术存在以下缺点：投资成本较大，施工安装复杂，需剥开绝缘层，导致线芯进水和腐蚀等。本产品是新型组合式结构的二合一穿刺式防弧绝缘子，其复合绝缘子有很好的绝缘性能和防污秽水平，可适用于10KV架空电力线路中绝缘和支持导线用，而且还具有防止10KV架空绝缘导线雷击断线的保护功能。本产品还具有为防止导线因热胀冷缩而移动的移动压块和穿刺式的刺齿构造，安装施工方便可靠，不需剥开绝缘层，可避免线芯进水和腐蚀。同时也*地减轻操作人员的劳动强度。由于把支柱绝缘子和防弧线夹合二为一，更使线路简洁并降低造价。本产品性能可靠，投资少，收效大，为电力部门防止10KV架空绝缘导线雷击断线提供了一条经济有效的途径。
二、使用条件
1、环境温度：-40℃～50℃
2、海拔高度不超过：1500m海拔
3、zui大风速：35m/s
4、地震烈度：8级
三、型号说明
FEG-□/5 T20 C-□
| | | | | |_______适应异线规格
| | | | |_________穿刺结构
| | | |_____________钢脚螺栓尺寸
| | |_______________绝缘子抗弯负荷(KN)
| |__________________额定电压
|______________________防雷针式绝缘子
四、主要技术参数
主要技术参数
型号规格 | 绝缘导线截面 mm2 | 雷电全波冲击耐受电压（峰值）KV | 1min 工频耐受电压（有效值）KV | 工频电弧电流（有效值）KA | 额定弯曲耐受负荷 KN | zui小公称爬距 mm | 备注 | |
干 | 湿 | |||||||
FEG-12/5 | 50/300 | 75 | 50 | 42 | 12.5 | 5 | 400 | 穿刺型 |
FEG-12/5C | 50/300 | 75 | 50 | 42 | 12.5 | 5 | 400 | 非穿刺型 |
五、备注：
1、如钢脚安装尺寸不同时，请在订货时注明。
2、附加如导线绝缘层不在规定的范围内，请在订货时注明，切勿误用，否则可能引起电气接触不良或损伤导线。
六、安装步骤：
1、 根据实际需要和安装方式选择合适型号的防雷针式绝缘子。
2、 先将防雷绝缘子安装在杆塔或其横担上，安装方法同普通绝缘子，将接地电极安装于钢脚和横担之间，接地电极应朝向导线的负荷侧，即背向电源侧。
3、 松开压线盖，调整导线两侧的松紧度使其两侧受力均匀，然后将导线放入带穿刺齿的线槽内，（注：穿刺齿上的绝缘硅脂是用来加强防水性能的，安装时不要擦掉），盖上压线盖，将螺栓穿过压线盖和绝缘子铝帽的通孔，拧入引弧叉上的两个*螺孔内，请注意引弧叉的方向与接地电极对应在同一个垂直的平面内，其zui近放电距离L应为100～120mm之间。
4、 请根据下表在安装前调节扳手的力矩，用力矩扳手分次均匀拧紧螺栓，直至力矩扳手打滑为止。此时穿刺齿应深入绝缘层，且导线外层应紧贴在线槽上。
导线规格 mm2 | 绝缘层 | 环境温度℃ | ||
≥15 | -5～15 | -25～-5 | ||
150～240 | 标准 | |||
薄绝缘 | ||||
70～120 | 标准 | |||
薄绝缘 | ||||
5、 用绝缘罩包裹绝缘子上部外露的电气接触部分，扣好扣钉，提高线路的安全性。
6、 安装完毕后应观察防雷绝缘子的受力情况，正常状态下其应保持竖直无变形状态。运行过程中，特别是恶劣天气后应及时循线检查产品是否遭受雷击放电。如发现雷击受损严重的，应及时更换。
