上海民域电气有限公司为您提供【FXG8-10/70防雷悬式绝缘子】专业的生产厂家，*的品质。
1、概述

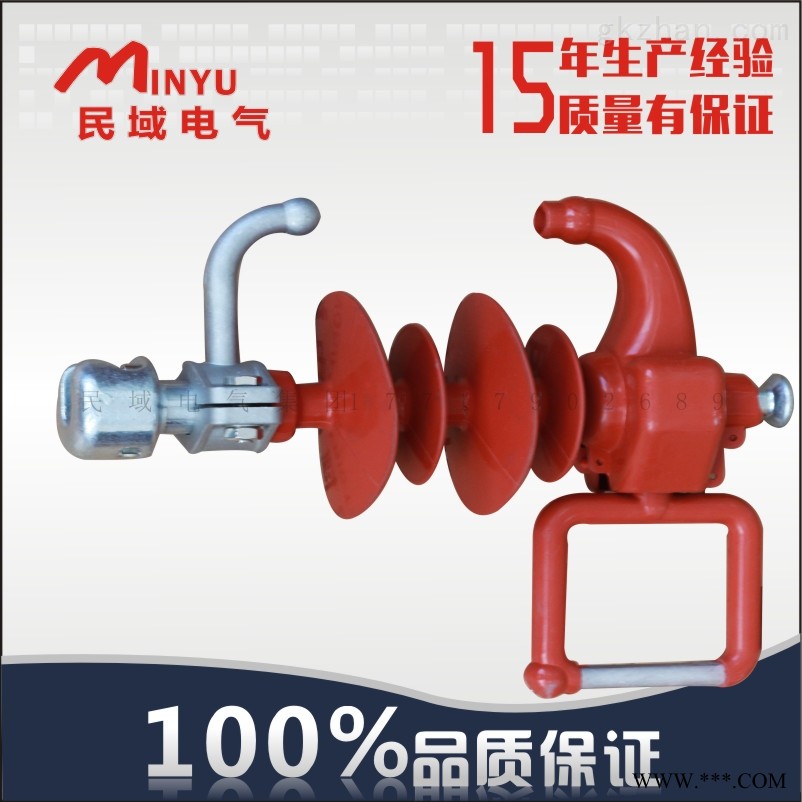

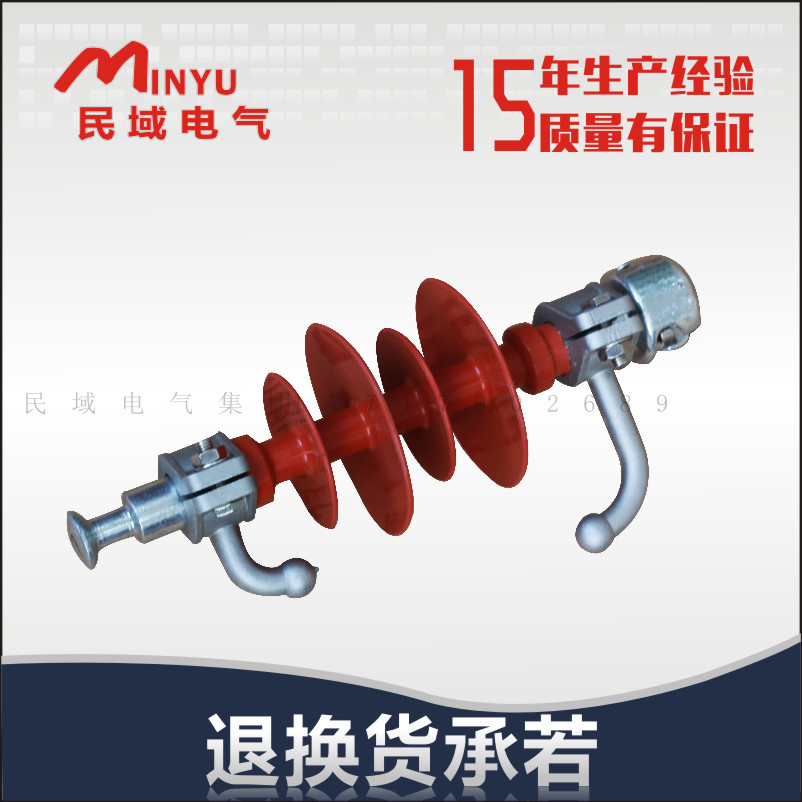

FXG8-10/70防雷悬式绝缘子满足标准规定的线路绝缘子的各项技术标准，并且将绝缘子各种性能指标加以提高，尽量堵塞放电，在堵塞不住的情况下再以疏导方式加以防雷。绝缘子和防弧金具二合为一，能够悬挂拉紧输电配电线路上，它相对于电杆可以水平拉紧安装，也可以垂直拉紧悬挂在线路支架上，具有很大的经济性和实用性。本产品的引弧棒能够提供多次工频电弧的烧蚀，性能可靠，可以有效地防止绝缘子因雷击损坏和绝缘导线雷击断线事故的发生。
2.技术标准
序号 | 标准号 | 标准名称 |
1 | GB/T20142-2006 | 标称电压高于1000V的交流架空线路柱式复合绝缘子-定义、试验方法及验收准则 |
2 | JB/T8177-1999 | 绝缘子金属附件热镀锌层通用技术条件 |
3 | GB311.1-1997 | 高压输变电设备的绝缘配合 |
4 | GB/T775.1/2006 | 绝缘子实验方法 第1部分 一般试验方法 |
5 | GB/T775. 2/2003 | 绝缘子实验方法 第2部分 电气试验方法 |
6 | GB/T775.3/2006 | 绝缘子实验方法 第3部分 机械试验方法 |
7 | JB/T9673-1999 | 绝缘子产品 |
3.型号说明
FXG8-10/70
F表示防雷；
X表示悬式耐张；
G表示绝缘子；
8表示设计序号；
10表示额定电压(KV)；
70表示额定负荷(KN)。
4.使用环境条件
序号 | 项目 | 内容 |
1 | 海拔高度(m) | 1500以下 |
2 | zui低环境温度(℃) | -40 |
3 | zui高环境温度(℃) | 50 |
4 | 地震烈度(级) | 8 |
5 | zui大风速(m/s) | 35 |
6 | 污秽等级 | 2.8cm/kV |
5.技术参数表
型号规格 | 额定电压(KV) | 额定机械拉伸负荷（KN） | 工频电弧电流（有效值）KA | zui小电弧距离（mm） | zui小公称爬电距离（mm） | 雷击全波冲击耐受电压（峰值）不小于（KV） | 工频1min湿耐受电压（有效值）不小于(KV) | |
FXG8-10/70 | 12 | 70 | 16.5 | 190 | 490 | 115 | 45 | |
FXG8-20/70 | 24 | 70 | 16.5 | 380 | 980 | 175 | 72 | |
FXG8-35/70 | 35 | 70 | 16.5 | 450 | 1260 | 230 | 95 | |
FXB8-10/70 | 12 | 70 | 16.5 | 190 | 490 | 115 | 45 | |
FXB8-20/70 | 24 | 70 | 16.5 | 380 | 980 | 175 | 72 | |
FXB8-35/70 | 35 | 70 | 16.5 | 450 | 1260 | 230 | 95 | |
6.包装和储存
1、采用瓦楞箱包装，包装箱内应有产品说明书、合格证。
2、产品储存时应放在干燥、空气流通的仓库中。
