江苏邱成机电有限公司

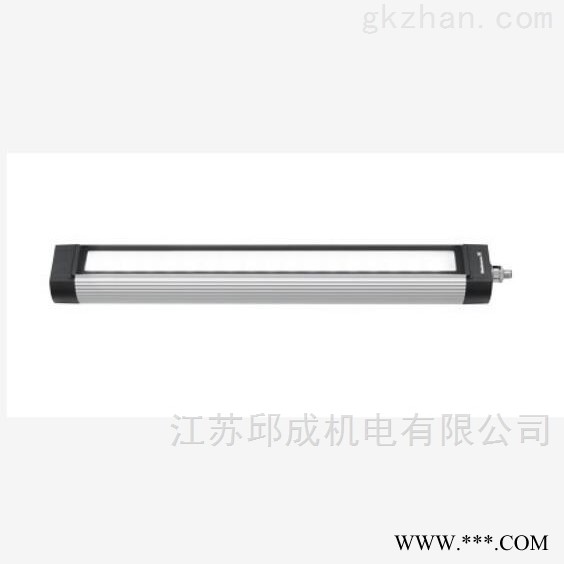

*WALDMANN照明灯MQAL-36N  113059000-00580606

*WALDMANN照明灯MQAL-36N  113059000-00580606

江苏邱成机电有限公司
专业采购欧洲工控产品、备品备件 。
优势供应品牌及型号：伍尔特五金工具及化学品，哈恩库博，盖米阀门，施迈赛开关，IMM喷嘴，Ergoswiss液压升降系统，Socla阀，kobold   科宝流量计开关等，SBS平衡装置，ODU连接器，SCHURTER  硕特滤波器等，amf 夹具，菲尼克斯魏格米勒端子连接器，本特利  英维思的模块卡件等

我们的优势：
1）直接从厂家采购，保证所有产品均为原装正品。
2）价格合理，绕过层层代理，zui大限度的让利给客户。
3）渠道广泛，国内有代理，或者有客户保护厂家不卖的产品，只要您能提供型号，我们同样可以从各国的分销商来采购。
4）仓库每周三统一拼箱发货，极大节约了物流成本。
5）工程师为您提供专业的售前及售后技术咨询服务。
江苏邱成机电有限公司是一家集研发、工程、销售、技术服务于一体的现代化企业，是国内自动化领域具竞争力的设备供应商。公司主要经营欧美和日韩 等发达国家的机电一体化设备、高精度分析检测仪器、环境与新能源工业设备及电动工具等工控自动化产品。
凭借专业*的技术与商务团队， 公司在为客户带来优质产品的同时还可提供自动化工程技术服务及成套解决方案。

选用
1、固定电阻器的选用有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器，薄膜电阻器，厚膜电阻器，合金电阻器，防腐蚀镀膜电阻器等。高增益小信号放大电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。
所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。一般电路使用的电阻器允许误差为±5%~±10%。精密仪器及特殊电路中使用的电阻器，应选用精密电阻器，对精密度为1%以内的电阻，如0.01%，0.1%，0.5%这些量级的电阻应采用捷比信电阻。所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大或减小电阻器的功率。

若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1~2倍。2、熔断电阻器的选用
熔断电阻器具有保护功能的电阻器。选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数。 既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定的工作。电阻值过大或功率过大，均不能起到保护作用。
电阻器选用的三项基本原则：
选择通过认证机构认证的生产线制造出的执行高水平标准的电阻器。
选择具备功能优势、质量优势、效率优势、功能价格比优势、服务优势的制造商生产的电阻器。
选择能满足上述要求的上型号目录的制造商，并向其直接订购电阻器。
锚点锚点锚点锚点
注意事项
电阻器
电阻器
电阻在使用前要进行检查，检查其性能好坏就是测量实际阻值与标称值是否相符，误差是否在允许范围之内。方法就是用万用表的电阻档进行测量。测量时要注意两点
1、要根据被测电阻值确定量程，使指针指示在刻度线的中间一段，这样便于观察。
2、确定电阻档量程后，要进行调零，方法是两表笔短路（直接相 碰），调节“调零”电器使指针准确的指在Ω刻度线的“0”上，然后再测电阻的阻值。另外，还要注意人手不要碰电阻两端或接触表笔的金属部分。否则会引起测试误差。
用万用表测出的电阻值接近标称值。就可以认为基本上质量是好的，如果相差太多或根本不通，就是坏的。
锚点锚点锚点锚点
检测

1、外观检查
对于固定电阻首先查看标志清晰，保护漆完好，无烧焦，无伤痕，无裂痕，无腐蚀，电阻体与引脚紧密接触等。对于电位器还应检查转轴灵活，松紧适当，手感舒适。有开关的要检查开关动作是否正常。
2、万用表检测
①固定电阻的检测
用万用表的电阻挡对电阻进行测量，对于测量不同阻值的电阻选择万用表的不同倍乘挡。对于指针式万用表，由于电阻挡的示数是非线性的，阻值越大，示数越密，所以选择合适的量程，应使表针偏转角大些，指示于1/3～2/3满量程，读数更为准确。若测得阻值超过该电阻的误差范围、阻值无限大、阻值为0或阻值不稳，说明该电阻器已坏。
电阻器
电阻器(2张)

在测量中注意拿电阻的手不要与电阻器的两个引脚相接触，这样会使手所呈现的电阻与被测电阻并联，影响测量准确。另外，不能带电情况下用万用表电阻挡检测电路中电阻器的阻值。在线检测应首先断电，再将电阻从电路中断开出来，然后进行测量。
②保险丝电阻和敏感电阻的检测
保险丝电阻一般阻值只有几到几十欧，若测得阻值为无限大，则已熔断。也可在线检测保险丝电阻的好坏，分别测量其两端对地电压，若一端为电源电压，一端电压为0伏，保险丝电阻已熔断。
敏感电阻种类较多，以热敏电阻为例，又分正温度系数和负温度系数热敏电阻。对于正温度系（PTC）热敏电阻，在常温下一般阻值不大，在测量中用烧热的电烙铁靠近电阻，这时阻值应明显增大，说明该电阻正常，若无变化说明元件损坏，负温度系热敏电阻则相反。
光敏电阻在无光照（用手或物遮住光）的情况下万用表测得阻值大，有光照表针指示电阻值有明显减小。若无变化，则元件损坏。

③可变电阻和电位器的检测
首先测量两固定端之间电阻值是否正常，若为无限大或为零欧，或与标称相差较大，超过误差允许范围，都说明已损坏；电阻体阻值正常，再将万用表一只表笔接电位器滑动端，另一只表笔接电位器（可调电阻）的任一固定端，缓慢旋动轴柄，观察表针是否平稳变化，当从一端旋向另一端时，阻值从零欧变化到标称值（或相反），并且无跳变或抖动等现象，则说明电位器正常，若在旋转的过程中有跳变或抖动现象，说明滑动点现电阻体接触不良。
3、用电桥测量电阻
如果要求精确测量电阻器的阻值，可通过电桥（数字式）进行测试。将电阻插入电桥元件测量端，选择合适的量程，即可从显示器上读出电阻器的阻值。例如，用电阻丝自制电阻或对固定电阻器进行处理来获得某一较为精确的电阻值时，就必须用电桥测量自制电阻的阻值。
锚点锚点锚点锚点
应用
不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。根据使用目的的不同，可将压敏电阻区分为两大类：保护用压敏电阻，电路功能用压敏电阻。
保护用压敏电阻
1、区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。
电位器
电位器
2、根据施加在压敏电阻上的连续工作电压的不同，可将跨电源线用压敏电阻器可区分为交流用或直流用两种类型，压敏电阻在这两种电压应力下的老化特性表现不同。
3、根据压敏电阻承受的异常过电压特性的不同，可将压敏电阻区分为浪涌抑制型，高功率型和高能型这三种类型。
浪涌抑制型：是指用于抑制雷电过电压和

操作过电压等瞬态过电压的压敏电阻器，这种瞬态过电压的出现是随机的，非周期的，电流电压的峰值可能很大。绝大多数压敏电阻器都属于这一类。
高功率型：是指用于吸收周期出现的连续脉冲群的压敏电阻器，例如并接在开关电源变换器上的压敏电阻，这里冲击电压周期出现，且周期可知，能量值一般可以计算出来，电压的峰值并不大，但因出现频率高，其平均功率相当大。
高能型：指用于吸收发电机励磁线圈，起重电磁铁线圈等大型电感线圈中的磁能的压敏电压器，对这类应用，主要技术指标是能量吸收能力。
压敏电阻器的保护功能，绝大多数应用场合下，是可以多次反复作用的，但有时也将它做成电流保险丝那样的一次性保护器件。例如并接在某些电流互感器负载上的带短路接点压敏电阻。
锚点锚点锚点锚点
展望
电阻器的发展方向是：
1、小型化、高可靠性；
2、分立的小型电阻器仍有广泛的用处，但将进一步缩小体积,提高性能,降低价格；3、在消费类电子产品中，碳膜电阻器仍占优势，而精密的电阻器则将以金属膜电阻器为主，大部分小功率线绕电阻器将被取代；
4、为适应电路集成化、平面化的发展，对片状电阻器的需要将明显增加；通用型将倾向于发展厚膜电阻器，而精密型则仍将倾向于薄膜类中的金属膜和金属箔电阻器； 5、发展组合的电阻网络；
锚点锚点锚点锚点
理想电阻器
在一个理想的电阻器里，电阻值不会随电压或电流而改变，亦不会因电流的突然变动而改变。真实的电阻器无法达到这一点。现今的内部设计使电阻器在

端的电压或电流（以至其他环境因素，例如温度）下能表现相对小的电阻值变化。
现实电阻器的限制
每一个电阻器均有其承受的电压或电流的上限（主要取决于电阻器的体积）。如果电压或电流超出了这个范围，首先电阻器的电阻值会改变（在一些电阻器中可以有剧烈的变动），继而令电阻器因过热等情况而损毁。大部份电阻器会标示额定的电功率，另外一些则会提供额定的电流或电压。
另外，现实的电阻器本身除电阻外，亦拥有微量的电感或电容，使其表现与理想的电阻器有所差异。
锚点锚点锚点
识别方法
色环电阻的识别方法
金属箔电阻器
金属箔电阻器(3张)

带有四个色环的其中、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数”代”进去，这样就可很快读出数来。
（1）熟记、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是：
金色：几点几 Ω
黑色：几十几 Ω
棕色：几百几十 Ω
红色：几点几 kΩ
橙色：几十几 kΩ
黄色：几百几十 kΩ
绿色：几点几 MΩ
蓝色：几十几 MΩ
从数量级来看，在体上可把它们划

分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙’、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5%；银色为10%；无色为20%。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数”4″和”3″代入,，则其读数为4.3 kΩ。第环是金色表示误差为5%。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数”1″代入，读数为10 kΩ。第四环是金色，其误差为5%。
贴片电阻的识别方法

贴片元件具有体积小、重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。下面主要谈谈片状电阻器的阻值标称法。
片状电阻器的阻值和一般电阻器一样，在电阻体上标明．共有三种阻值标称法，但标称方法与一般电阻器不*一样。
1．数字索位标称法(一般矩形片状电阻采用这种标称法)

数字索位标称法就是在电阻体

上用三位数字来标明其阻值。它的*和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。
例如：“472′’表示“4700Ω”；“151”表示“150”。
如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。
例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。
四位表示法：
前三位表示有效数字，第4位表示倍率。
2702=27000=27kΩ
2．色环标称法(一般圆柱形固定电阻器采用这种标称法)
贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。环和第二环是有效数字，第三环是倍率(色环代码如表1)。例如：“棕绿黑”表示”15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。
3．E96数字代码与字母混合标称法
数字代码与字母混合标

称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻代码．具体见附表2。它的第三位是用字母代码表示的倍率(如表3)。例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2 ; 2．49Ω”。
