| 应用范围 | |||||||
| ◆适用于爆炸性气体环境1区、2区； ◆适用于可燃性粉尘环境20区、21区、22区； ◆适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境； ◆适用于温度级别为T1~T5的环境； ◆适用于石油开采、炼油、化工、等有可燃性粉尘的环境作工作照明之用； ◆适用于防护要求较高、潮湿的环境场所。 | |||||||
| 型号含义 | |||||||
 | |||||||
| 产品特性 | |||||||
| ◆聚碳合金材料注塑成型壳体，具有重量轻、强度高，抗强冲击、耐高温、耐寒、强防腐等特点； ◆玻璃罩采用聚碳酸酯注塑成型，高透光率、抗冲击、抗光老化； ◆灯具采用防水、防尘密封结构，具有较强的防水、防尘性能； ◆配用品牌灯管，寿命长、光效高； ◆特制的防爆电子整流器，具有短路、开路灯保护功能，针对灯管的老化效应和漏气现象配有预防电路；高功率因数cosФ≥0.95，宽电压输入，170V-250V范 围内均正常工作，并能保持恒功率输出，不影响输出光效； ◆软件设计的配光系统，光束分配合理，照度均匀，反射效率、利用率高； ◆灯具设有机械联锁压紧装置和自动断电功能，打开时，自动切断正常照明和应急电源，闭合时，锁紧密封和自动送电照明； ◆可根据用户要求配装应急装置，当供电电源断电时，灯具自动切换到应急照明状态； ◆电缆布线（钢管布线请注明）。 | |||||||
| 技术参数 | |||||||
| 执行标准： | GB3836.1、GB3836.2、GB3836.3、GB3836.9、GB12476.1、GB12476.5 | ||||||
| 额定电压： | AC170~250V 50/60Hz | ||||||
| 光源类型： | LED、T5荧光灯、T8荧光灯、T10荧光灯 | ||||||
| 额定功率： | LED灯管:1×9W、2×9W、3×9W、1×18W、2×18W、3×18W | ||||||
| T5荧光灯管:1×28W、2×28W、3×28W | |||||||
| T8荧光灯管:1×20W、2×20W、3×20W、1×40W、2×40W、3×40W | |||||||
| T10荧光灯管:1×20W、2×20W、1×40W、2×40W | |||||||
| 防爆标志： | Exde mbⅡCT5 Gb/Ex tD A21 IP66 T100℃ | ||||||
| 防护等级： | IP66 | ||||||
| 防腐等级： | WF2 | ||||||
| 绝缘等级： | I | ||||||
| 引入口规格： | G3/4" | ||||||
| 适用电缆： | Ф6mm~10mm | ||||||
| 带应急功能参数： | |||||||
| 充电时间： | ≤24h | ||||||
| 应急启动时间： | ≤0.3s | ||||||
| 应急照明时间： | ≥90min | ||||||
| 配光曲线 | |||||||
 | |||||||

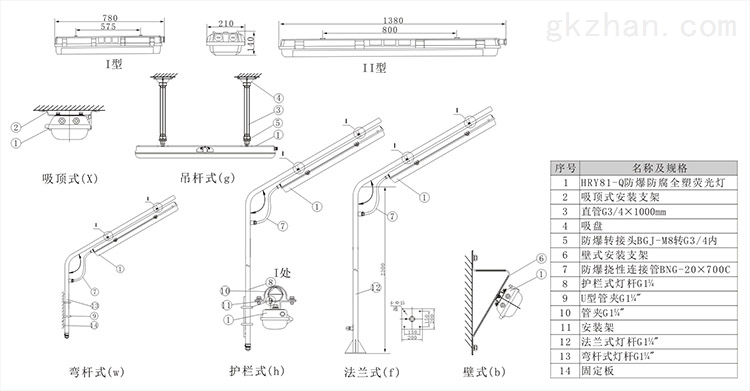

| 安装示意图 | |||||||
 | |||||||
| 产品规格 | |||||||
| 型号规格 | 额定功率（W） | 光源类型 | 光通量（Lm） | 平均使用寿命 | 整流器类型 | 灯座规格 | |
| HRY81-Q-1×9□□ | 1×9 | T8 LED | 900 | 10000 | / | G13 双脚灯管 | |
| HRY81-Q-2×9□□ | 2×9 | T8 LED | 1800 | 10000 | |||
| HRY81-Q-3×9□□ | 3×9 | T8 LED | 2700 | 10000 | |||
| HRY81-Q-1×18□□ | 1×18 | T8 LED | 1800 | 10000 | |||
| HRY81-Q-2×18□□ | 2×18 | T8 LED | 3600 | 10000 | |||
| HRY81-Q-3×18□□ | 3×18 | T8 LED | 5400 | 10000 | |||
| HRY81-Q-1×28□□ | 1×28 | 荧光灯 | 2350 | 2000 | 电子式 | G5 双脚灯管 | |
| HRY81-Q-1×28□□ | 2×28 | 荧光灯 | 4700 | 2000 | |||
| HRY81-Q-1×20□□ | 1×20 | T8荧光灯 | 1400 | 1000 | 电感式 | G13 双脚灯管 | |
| HRY81-Q-2×20□□ | 2×20 | T8荧光灯 | 2800 | 1000 | |||
| HRY81-Q-3×20□□ | 3×20 | T8荧光灯 | 4200 | 1000 | |||
| HRY81-Q-1×40□□ | 1×40 | T8荧光灯 | 2800 | 1000 | |||
| HRY81-Q-2×40□□ | 2×40 | T8荧光灯 | 5600 | 1000 | |||
| HRY81-Q-3×40□□ | 3×40 | T8荧光灯 | 8400 | 1000 | |||
| HRY81-Q-1×20□□ | 1×20 | T10荧光灯 | 1000 | 1000 | 电感式 | Fa6 单脚灯管 | |
| HRY81-Q-2×20□□ | 2×20 | T10荧光灯 | 2000 | 1000 | |||
| HRY81-Q-1×40□□ | 1×40 | T10荧光灯 | 2000 | 1000 | |||
| HRY81-Q-2×40□□ | 2×40 | T10荧光灯 | 4000 | 1000 | |||
| 订货须知 | |||||||
| ◆订货时需按照产品型号说明逐条选择并注明防爆标志； 例如：需要功率为20W，T8双管荧光灯，则产品的型号为：HRY81-Q-2x20W Exde mbⅡCT5 Gb/Ex tD A21 IP66 T100℃； ◆订货请注明灯具的安装方式，本灯具出厂默认为吸顶式安装； ◆本灯具出厂时已配光源； ◆如需加装应急装置时请注明，双管荧光灯作为应及时，只有一根灯管带应急功能。 | |||||||
