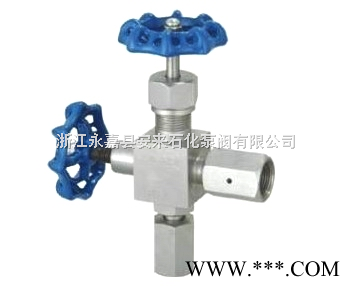

J29W压力计截止阀概述:
压力计截止阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是zui合适的了.一般的针型阀形都做成螺纹连接
一. J29W压力计截止阀主要零部件材料:
零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 |
J29H-320-DN3 | 碳钢 | 铬不锈钢 | 聚四氟乙稀、柔性石墨 | 碳钢 | 优质碳钢 | |
J29H-320P-DN6 | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 |
| 不锈钢Stainless steel |
|
二. J29W压力计截止阀主要性能与规范:
型号 | 公称压力 | 试验压力 | 工作压力 | 工作温度 | 适用介质 | ||
壳体 | 密封 | 密封 | |||||
J29H-320 | 32 | 48 | 35.2 | 0.6 | 32 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
J29H-320P | 32 | 48 | 35.2 | 0.6 | 32 | C≤425℃ | Petroleum gas Water,Asic,Steam, Oil etc. |
三. J29W压力计截止阀主要外形连接尺寸:
型号 | 公称直径DN（mm） | 尺 寸 Dimensions | 重量（Kg） | |||||||
Type | Nominal diameter | L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | Weight |
J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1 |
J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1 |
订货须知：
一、①内螺纹针型阀产品名称与型号②内螺纹针型阀口径③内螺纹针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹针型阀型号，请按内螺纹针型阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
