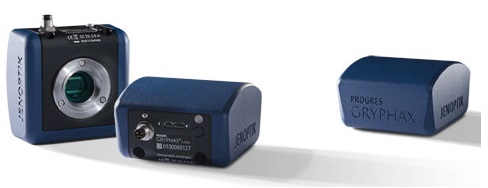

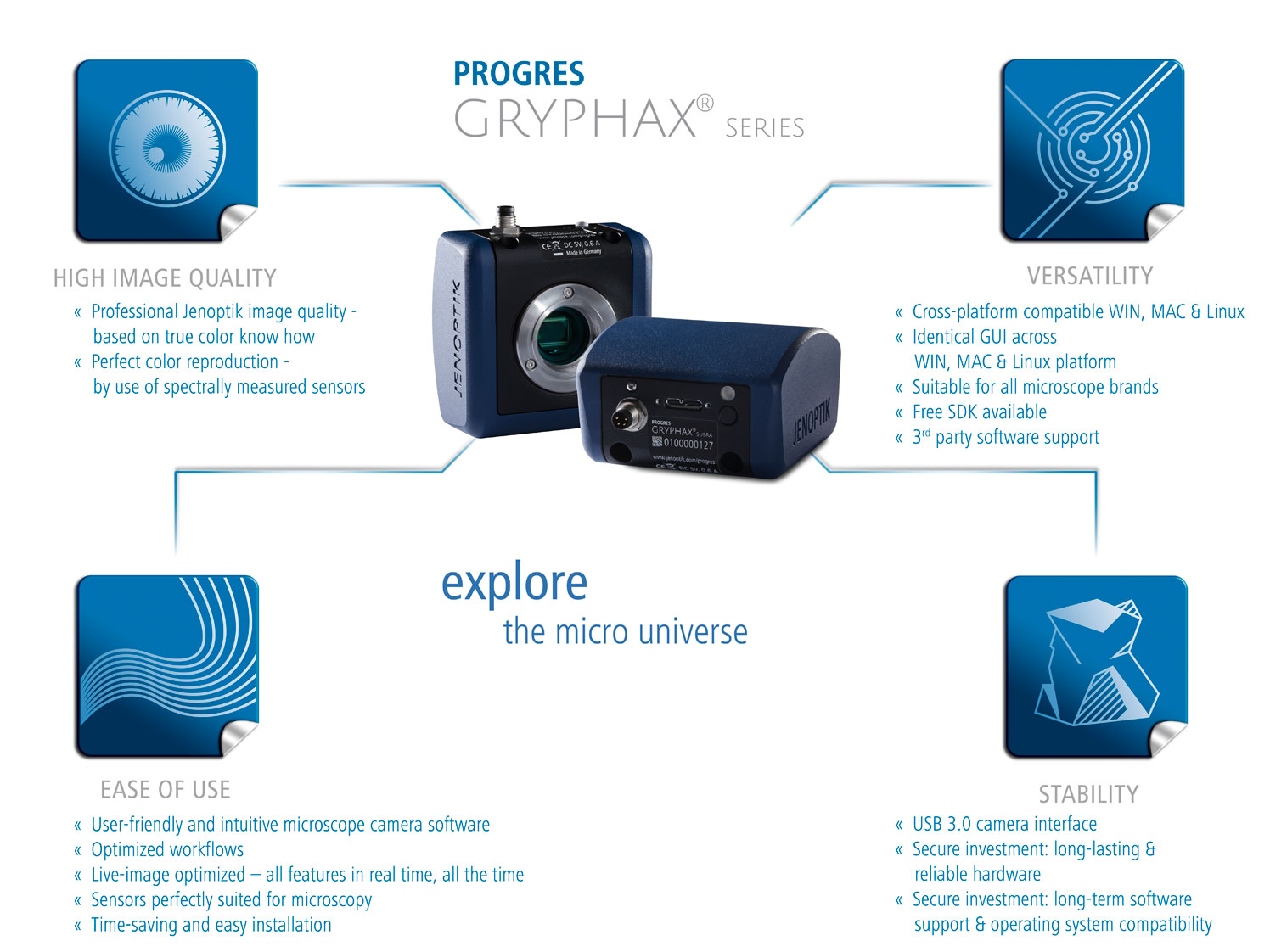

GRYPHAX星空系列相机和图像处理软件
GRYPHAX星空系列相机采用特殊的、2/3’’高灵敏度的传感器，确保更短的曝光时间、更快的图像预览速度、更方便快捷的图像拍摄。
大尺寸的图像传感器带来的、全高清的图像质量。
高水平的量子效率、高保真的色彩还原，确保高质量的图像拍摄。
GRYPHAX星空相机特点
● 高灵敏度：超大尺寸芯片；
● 多种不同技术参数的相机型号可供选择，满足不同的应用需要；
● 大视野：同类相机2倍以上的视野；
● 色彩还原性：高灵敏度的图像传感器融合高保真的色彩还原技术确保真实的图 像结果；
● 省时：全高清模式下的快速预览图像确保快速定位和聚焦；
● 兼容性广：兼容市场上所有品牌的显微镜；兼容各种操作系统；兼容第三方软件；
● 数据传输速度快：超高速的USB3.0接口；
● 性价比高：的性价比优势；
● 质量过硬：德国制造。
GRYPHAX星空系列相机技术参数
GRYPHAX | SUBRA | ARKTUR | NAOS | KAPELLA | RIGEL | PROKYON | |
探索微观世界…… | 全高清分辨率 | 300万和800万像素 | 500万和2000万像素 | 低亮度和明场真彩拍摄 | 低亮度时单色拍摄 | 500万和2000万像素真彩相机 | |
系统要求 | |||||||
图像工作站 | 英特尔i7四核处理器，8G内存 | ||||||
电脑操作系统 | WIN7/8/10/MAC EI Capitan/LINUX Ubuntu 14.04 LTS | ||||||
数据接口 | USB 3.0，无其它额外的供电需求 | ||||||
显示器分辨率 | 1920x1080像素或更高 | 3840x2160像素或更高 | 3840x2160像素或更高 | 3840x2160像素或更高 | 3840x2160像素或更高 | 3840x2160像素或更高 | |
软件（含在软件包中） | PROGRES GRYPHAX（仅支持64位操作系统） | ||||||
图像传感器 | |||||||
芯片类型
芯片尺寸 对角线 | CMOSIS CMOS
2/3’’ 12.75mm | SONY背照CMOS
2/3’’ 10.58mm | SONY 背照CMOS
1’’ 15.58mm | SONY 背照CMOS
1/1.2’’ 13.27mm | SONY 背照CMOS
1/1.2’’ 13.27mm | SONY 背照CMOS
1/1.2’’ 13.27mm | |
像素尺寸 | 5.5x5.5um | 2.4x2.4um | 2.4x2.4um | 5.86x5.86um | 5.86x5.86um | 5.86x5.86um | |
彩色或单色相机 | 彩色 | 彩色 | 彩色 | 彩色 | 单色 | 彩色 | |
数据传输方法/快门方式 | 逐行扫描/全局快门 | 全像素扫描/滚动快门 | 全像素扫描/滚动快门 | 全像素扫描/全局快门 | 全像素扫描/全局快门 | 全像素扫描/全局快门 | |
全传感器分辨率 | 2048x1084像素
| 3840x2160像素 | 5400x3600像素 | 1920x1200像素 | 1920x1200像素 | 1920x1200像素 | |
相机 | |||||||
相机分辨率（预览模式下） | 1920x1080像素到2048x1084像素（30 fps） | 1920x1080像素（50 fps）； 2560x1440像素（30 fps）； 3840x2160像素（30 fps） | 1800x1200像素（50 fps）； 2700x1800像素（30 fps） | 1920x1200像素（60 fps） | 1920x1200像素（60 fps） | 1920x1200像素（60 fps） | |
相机分辨率（拍照模式下） | 1920x1080像素到2048x1084像素 | 1920x1080像素 2560x1440像素 3840x2160像素 | 1800x1200像素 2700x1800像素 5400x3600像素 | 1920x1200像素 | 1920x1200像素 | 1920x1200像素 3840x2400像素 5760x3600像素 | |
相机分辨率（视频模式下） | 全分辨率1920x1080像素（30 fps） | 1920x1080像素 （Max 50 fps） | 1800x1200像素（30 fps）
| 1920x1080像素 （Max 60 fps） | 1920x1080像素 （Max 60 fps） | 1920x1080像素 （Max 60 fps） | |
曝光时间 | 52us-2s | 10us-10s | 10us-10s | 6.42us-60s | 6.42us-120s | 6.42us-60s | |
Gain值 | Max 8 | Max 10 | Max 10 | Max 30 | Max 60 | Max 30 | |
模数转换 | 12bit（4096灰度值） | 10bit（1024灰度值） | 12bit（4096灰度值） | 12bit（4096灰度值） | 12bit（4096灰度值） | 12bit（4096灰度值） | |
的灵敏度阈值 | 13.5e- | 7.2e- | 3.8 e- | 7.0 e- | 7.0 e- | 7.0 e- | |
量子效率（@532nm，绿光） | 0.40 QE（λ）
| 0.64 QE（λ）
| 0.64 QE（λ）
| 0.58 QE（λ）
| 0.64 QE（λ）
| 0.58 QE（λ）
| |
暗电流（DN/e-） | 6.5 DN/13e- | 0.4 DN/6e- | 0.9 DN/3e- | 0.8 DN/6e- | 0.8 DN/6e- | 0.8 DN/6e- | |
饱和容量 | 8000 e- | 15,000 e- | 15,000 e- | 32,000 e- | 32,000 e- | 32,000 e- | |
动态范围 | 56dB | 66dB | 71.8dB | 73.3 dB | 73.3 dB | 73.3 dB | |
滤光片 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | 红外截止滤光片/透明玻璃红外截止滤光片可选 | |
能量功耗 | 约3W | 约3W | 约3W | 约4.5W | 约4.5W | 约4.5W | |
重量 | 约400g | 约400g | 约400g | 约400g | 约400g | 约420g | |
GRYPHAX系列产品类型

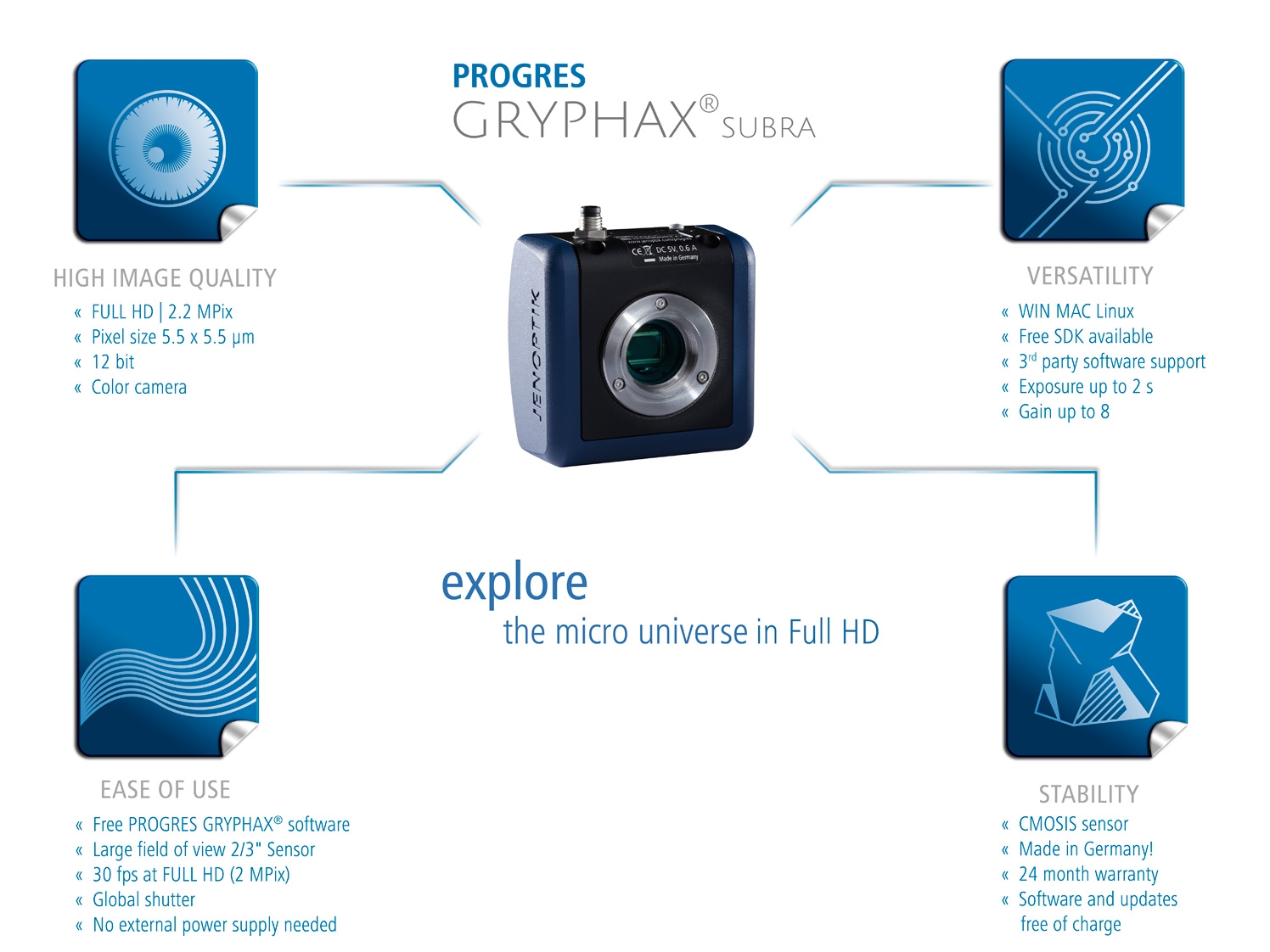

1. GRYPHAX SUBRA
2. GRYPHAX ARKTUR
3. GRYPHAX NAOS
4. GRYPHAX KAPELLA
5. GRYPHAX RIGEL

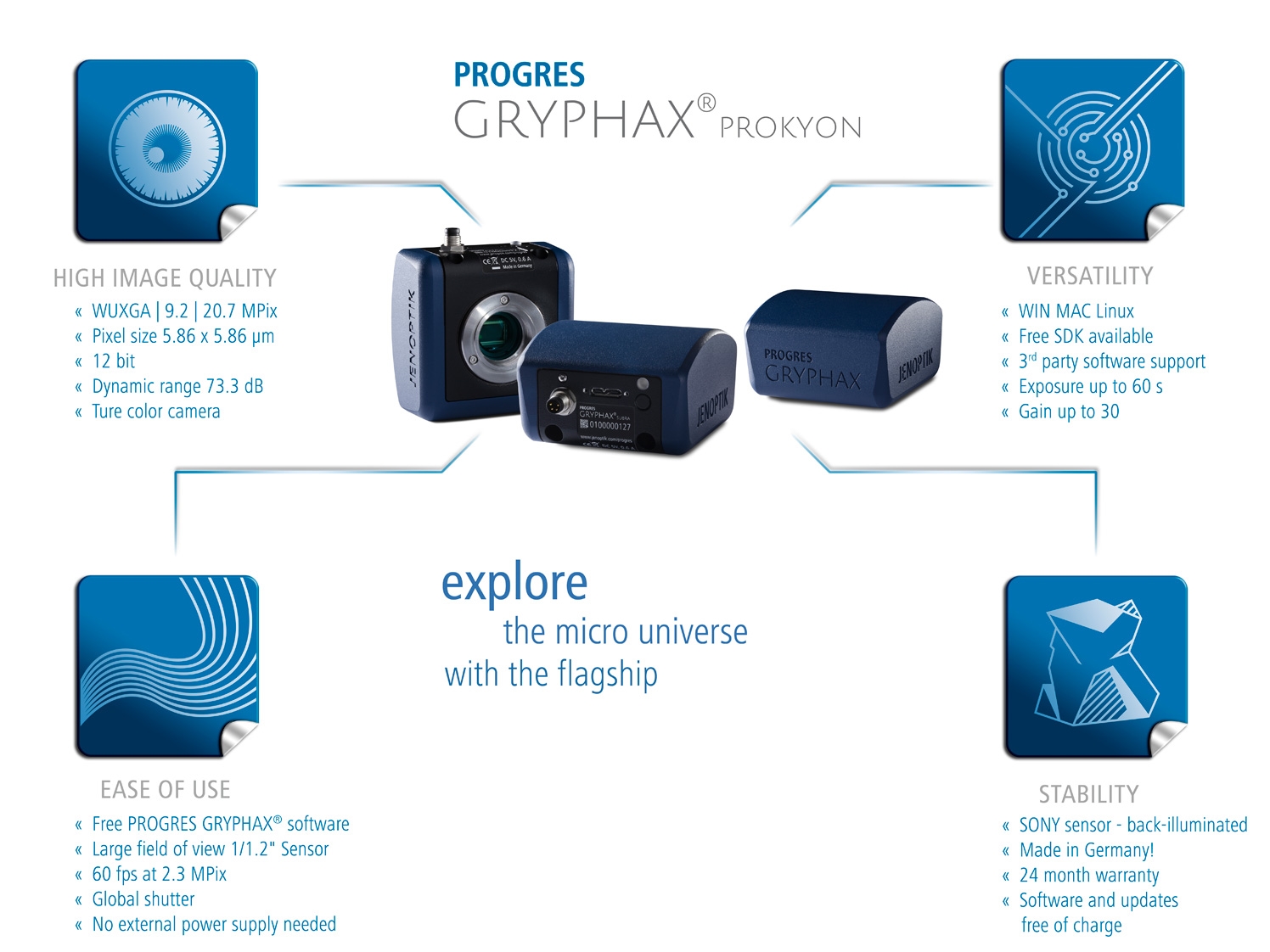

6. GRYPHAX PROKYON
GRYPHAX软件特点
◆ 兼容性强：能在WIN/MAC/LINUX系统下稳定运行；
◆ 界面友好：全新的、更友好的GUI界面, 优化的工作流程和实验方案；
◆ 多功能模块：包括实时聚焦、Z轴三维图像拍摄、全景拍摄、图像拼接、
多色荧光拍摄、视频记录、长时间活细胞动态拍摄、图像后处理模块等；
◆ 高图像质量: 预设16:9显示器上*显示图片；
◆ 多语言可选：免费赠送多语言版本，包括中文、英文、日文、德文等；
◆ 软件免费升级；
◆ 安装快速简单；
◆ 支持对第三方的图片进行分析。
GRYPHAX软件主要功能：
1. 全景拍摄
单视野拍摄图
全景图
2. 图像无缝拼接
3. Z轴多层拍摄
Z-STACK 1 Z-STACK 2 Z-STACK 3

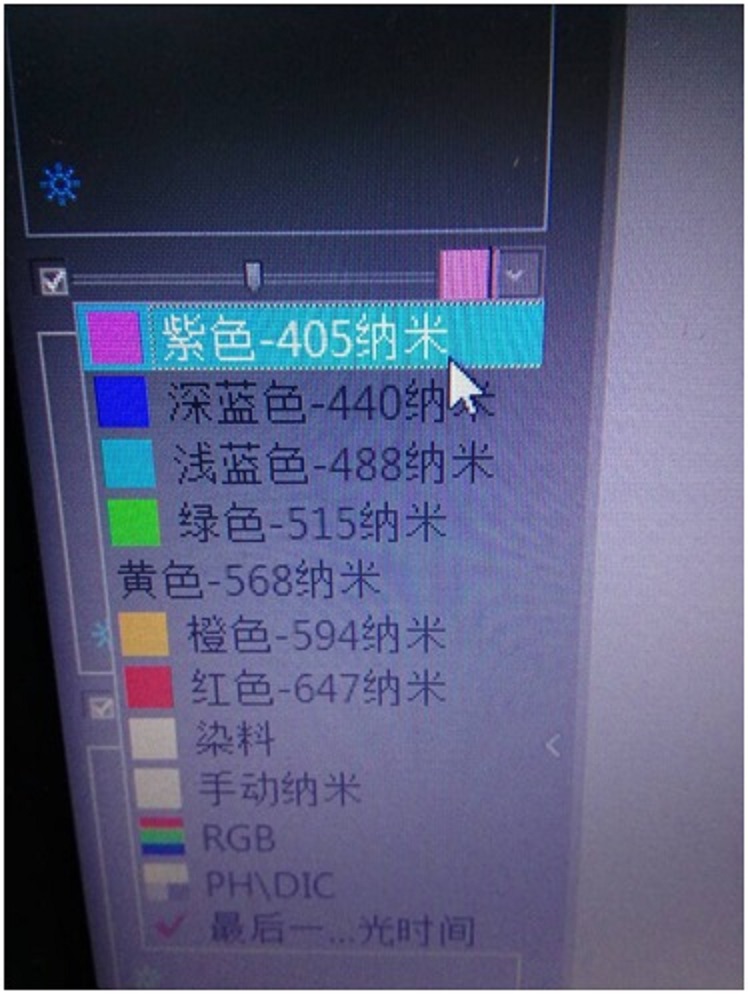

4. 多色荧光拍摄

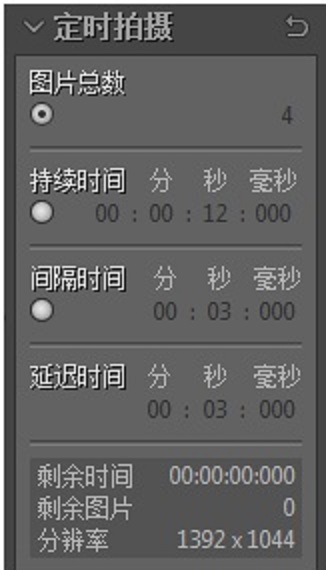

5. Time-Lapse长时间活细胞实验
