提捞车张力测试控制器
提捞车张力测试控制器
一、工作原理

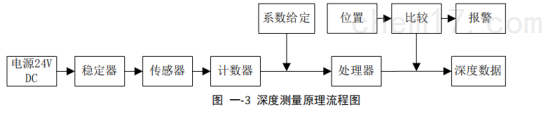

（1）深度测量的工作原理
深度传感器测量到计量滑轮的转动信号，经信号线传输到仪表。仪表处理传感器检测到的信号，转换 为深度数据。深度数据将与预置的位置值进行比较，执行等值报警提示泵值，后由张力显示模块显示出来。工作流程图如下：

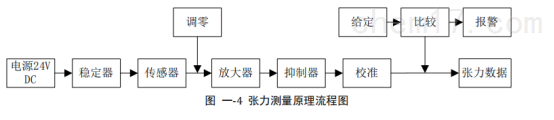

（2）张力测量的工作原理
张力传感器测量到钢丝绳的张力信号，经信号线传输到仪表。仪表处理传感器检测到的信号，转换为 张力数据。张力数据将与预置的给定值进行比较，执行超负荷报警及控制功能，后由张力显示模块显示出来。工作流程图如下：
二、 主要技术参数
电源电压 :AC/DC 24 V
张力显示位数 :3 1/2 位
张力测量范围 :0~10 吨
工作环境 :-35℃~65℃
综合误差 :5%
超负荷报警值 :比张力传感器额定载荷值>50%
深度显示位数 :6 位
深度测量范围 :0~999999cm
工作计数范围 :0~250000cm

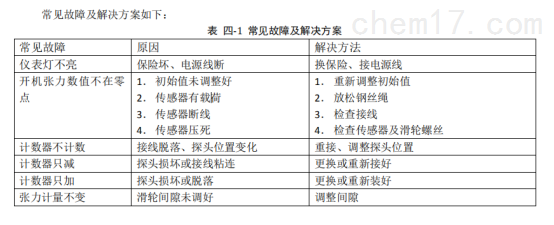

三、常见故障及解决方案
四、 安全与维护
1． 作业完成，及时关闭显示仪仪表电源。
2． 显示器仪表应注意防水、防油污，防止油污进入箱体。
3． 操作人员不得随意打开仪表壳体，更不允许随意改变设定值及转动旋钮。
4． 信号线不慎断裂，查准位置后按原导线颜色接好，做好绝缘及防水（以上必须在切断电源情况下进行）。
5． 其他故障不能自行修理的，应及时通知生产厂派专人维修。
6． 本仪表设计和制造时，充分考虑其适用的环境，故障率极低。工作中应随时检查各导线的情况。
