IDQ红外单光子探测器ID221
浏览: 526
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-09 20:47

详细信息
IDQ红外单光子探测器ID221

具有成本效益的模块,用于在电信波长下进行异步单光子检测

●自由奔跑

●量子效率20%

●低暗计数率<500 Hz

●150 ps定时分辨率

总览

ID221为电信波长下的自由运行模式下的单光子检测带来了重大突破。它是第1个围绕InGaAs / InP被动淬火雪崩光电二极管构建的单光子检测模块。它为需要异步光子检测的应用提供了一种经济高效的解决方案。

经过冷却的InGaAs / InP雪崩光电二极管和相关电子器件经过专门设计,可在自由运行模式下实现低暗计数和后脉冲率。该模块可以在10%,15%和20%的检测概率水平下运行,停滞时间可以设置为1 us至25 us。

光子的到达时间由SMA连接器上可用的100 ns TTL脉冲反映,其定时分辨率低至150 ps,效率为20%。一个简单的USB接口允许用户设置效率等级和死区时间。

提供具有单模光纤或多模光纤(芯直径为62.5微米)的标准FC / PC连接器作为光输入。

ID221配有+12 V 60 W适配器。检测器可提供单模或多模输入。

特征

●可调检测概率(10%-15%-20%)

●可调的死区时间(1至25微秒)

●TTL输出(100 ns,SMA连接器)

●通过USB进行远程控制

●单模或多模光纤连接

应用领域

●量子光学

●量子密码学

●单线态氧

●光纤测量

●拉曼光谱

●眼睛安全激光雷达

●荧光寿命

●光致发光

●IC故障分析

IDQ红外单光子探测器ID221技术指标

Parameter

Min

Typical

Max

Units

Wavelength range1

900



1700

nm

Optical fibre type2

SMF or MMF62.5



Efficiency range calibrated at λ=1.55 µm.

10, 15 or 20

%

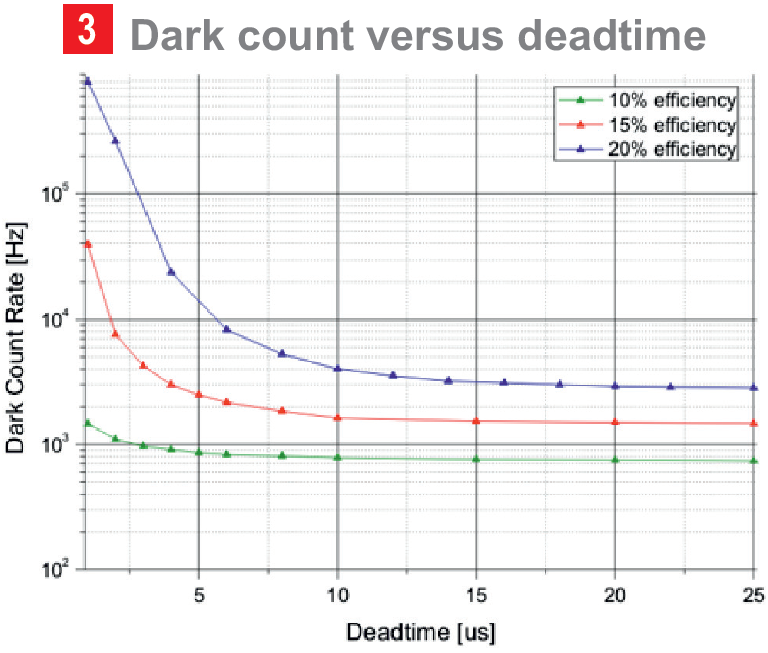

DCR Max @10 µs deadtime (SMF/MMF) 3

10% / 15% / 20% efficiency



ID221-STD

1.2/ 3/ 6

kHz

ID221-ULN

0.8/ 1.5/ 3

kHz

Timing resolution (FWHM) at 20% efficiency

150

ps

Deadtime range

1



25

μs

Deadtime step

1

μs

Detection output pulse

LVTTL / 100ns width



Output connector

SMA



Operating temperature

10



30

°C

Dimensions LxWxH

230x110x120

mm

Weight

2.5

 kg

Optical connector

FC/PC



60 W AC/DC +12 V green power adapter





Input voltage

90~264 VAC - 135~370VDC



Frequency range

47~63 Hz



AC current

1.4A/115VAC 1A/230VAC



Cooling time

5

min

2、Single Mode Fibre SMF28,Numerical Aperture = 0.14 Multi Mode Fibre with a 62.5 μm core diameter,Numerical Aperture = 0.275
