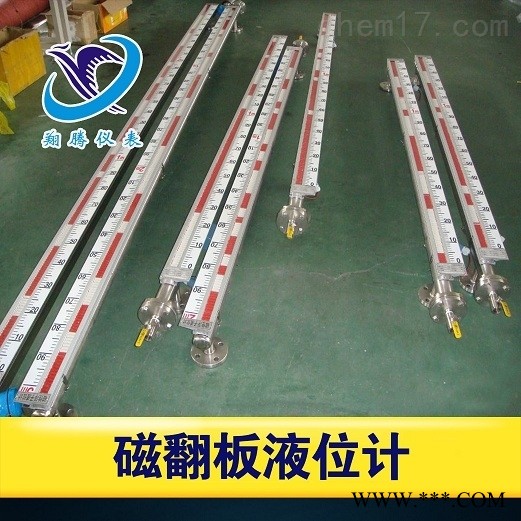

液碱储罐液位计(又称磁翻板液位计、磁性浮子液位计)是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置;其中侧装式磁翻柱液位计是基本的一种产品,其余的各种产品都是在其基础上的延伸;在检测液位的同时我们赋予它们更多的实用功能。
工作原理

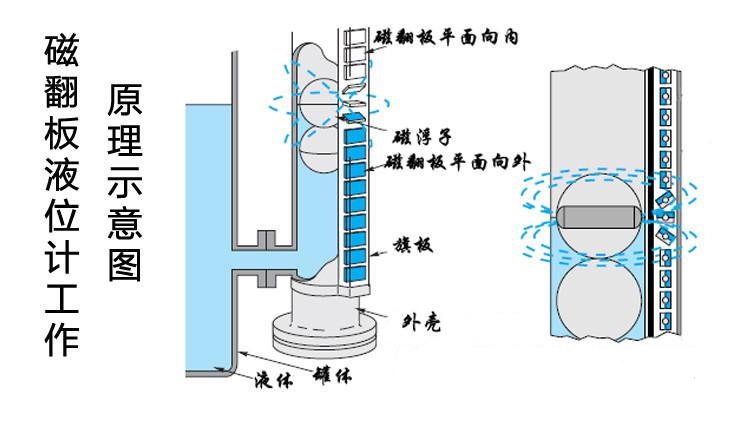

在您选用此产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。XT-UHZ/C系列磁翻柱液位计又称磁性浮子液位计或磁翻板液位计,它通过气相和液相连接法兰与容器相连接。UHZ/C系列磁翻柱液位计根据浮力和磁耦合原理,测量筒内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色翻柱旋转180℃显示红色(反向旋转180℃显示白色)实现了测量和显示被测液面位置的目的。具体解释就是:XT-UHZ/C系列磁翻柱液位计它有一容纳浮球的腔体我们称其为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。每个磁翻柱双色轴向对称结构,两个磁翻柱间的间距为10mm或20mm,分别以白色和红色来指示气相部分和液相部分,也可选择下部白色表示液体部分上部红色表示气体部分。红色与白色交接处就是液相与气相的分界处。该液位计也能用于两种不同密度介质的界面测量。
XT-UHZ/C系列磁翻柱液位计控制型是在磁翻板液位计的基础上增加了磁控开关,在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在磁翻柱液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
液碱储罐液位计类型
1、液位计按功能可分为:基本型(就地指示),带报警器型和带变送器型三种形式。

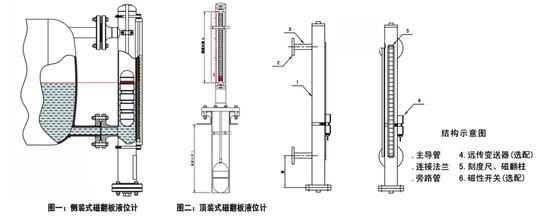

2、基本上按结构可分为:普通型、夹套型、低温防霜型、高温带散热片型、指示器下置型及指示器上置型等类型。
3、按防爆等级报警器和变送器可分为:隔爆型及本质安全型。
液碱储罐液位计主要技术参数
1、基本型液位计
(1)安装中心距:L=500~600mm范围内任意选择
(2)指示误差:±10mm
(3)工作压力:1.6,2.5,4.0,6.3,10.0MPa
(4)介质温度:-80~300℃
(5)介质密度:≥0.45g/cm3
(6)介质粘度:≤1St(10-4m2/s)
(7)接液材质:1Cr18Ni9Ti.304.316.Ti
(8)连接法兰:法兰通径DN20
法兰标准:PN1.6:HG20592~20635-97
PN2.5,4.0:HG20592~20635-97凸面
PN6.3,10.0:HG20592~20635-97凸面
注:法兰标准和通径,设计部门和用户根据需要也可选用其他标准和通径,订货时请注明。如无特殊需要,将按上述标准和通径供货。
(9)安装方式:侧装式
(10)仪表重量:见下表
安装中心距 | 500 | 中心距每增加100mm | 6000 | |
重量(kg) | 基本型 | 12 | 重量递减1.2kg | 78 |
夹套型 | 15 | 重量递增1.5kg | 97.5 |
2、报警器
(1)报警误差:±5mm
(2)输出形式:-常开开关信号;
(3)触点容量:24V.DC,0.3A
(4)工作寿命:>105次
(5)出线口,M20*1.5(内螺纹)
(6)传输距离:3km
(7)环境温度:-40~60℃
(8)防爆等级:隔爆型,Diibt-4
(9)外壳防护等级:IP65
(10)重量:0.5kg
3、变送器
(1)重量:0~6000mm
(2)误差:±10mm
(3)输出信号:4~20mA
(4)负载阻抗:550Ω(240V.DC供电时)
(5)供电电源:24V.DC
(6)出线口:M20*1.5(内螺纹)
(7)环境温度:-40~60℃
(8)防爆等级:Diibt1-4,ibIIBT4
可选项
UHZ-517D- | D 输出(4-20)mA二线制变送器 |
□ 液位开关: C、E、F任选 | |
Q 本安型 | |
B 隔爆型 | |
T 配隔离安全栅 | |
W 蒸汽夹套、水循环加热夹套 | |
X 正空夹套 | |
M 电伴热装置 | |
A 配光柱显示仪表(竖式) | |
B 配光柱显示仪表(橫式) | |
□ 工作压力 MPa | |
□ 介质密度 g/cm3 | |
□ 测量范围 L= mm |
产品特点:
1.液位测量除现场显示外,可远传液位信号,实现报警和自动控制。
2.显示直观醒目,显示方向可根据用户要求改变显示方向。
3.测量范围大,不受容器高度限制。
4.显示器组件与被测介质*隔离,故密封性好可靠安全。
5.结构简单,安装方便,维修简易。
6.耐腐蚀,防爆。
7.可将液位的变化转换成4-20maDC电流信号。
8.无论量程多大都可以正常工作,输出4-20maDC电流信号。
9.使用极限开关来实现上下限的控制。
液碱储罐液位计选型:
企标 | 分割线 | 分割线 | 测量 材质 | 输出 形式 | 等级压力 | 工作温度 | 安装方式 | 法兰通经 | 测量量程 | 结构型式 | 介质密度 | 说明 |
XT | 企标 | |||||||||||
- | 无定义 | |||||||||||
UHZ | 磁性浮球液位计 | |||||||||||
0 | 1Cr18Ni9Ti | |||||||||||
1 | 304 | |||||||||||
2 | 316L | |||||||||||
3 | 衬F46等 | |||||||||||
0 | 无输出 | |||||||||||
1 | 带上下报警 | |||||||||||
2 | 带变送器 | |||||||||||
3 | 带上下报警 带4—20mA输出 | |||||||||||
1 | 1.0MPa | |||||||||||
2 | 1.6MPa | |||||||||||
3 | 2.5MPa | |||||||||||
1 | ≤80℃ | |||||||||||
2 | ≤120℃ | |||||||||||
3 | ≤200℃ | |||||||||||
4 | ≤380℃ | |||||||||||
1 | 顶装 | |||||||||||
2 | 侧装 | |||||||||||
20 | DN20 | |||||||||||
25 | DN25 | |||||||||||
40 | DN40 | |||||||||||
80 | DN80 | |||||||||||
依次 | 用户自选 | |||||||||||
XXX | 例:200代表200mm(按实际中心距写) | |||||||||||
A | 普通型 | |||||||||||
B | 保温型 | |||||||||||
C | 衬里型 | |||||||||||
D | 其他型 | |||||||||||
实际写 | ||||||||||||
XT | - | UHZ | 0 | 1 | 2 | 3 | 2 | 80 | XXX | D | 完整选型 |
磁性浮子液位计安装与维护:
1、液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、根据介质情况,可定期找开排污法兰清洗主体管沉淀物质。
5、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
6、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不伎浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
