安装要求：
采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较*、理想的流量仪表。安装过程中流量计对直管段有哪些要求呢？
1、流量表必须水平安装在管道上（管道倾斜在50以内），安装时流量计轴线应与管道轴线同心，流向要*。
2、流量表上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
蒸汽涡街流量计安装注意事项二、对配管的要求：
流量计安装点的上下游配管的内径与流量计内径相同。
蒸汽流量计安装注意事项三、 对旁通管的要求：
为了保证蒸汽涡街流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，蒸汽涡街流量计流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
蒸汽涡街流量计对外部环境的要求
蒸汽涡街流量计安装在室内，必须要安装在室外时，一定要采用防晒、防雨、.防雷措施，以免影响使用寿命。
工作原理：

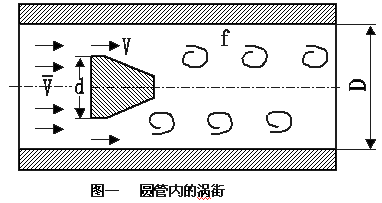

当被测介质蒸汽流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
|
旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。
豆腐厂蒸汽供应计量表产品优势：
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗*，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆zui长10米。
▲量程比宽达20:1。：
优点：
1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，*运行无须特殊维护；
2、实现了机电一体化，日常的计量过程不需人工值守；
3、工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；
4、系统的测量准确度能够满足目前的贸易计量要求（≤1.5%）；
5、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
6、 是采用全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
7、 蒸汽流量计全新的数字滤波和修正功能使流量测量更加精准可靠。
8、采用锂电池供电型无需外接电源既可连续工作两年以上。
蒸汽流量表与涡轮流量计相比，它没有可动的机械部件，从而维护量小，仪表常数稳定，容易在工作环境中保证精度。
与孔板相比，它的测量范围大，压力损失小，准确度高。涡街流量计属于流体振动式流量计，可用于测量饱和蒸汽、过热蒸汽，

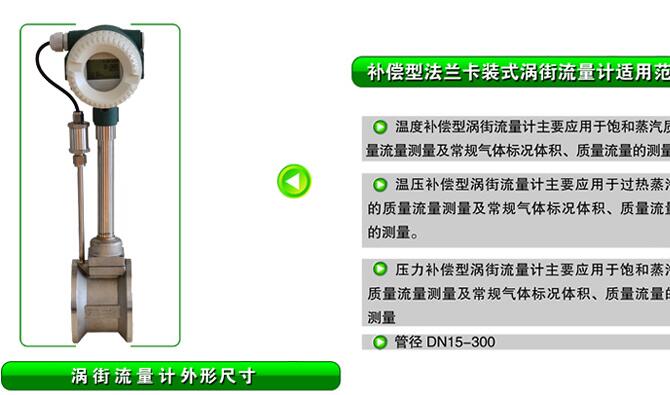

选型参数：
可选择口 径：DN15～DN3000mm
工作的公称压力：0.6～42MPa
正常的工况温度：-180～+500℃
精 度：±0.2～±1.5%FS
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485（或按用户要求协商提供）
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
蒸汽计量表表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN300。
选型：
| 通径 | 流量范围㎡/h | |||||
TG-LUGB-25 | DN25 | 1~12（液体） | 10～100（气体） |
| |||
TG-LUGB-32 | DN32 | 1.5~23（液体） | 15~150（气体） | ||||
TG-LUGB-40 | DN40 | 2.4~32（液体） | 22.6~150（气体） | ||||
TG-LUGB-50 | DN50 | 4~50（液体） | 35~350（气体） | ||||
TG-LUGB-65 | DN65 | 6.3~184（液体） | 60～600（气体） | ||||
TG-LUGB-80 | DN80 | 10~130（液体） | 90~900（气体） | 注：1.蒸汽流量请查看表3 | |||
TG-LUGB-100 | DN100 | 20~200（液体） | 140~1400（气体） | 2.DN250～DN600可按客户要求订货 | |||
TG-LUGB-125 | DN125 | 31~310（液体） | 220～1450（气体） | 3.DN300以上口径*使用插入式涡街流量计可定制 | |||
TG-LUGB-150 | DN150 | 45~450（液体） | 300~3000（气体） | ||||
TG-LUGB-200 | DN200 | 80~800（液体） | 550~5500（气体） |
| |||
TG-LUGB-250 | DN250 | 150~1500（液体） | 880～8800（气体） | ||||
TG-LUGB-300 | DN300 | 200~2000（液体） | 1300～13000（气体） | ||||
TG-LUGB-300 | DN300 | 100~1500（液体） | 1560～15600（气体） | ||||
TG-LUGB-400 | DN400 | 180~3000（液体） | 2750～27000（气体） | ||||
TG-LUGB-500 | DN500 | 300~4500（液体） | 4300～43000（气体） | ||||
TG-LUGB-600 | DN600 | 450~6500（液体） | 6100～61000（气体） | ||||
TG-LUGB-800 | DN800 | 750~10000（液体） | 11000～110000（气体） | ||||
TG-LUGB-1000 | DN1000 | 1200~1700（液体） | 17000～170000（气体） | ||||
| 代号 | 功能1 | |||||
N | 无温压补偿 | ||||||
Y | 有温压补偿 | ||||||
| 代号 | 输出型号 | |||||
F1 | 4-20mA输出（二线制） | ||||||
F2 | 4-20mA输出（三线制） | ||||||
F3 | RS485通讯接口 | ||||||
F4 | 频率输出 | ||||||
| 代号 | 被测介质 | |||||
J1 | 液体 | ||||||
J2 | 气体 | ||||||
J3 | 蒸汽 | ||||||
| 代号 | 连接方式 | |||||
L1 | 法兰卡装式 | ||||||
L2 | 法兰连接式 | ||||||
L3 | 插入式 | ||||||
| 代号 | 功能2 | |||||
E1 | 1.0级 | ||||||
E2 | 1.5级 | ||||||
T1 | 常温 | ||||||
T2 | 高温 | ||||||
T3 | 蒸汽 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 内部3.6V供电 | ||||||
D2 | DC24V供电 | ||||||
B1 | 不锈钢 | ||||||
B2 | 碳钢 | ||||||
|
|
|
|
|
|
|
|

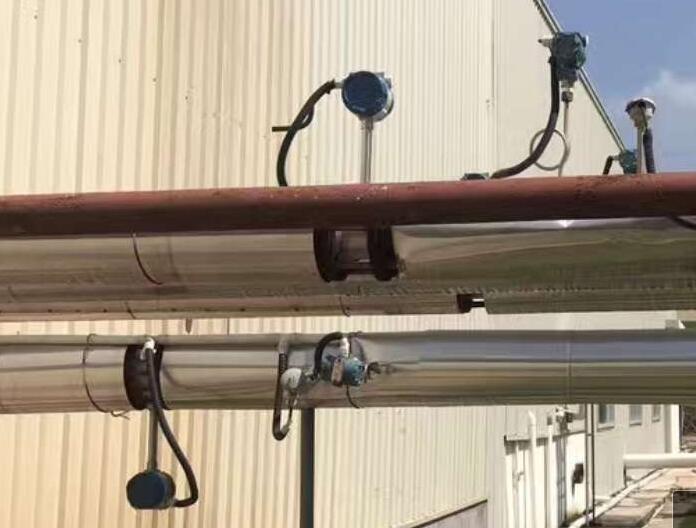

七、现场安装照片
安装焊接的要求：
1、安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等*在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
2、用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接
3、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
流量计接地的要求：
蒸汽涡街流量计流量计应可靠接地，不能与强电系统地线共用。
