真空发生器ZH20DS-03-04-04
喷嘴直径 20 2.0mm
zui高真空压力 S -88kPa
SUP.通口连接口径 03 尺寸:Rc3/8;形式:螺纹拧入
VAC.通口连接口径 04 尺寸:Rc1/2;形式:螺纹拧入
EXH.通口连接口径 04 尺寸:Rc1/2;形式:螺纹拧入
真空发生器ZH20DS-03-04-04
品牌：日本SMC
类别：真空发生器
系列：ZH系列
型号：ZH20DS-03-04-04
产品技术参数：
使用流体：空气
使用压力范围：2.5至6kgf/cm2(250至600KPA)
zui高使用压力：7kgf/cm2(700kpa)
使用温度范围：5至60度
给油：不可
产品特点：
1、喷嘴直径: Φ0.5, Φ0.7, Φ1.0, Φ1.3, Φ1.5, Φ1.8, Φ2.0
2、喷嘴和器体采用一体成形树脂

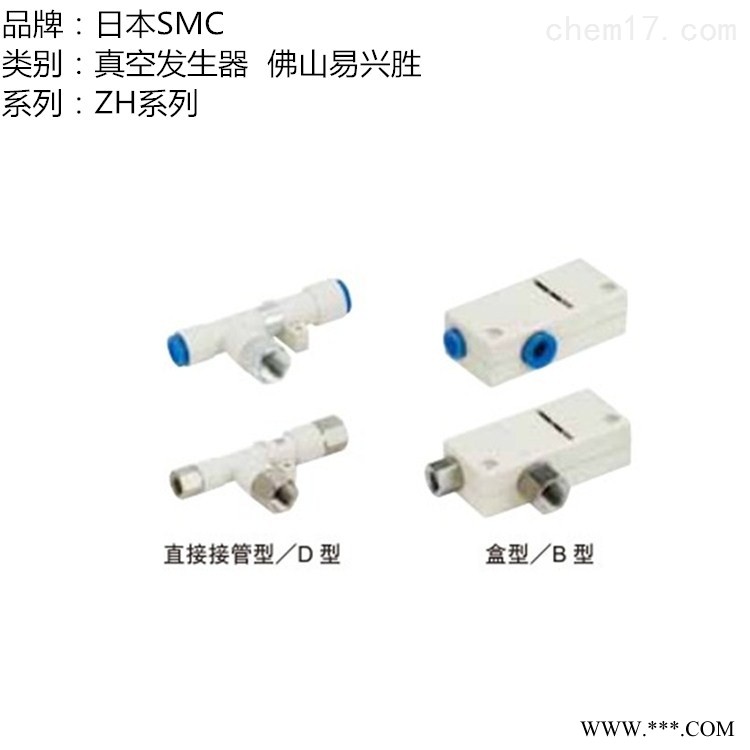

3、2种系列类型可用: 盒型 (内置消声器),直接配管型
型号表示方法：
ZH【07】B【S】-【06】-【06】
--- --- --- ---
1 2 3 4
1、喷嘴直径
05 ：0.5MM
07 ：0.7MM
10 ：1.0MM
13 ：1.3MM
2、zui高真空压力
L :-48KPa
S :-88KPa
3、SUP、通口连接口径
01 ：尺寸：RC1/8,形式：螺纹拧入
06 ：尺寸：6MM，形式：快换接头
08 ：尺寸：8MM，形式：快换接头
F01: 尺寸：G1/8，形式：螺纹拧入
4、VAC、通口连接口径
01 ：尺寸：RC1/8,形式：螺纹拧入
02 ：尺寸：RC1/4,形式：螺纹拧入
06 ：尺寸：6MM，形式：快换接头
10 ：尺寸：10MM，形式：快换接头
F01: 尺寸：G1/8，形式：螺纹拧入
F02：尺寸：G1/4，形式：螺纹拧入
常见型号：
ZH05BS-06-06
ZH07BS-06-06
ZH10BS-06-06
ZH13BS-08-10
ZH05BS-01-01
ZH07BS-01-01
ZH10BS-01-01
ZH13BS-01-02
ZH05DS-06-06-06
ZH07DS-06-06-06
ZH10DS-06-06-08
ZH13DS-08-10-10
ZH15DS-10-12-12
ZH18DS-12-12-12
ZH20DS-12-16-16
ZH05DS-01-01-01
ZH07DS-01-01-01
ZH10DS-01-01-01
ZH13DS-01-02-02
ZH15DS-02-03-03
ZH18DS-03-03-03
ZH20DS-03-04-04
ZH05BS-01-01
ZH05BL-01-01
ZH07BS-01-01
ZH07BL-01-01
ZH10BS-01-01
ZH10BL-01-01
ZH13BS-01-02
ZH13BL-01-02
ZH05BS-F01-F01
ZH05BL-F01-F01
ZH07BS-F01-F01
ZH07BL-F01-F01
ZH10BS-F01-F01
ZH10BL-F01-F01
ZH13BS-F01-F02
ZH13BL-F01-F02
ZH05BS-01-01
ZH05BS-F01-F01
ZH05BL-01-01
ZH07BS-01-01
ZH07BL-01-01
ZH10BS-01-01
ZH10BL-01-01
ZH13BS-01-02
ZH13BL-01-02
ZH05BL-F01-F01
ZH07BS-F01-F01
ZH07BL-F01-F01
ZH10BS-F01-F01
ZH10BL-F01-F01
ZH13BS-F01-F02
ZH13BL-F01-F02
ZH05DS-06-06-06
ZH05DL-06-06-06
ZH07DS-06-06-06
ZH07DL-06-06-06
ZH10DS-06-06-08
ZH10DL-06-06-08
ZH13DS-08-10-10
ZH13DL-08-10-10
ZH15DS-10-12-12
ZH15DL-10-12-12
ZH05DS-06-06-06
ZH05DL-06-06-06
ZH07DS-06-06-06
ZH07DL-06-06-06
ZH10DS-06-06-08
ZH10DL-06-06-08
ZH13DS-08-10-10
ZH13DL-08-10-10
ZH15DS-10-12-12
ZH15DL-10-12-12
ZH13DS-01-02-02
ZH20DS-03-04-04
