一、功能与用途：
多功能光谱感应式水处理器是运用中国水处理研究所新科研成果——共鸣场电子水处理技术开发成功的，具国水平的新一代电子水处理设备。该设备具有防垢除垢、防腐阻锈、杀菌灭藻、活化水质等功能。可广泛应用于空调系统、工业冷却系统、热交换系统、热水锅炉系统及其它各种用水设备系统。
二、工作原理：
多功能是根据不同的水质适应不同频率的电磁场来处理的机理设计。由主机产生变频高频电磁场对水质进行处理，产生共鸣作用，使原有的大缔合体状态水的结合键被深度打断，离解成活性很强的单分子或小缔合体状态的水，从而改变了水的物理结构与特性，增强了水分子的极性，增大了水分子的偶极矩，提高了水分子对钙镁离子、碳酸根离子等成垢组份的水合能力，起到阻止水垢形成的作用。同时，在变频高频电磁场的作用下，使原有的水垢结晶体逐渐变得松软、脱落、溶解，从而达到除垢之目的。氧化腐蚀和垢下原电池腐蚀是水系统管道及设备腐蚀和生锈的主要原因，而在变频高频电磁场作用下，水垢得以控制和去除，溶解氧与水分子结合不易析出，从而抑制氧化腐蚀和垢下原电池腐蚀的发生，起到良好的防腐阻锈的作用。另外，变频高频电磁场使细菌、藻类赖以生存的环境被破坏，并且溶解氧在变频高频电磁场的作用下形成一些如O3、H2O2等对细菌、藻类具*杀伤力的物质，起到杀菌灭藻的作用。新型多功能电子除垢仪采用了共鸣场电子水处理技术，处理效果达到了佳状态。
三、产品型号标识
四、光谱感应式水处理器技术指标：
1、输入电源：220V/50HZ 2、
适应水质：总硬度≤1000mg/L(以CaCO3计)
水温≤90℃公称压力1.0MPa、1.6Mpa
流速≤2.8m/s 3
使用性能：除垢率≥高 防垢率高 杀菌率高 灭藻率高 腐蚀率≤0.125mm/a有效时间≥3h
五、产品特点：
1、技术：共鸣场电子水处理技术即变频高频电磁场水处理技术，世界，代表电子水处理技术新潮流；
2、适应性强：能适应不同的水质，且适应水质的高硬度可达1000mg/L(以CaCO3计)；
3、*：与固频产品比较使用效果更显著；
4、能耗小：比固频产品能耗下降50%以上；
5、体积小：比固频产品体积小30％以上；
6、重量轻：比固频产品重量轻50％以上；
7、阻力小：DⅠ型阻力系数仅为0.2；
8、寿命长：新型除垢仪的使用寿命长；
9、有过滤功能:Ⅱ型除垢仪带有过滤功能,可省去管路系统上的过滤设备
六、多功能微电子水处理器产品结构与参数：

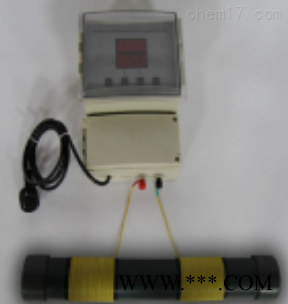

明精产品由主机和副机两部分组成，主机是一个变频高频电磁场(共鸣场)信号发生器，副机是把主机发生的信号发射到水中，对水进行处理的装置。主机和副机采用分体结构，可以一体安装或分体安装，两者之间通过屏蔽线连接。
1.该产品为过滤型电子除垢仪,可以在线运行,反冲洗时只须关水流导向阀,开排污阀即可自动进行反冲洗排污,系统可持续运行,不需设旁路。
2.连接法兰尺寸:PN=1.0MPa按GB9119.7-88标准执行，PN=1.6MPa按GB9119.8-88标准执行。
3.过滤精度为1.2mm，阻力系数为2.5。
4.按用户需要过滤排污可以做成定时控制电动自动排污形式。
七、设备选型：
1、规格确定设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和管道系统直径的公称尺寸一致；规格参数表中的大流量是按流速2.8m/s计算的,对于非过滤型除垢仪(CⅠ、DⅠ型)可以把大流量作为设计流量；对于过滤型除垢仪(DⅡA型)规格参数表中的设计流量是按流速1.5m/s计算的，表中的大流量只是短时间内允许通过的流量，而且和过滤精度有关，表中数据是按照过滤精度为1.2mm时选取的,如过滤精度提高，每提高0.2mm,其设计流量应降低5%，如过滤精度降低,每降低0.2mm，其设计流量可增加5%，但不得超过大流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直到满足为止。
2、型号确定新型SM-DA系列多功能电子除垢仪共有CⅠ、DⅠ、DⅡA三种型号，其中CⅠ、DⅠ为直通式非过滤型，DⅡA为直通式过滤型，用户可根据是否需要过滤，选择其中一种型号。CⅠ宜安装在水平直管，DⅠ、DⅡA可安装在水平直管或立管上(详见安装须知)。
3、压力等级的确定本设备常规公称压力分为1.0MPa、1.6MPa两种，其他压力等级可根据用户要求订制，订货时必须在合同上注明公称压力。
4、过滤精度的确定过滤型除垢仪常规过滤精度为1.2mm，若用户有特殊过滤精度要求，可在0.5mm-2.5mm范围内进行选取，并在合同中注明特殊订制。
5、局部阻力系数过滤型除垢仪规格参数表下附注的局部阻力系数是根据过滤精度为1.2mm时试验取得的，如过滤精度提高，每提高0.2mm，其局部阻力系数将增加0.2，如过滤精度降低，每降低0.3mm，其局部阻力系数减少0.2。以上各点请在设计选型时全面考虑。
八、设备安装：
1、安装须知
A、必须保证系统内的所有水都流经电子除垢仪。
B、非过滤型的除垢仪没有方向性，不分出入口，安装时可根据实际需要，选定其中一个为入口，另一个即为出口；过滤型的除垢仪有水流方向性，应按设备上水流方向标志安装,不可装反；在立管上安装过滤型除垢仪时应选用DⅡA型,且水流是自上而下的。
C、带排污口的除垢仪，在安装时应另接排污阀及排污管。
D、新系统和结垢不严重的老系统可直接安装除垢仪；对于结垢较严重的老系统，必须先清洗再安装除垢仪。
E、主机和副机可一体安装，也可分体安装。当分体安装时，则可把主机安装在便于观察和维护的地方。主副机间的连接屏蔽线一般不应超过五米，有特殊要求需在合同订立时特别声明。
F、过滤型电子除垢仪应安装在带正压力的流体管道上，避免安装在呈低压或负压状态的回水管道或水泵的抽水管段。
2、安装位置A、冷水机组型*空调系统：应在冷却循环水和冷媒水的管路上各安装一台电子除仪，具体如图1所示。
B、热泵机组型*空调系统：应在冷媒水的管路上安装一台电子除垢仪，具体如图2所示。
C、工业冷却系统：应在需要冷却的设备前管路上安装一台电子除垢仪，具体如图3所示。
D、热交换系统：应在热回水管路和供冷水管路上各安装一台电子除垢仪，具体如图4所示。
E、热水锅炉系统：应在供冷水管路和供热水管路上各安装一台电子除垢仪，具体如图5所示。
备注：对D、E两种系统建议采用物理、化学方法协同处理，在除垢仪前装锈垢净加药罐。
