产品型号 YbJ-600型 YBJ-600(B)

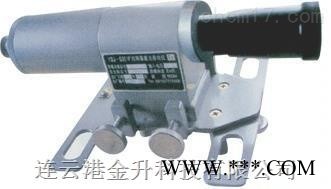

产品简介 本产品采用半导体激光器作为光源，功耗低、光束重量好、体积小、重量轻、安装使用简便、性能稳定可靠，可广泛用于矿山巷道掘进时的指向定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直等。
主要技术指标
项目
| 技术指标 |
有效射程 | ＞800m |
输出功率 | ≥5mW |
光斑直径 | ≤70mm(在800m处) |
工作电流 | ≤60 mA |
激光束水平/垂直调节范围 | ≥±2.5 |
防爆型式 | ExmibⅠ |
防护等级 | IP54 |
外形尺寸 | Φ46×230×110mm |
重量 | ≤1.60kg |
配套设备 | DJJ3.7/127型防爆交流电源 |
YHJ-3.7型本安直流电源 |
技术参数（YBJ-600矿用激光指向仪）
激光功率：≥10mw
工作距离：800m处中心光斑≤35mm（光斑大小可调）
输入电压：127v、220v、36v、4.5v
光束调节范围：水平±16°垂直±12°
水平位移调节：±25mm
垂直位移调节：依锚杆长度而定
防爆类型：隔爆型
工作温度：-20℃~40℃
激光管工作电压：DC3v
工作电流：≤70mA
仪器重量：2.7kg
外形尺寸：300*190*140(mm)
三：结构特点
本仪器由半导体激光管、微型稳压电源、光学系统、调焦系统、隔爆结构和调节装置组合而成，为一体式激光指向产品。
本仪器集中我公司原有激光产品的许多优点，造型新颖，调节灵活，安装快捷、方便、安全性能高，使用寿命长。发光器采用进口晶体管，可随意调焦，可更换激光管及稳定电源。本仪器在-20℃~40℃环境中及在海拔5000米以上高原环境中都可正常使用。
四：使用方法
通电之前，拧开喇叭头⑥，取出当板、密封圈⑤，拧下防爆腔上防松螺钉③，然后拧下后盖④,把稳压电源⑦抽出，用φ10mm三芯电缆线与稳压电源⑦上两接线端子连接。然后按顺序将上述零件逐一拧紧。通电后即可调节所需的掌子面中腰线光束，首先，将锁紧螺母⑩松开，然后拧动螺钉⑨可调节水平角度和水平位移。拧动可调节垂直角度，各部件、机构调整后，应将锁紧螺母⑩拧紧即可。
五：安装方法
与锚杆连接一点或多点安装：如图2、图3，根据仪器下托板安装孔的直径φ16mm及四孔的中心距离（130X130mm）预先在巷道顶部打入一根或两根、四根φ16mm的锚杆，将仪器托板安装孔对准锚杆穿入，用锚杆上下螺母及垫片压紧仪器托板至牢固为止。根据施工情况，自制钢板一块（220X220X6mm）用双头螺栓四根（M16X260mm）将仪器悬挂与钢板相连接，用钢板夹住棚梁（工字梁）然后拧紧双头螺栓上下螺母固定即可。需要大幅度调整时，可采用双头螺栓的上下螺母来调节；调到仪器光束基本理想时，用微调机构来实现高精度调节，调整完毕后将锁紧螺母拧紧，该仪器可正常使用。(煤矿用防爆激光指向仪YBJ-600|带煤安证激光垂直仪 煤矿用防爆激光指向仪YBJ-600|带煤安证激光垂直仪 煤矿用防爆激光指向仪YBJ-600|带煤安证激光垂直仪 煤矿用防爆激光指向仪YBJ-600|带煤安证激光垂直仪)
