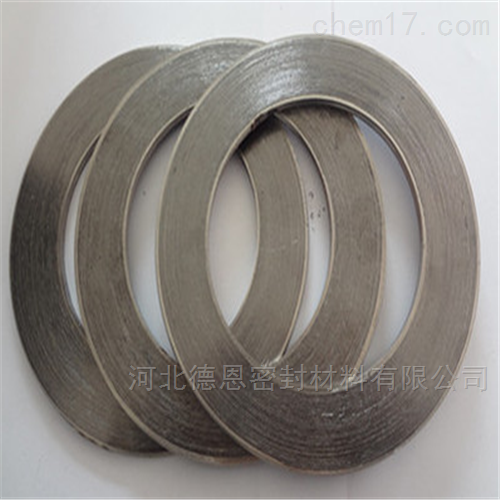

A型基本型缠绕垫片
金属缠绕垫片是选用优质合金带或不锈钢带材料，以石墨、石棉、四氟作填充材料，作“V"或W"型相间螺旋缠绕制成。 应用于石油、化工、机械、冶金、电力、造船及管道、阀门、泵、压力容器、冷凝器、塔、人孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适应在剧烈的温度交变场合应用。

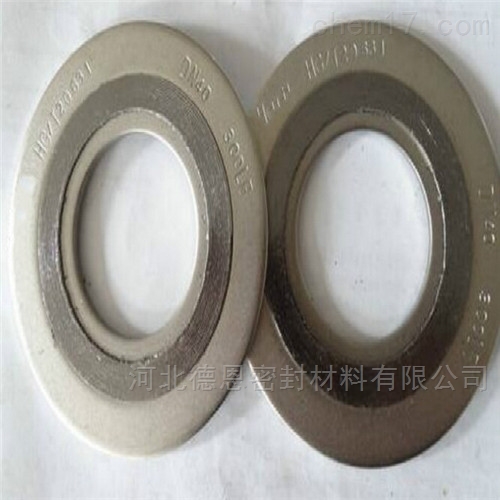

带内外环材质: OCr18N19SS304316316L蒙乃尔、纯钛带外环，带内 环，基本形。
石墨金属缠绕垫片使用温度-200-850℃使用压力0-20Mpa
石棉金属缠绕垫片使用温度-200-500℃使用压力0-25Mpa
四氟金属缠绕垫片使用温度-200-260℃使用压力0-10Mpa
组成缠绕式密封垫片的金属带、软填料、内、外定位加强环的材质，您可根据不同的介质和操作条件，按此表分别选用自由组合。各种软填料适用温度、压力范围性能:垫片压缩、回弹性能的试验条件和指标
金属缠绕垫片作业指导一、 目的 本指导书是为了保证生产的工艺安全性，并防止由于金属缠绕垫片的损坏而给生产带 来的影响。 二、 范围 本指导书主要用于金属缠绕垫片的选型、使用和安装的要求 三、 金属缠绕垫片的种类 金属缠绕垫片的材料，主要的密封部位是由金属缠绕带和非金属填料带，交替缠绕在 一起形成的，其中，金属缠绕带的通用材料为 304SS 不锈钢和 316L/316SS 不锈钢， 非金属填料带的通用材料为石墨(Graphite)和四氟乙烯（PTFE ）； 为了配合法兰密封面的类型不同，金属缠绕垫片的机构类型基本分为四种：基本型 A、 带内环型 B、带外环型 C、带内外环型 D；不同类型的法兰面配合，规定选择不同的垫 片类型 法兰种类及缠绕垫片形式： 法兰种类 平面法兰 凸面法兰 凹凸法兰 缠绕垫片形状 仅带外环缠绕垫片 带内外环缠绕垫片 仅带外环缠绕垫片 带内外环缠绕垫片 基本型缠绕垫片 仅带内环缠绕垫片 基本型缠绕垫片 平面和凹槽法兰 填充料 石墨缠绕 石棉缠绕 四氟缠绕 温 度(°C) -200~550 -150~450 240~260 仅带内环缠绕垫片 大操作压力(kg/cm2) 250 100 100 四、 金属缠绕垫片的选型 在选择金属缠绕垫片的时候，根据法兰标准确定垫片标准，通常垫片标准配合 法兰标准选择，首先要掌握根据所密封介质的工况压力、法兰的标准和类型，规定好 所选金属缠绕垫片的结构类型、压力等级；再根据所密封介质的工况温度、化学腐蚀 特性，来选择能适用的金属缠绕带材料和非金属填料材料，原则上要选择能耐工况温 度和腐蚀的金属和非金属材料；后根据法兰公称通径和结构选择相应的垫片尺寸， 按照标准规定的标注示例来标注自己所选的垫片，就可以确定了选型；如果是非标的 缠绕垫片，所要确定的是金属和非金属的材料，再者是垫片的结构尺寸厚度，同时还 要考虑的因素包括：足够的垫片应力保证密封、防止过度压缩垫片所设计的安装结构 （一般由两个配合法兰的结构尺寸确定）、大型垫片安装的安全特性、非标垫片结构 对整体设备结构成本影响等； 金属缠绕垫在订货时需注明以下参数，范例： 1 、金属缠绕垫的类型： A B C D 2 、法兰标准： ASME B16.20 3 、管路通径、压力等级： 2" 150Lbs 4 、材料种类：内环 SS316 ；金属缠绕带 SS316 ；填料带：石墨；外环：碳钢 五、 金属缠绕垫片的安装与使用 安装使用应注意以下事项： 1、密封垫片与法兰密封面应清洗干净，不得有任何影响连接密封性能的划痕、斑 点等缺陷存在。 2、密封垫片外径应比法兰密封面外小，密封垫片内径应比管道内径稍大，两内径 的差一般取密封垫片厚度的 2 倍，以保证压紧后，密封垫片内缘不致伸入容器或管道内， 以免妨碍容器或管道中流体的流动。 3、密封垫片必须安放在法兰的正中心，这点对于凸肩法兰尤其重要; 4、安装密封垫片必须保证均匀对称的紧固连接螺栓;但不应拧一次就达到设计值。 一般至少应循环 2～3 次，以便密封垫片应力分布均匀。 5、在阀门管道系统运行一周期后，检查和重新校正连接螺栓的扭矩; 6、为保证密封垫片使用寿命，请不要使用液体或金属基体的防粘剂或润滑剂。 7、管道如有泄漏，必须降压处理后再更换或调整安装密封垫片。
内外环金属缠绕垫选大城密封 金属缠绕垫片的种类：基本型金属缠绕垫、带外环金属缠绕垫、带内环金属缠绕垫、带内外环金属缠绕垫、换热器用（带筋）、异形金属缠绕垫。
金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
A型基本型缠绕垫片
