产品名称：温度变送器
产品概述：
SBWR（Z）带热电偶（阻）一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶、热电阻与模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中－200℃～＋1600℃范围内的液体、气体介质和各种特质的温度，将温度信号转变成与温度信号成线性的4～20mADC电流输出信号，送显示、调节记录仪表或计算机进行集散控制。
本产品广泛应用于石油、化工、冶金、电力、轻工、纺织、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、计算机等配套使用，组成各种温度测量控制系统。
特点：
■ 具有高精度的冷端补偿电路，全温度范围内补偿精度±0.5℃；
■ *的非线性校正电路，输出信号与被测量温度成线性关系；
■ 内带漂移自校正系统，在整个工作温度范围内保证精度。
技术参数：
■ 基本误差：±0.2% ±0.5% ±1%
■ 环境温度变化影响：
对于0.2级:0.02%F.S/℃
对于0.5级:0.05%F.S/℃
对于1.0级:0.05%F.S/℃
■ 输出： 4-24mADC,二线制传输
■ 供电电压：14-34VDC,额定电压24VDC
■ 负载能力：见下图的Rl～Vs关系
供电电压为时，负载为0-500Ω
■ 热电偶冷端补偿误差：工作温度范围内，小于1℃
■ 工作温度范围：-25～+85℃
■ 储存温度:-25～+125℃
■ 相对湿度：5～95%,无冷凝
■ 现场显示式表头精度：模拟式指针表头为：±2.5%
数字式显示表头为：±1.0%
■ 功耗：＜0.5W
接线盒外形尺寸
装配式
| d | M | H | S | D。 | 公称压力 | ||
Φ12 | M27*2 | 32 | 32 | Φ40 | 10 | |||
| d | D2 | D1 | d0 | 公称压力 | |||
Φ12 | Φ70 | Φ54 | Φ6 | 常压 | ||||
| dD2 | D2 | D1 | D0 | d0 | H | h | 公称压力 |
固定螺纹
| Φ12 Φ16 Φ20 | Φ95 | Φ65 | Φ45 | Φ14 | 19 | 3 | 6.4 | |
| d | M | h | s | D0 | 公称压力 | ||
锥形 | M33*2 | 32 | 36 | Φ48 | 30 | |||
固定螺纹锥形保护管

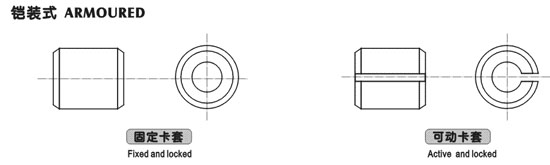

铠装式
形式 |
| 基本参数Φ | Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 |
卡套螺纹 | M | M16*15 | M12*15 | |||||
S | 22 | 19 | ||||||
H | 15 | |||||||
固定卡套公称压力 | 26Mpa | |||||||
可动卡套公称压力 | 常压 | |||||||
卡套法兰 | D | Φ60 | Φ50 | |||||
D0 | Φ42 | Φ36 | ||||||
D1 | Φ24 | Φ20 | ||||||
d0 | Φ9 | Φ7 | ||||||
s | Φ22 | Φ19 | ||||||
固定卡套公称压力 | 25Mpa | |||||||
可动卡套公称压力 | 常压 | |||||||
工作端形式均为绝缘型
保护管材料的使用温度和热响应时间
装配式
保护管直径 | 保护管材料 | 使用温度℃ | 响应时间 | |
* | 短期 | |||
Φ16 | 钢玉管 | 1600 | 1800 | ＜150 |
高铝管 | 1300 | 1600 | ||
1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | |
Cr25Ti | 1000 | 1100 | ||
碳钢20# | -200~+600 | 800 | ||
Φ20 | 钢玉管 | 1600 | 1800 | ＜240 |
高铝管 | 1300 | 1600 | ||
1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | |
Cr25Ti | 1000 | 1100 | ||
碳钢20# | -200~+600 | 800 | ||
Φ25 | 钢玉管 | 1600 | 1800 | ＜360 |
高铝管 | 1300 | 1600 | ||
1Cr18Ni8Ti | -200~+800 | 900 | ＜90 | |
Cr25Ti | 1000 | 1100 | ||
碳钢20# | -200~+600 | 800 | ||
铠装式
套管直径 | Φ2 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 |
热电偶响应时间（S） | ＜0.5 | ＜1.2 | ＜2.5 | ＜4 | ＜6 | ＜8 |
热电阻响应时间（S） | - | ＜3 | ＜5 | ＜8 | ＜12 | ＜15 |
订货须知：
订货时应注明：
1：产品名称
2：型号
3：分度号
4：测温范围
5：总体精确度及保护管材料、外径、总长、插入深度
6：安装联接方式
7：环境温度
8：防暴型产品的防爆标志
9：数量
10： 交货期
·用户订货时若没注明精确度，则对SBWR系列带热电偶的一体化提供1级产品；对SBWZ系列带热电偶·的一体化提供0.5级产品。
·带工业装配式热电偶（阻）一体化保护管总长=插入深度+150mm
特殊规格订货可经双方协商决定o
·订货举例：
★本安型SBWZ系列带铂电阻的—体化量度变送器PT100，0℃～100℃总体精确度±0.5%，保护管材料1Cr18Ni9Ti，外径Φ16，总长=350mm，插入深度=200mm，固定螺纹安装M20×1.5，环境湿度-25～+85℃，二线制传输方式，一体化现场安装非隔离型，防爆标志为Exiall CT5则型号为:SBWZ-246PW/G230i/350×200/0-100℃（固定螺纹M20×l 5,保 护管材料1Cr18Ni9Ti
★隔爆型SBWR 系列带铠装热电偶的—体化
K型，200℃-800℃，总体精确度±1%保护管材料1Cr18Ni9Ti
铠装热电偶外径Φ6，总长=1000mm，插入深度=850mm，固定卡套螺纹安装，环境温度-25℃～120℃，二线制传输方式，—体化现场安装非隔离型，防爆标志为Exd Ⅱ BT4 则型号为： SBWR216TW/K240J/1000×850/200～800℃（保护管材料
1Cr18Ni9Ti）
★显示型SBWR系列带工业装配式热电偶的一体化
S型液晶显示，总体精确度±1%保护管材料钢玉管，保护管
外径Φ2,0总长=1000mm，插入深度=850mm，固定螺纹安装，
M12×1，环境温度-25℃～+120℃，二线制传输方式，一体化现场安
装非隔离型．防爆标志为Exd Ⅱ BT4，则型号为： SBWR256TY/G25Dd/1000×850/200～1600℃（保护管材料钢玉管,固定螺纹M12×1）

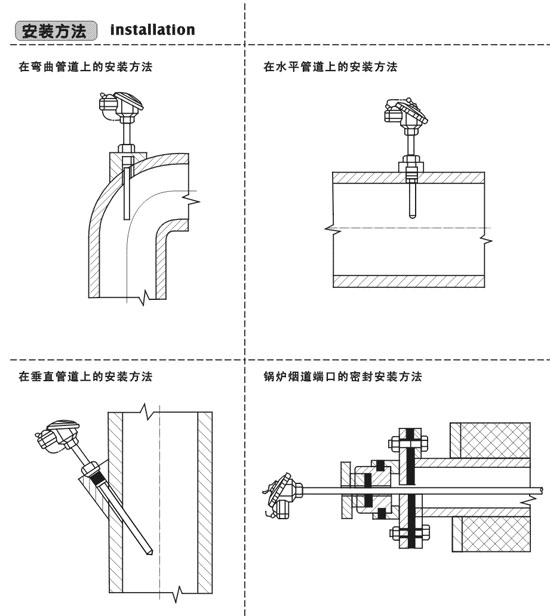

安装方法：
