 乙二醇用液位计主要技术指标

1、乙二醇用液位计量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.51090～2
3、乙二醇用液位计介质粘度： ≤0.0203Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、 安装方式：侧装式、顶装式、底装式
8、 防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0　DN25　HG20593（侧装式）

PN1.0　DN100　HG20593（顶装式、底装式），可以根据用户的需要特殊定制。

注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。

技术参数

测量范围：300~12500mm

精确度：指示±10mm

测量原理：浮力原理、磁耦合传感技术

测量介质：各种液体及腐蚀、易燃易爆液体介质

输出形式：现场显示、报警、变送器输出

工作压力：≤6.3Mpa

介质温度：≤450℃

介质密度：≥0.45g/cm3

介质粘度：≤0.15pa·s

防爆等级：Exd Ⅱ BT6.ExiacT6

防护等级：IP66

材质：各种牌号不锈钢、PVC等

连接方式：法兰DN20、DN25（松套）

安装方式：侧装、顶装

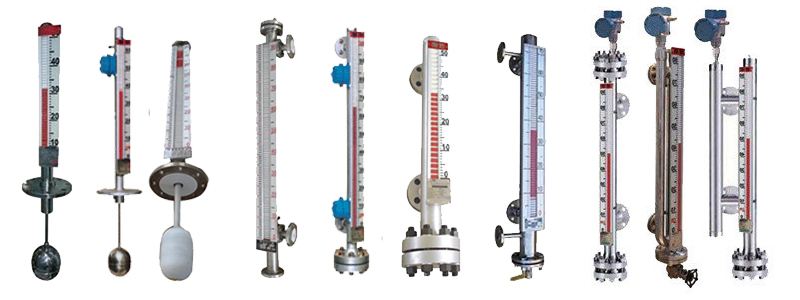

由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。乙二醇用液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列乙二醇用液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 UHZ系列乙二醇用液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

乙二醇用液位计

正确组装使用及维护

1、 本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响乙二醇用液位计的正常工作；

2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；

3、 安装必须垂直，乙二醇用液位计与容器引管间应装有球阀，便于检修和清洗；

4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；

5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；

8、 应根据介质情况，不定期清洗主导管清除杂质；

9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

10、  安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

11、当配有远传配套仪表时需做到如下几条：

（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

（2）、远传配套仪表上感应面应面向和紧贴主导管；

（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；

（4）、远传配套仪表与显示仪表或工控机之间的连 单独穿保护管敷设或用屏蔽二芯电缆敷设；

（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

乙二醇用液位计分类及适用场合：
1、普通型：适用于低、中、高压、无特殊防腐要求场合。
2、真空型：适用于超低、超高温、低、中、高压、无特殊防腐要求场合。
3、 防霜型：适用于低温、低、中、高压、无特殊防腐要求场合。
4、乙二醇用液位计地下型：适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
5、夹套型：适用于需保温或冷却，低、中、高压,无特殊防腐要求场合。
6、内衬里型：四氟或其它衬里，适用于特殊防腐要求的低、中、高压场合。
7、防腐型：PP或PVC材质、适用于常温、常压耐腐蚀场合。

工作原理：
     主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

乙二醇用液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。乙二醇用液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上系可将液位。乙二醇用液位计界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。UHZ系列乙二醇用液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

乙二醇用液位计产品选型表

乙二醇用液位计

▲产品正确安装调试

1、用户产品到货后应首先检查产品的包装质量，包装箱应按好无损，标志清晰，对包装已有明显损坏的应及时查清问题和责任，如无包装质量问题，可开箱取出产品。

2、必要时可对仪表进行简单的检验

拆下浮子室法兰将浮子按箭头向上的方向装入浮子室，重新装上浮子室法兰，注意装好密封垫并均匀紧固，将下连接法兰堵死，由上法兰口缓缓注入水，指示器应有液位指示且动作灵敏无跳动，仪表即正常，如指示器未能跟踪指示可用备用工具磁钢把显示翻柱吸起使之与浮子室内的磁浮子耦合或用磁钢自上至下，自下*吸引翻柱使其指示正确。

3、液位计应按要求垂直安装在工艺操作员便于观察与操作的场合，法兰的结合面应加密封垫，检查各紧固件及密封面并加以紧固。

4、液位计安装在压力容器上，应和容器一起按有关规程进行压力试验或者经受1.25倍工作压力的水压试验及1.05倍工作压力的气密性试验，确认无渗漏后方可投入使用。

5、带报警开关乙二醇用液位计出厂前根据用户定货要求的工作压力，介质密度配好浮子并经校准、仪表使用时一般不需调试，实际使用时如发现有少量偏差或要求精确校准可微调显示器位置予以解决。

6、报警点的调整方法：将报警开关置于所需报警点处，将磁钢在报警点上、下移动，用万用表检查报警点是否动作，如位置有误差，将报警开关作相应的上、下移动，直至准确为止。

7、变送器的调试方法：将磁钢置于传感器的零位处，下端的干簧管吸合，阻值大，调整“零点"电位器，使输出为4mA，在将磁钢置于传感器的量程高位处，调整“量程"电位器，使输出为20 mA。

8、在拆卸防爆型的变送器或报警开关时，应先切断电源。

▲产品维护与保养

1、对于被测介质中含有杂质或粘滞物的要经常对浮子进行清洁处理，防止浮子卡死，拆装浮子时特别注意浮子的方向如果装反则仪表不能正常工作。

2、为了避免影响翻柱转动和观察，液位计的表面应定期进行清洁处理，以防其表面积有过量的污物和粉尘。

3、液位计搬运时小心轻放，不可倒置，并防止雨淋、暴晒及强烈的冲击震动。

4、当筒体因过长而存在一定挠度时，应设法对筒体适当加以支持。

▲产品订货须知

1、订货时请注明型号规格、测量范围、安装高度、介质密度、介质温度、及工作压力等。

2、用户如使用JB及HG法兰或其它规格的法兰时可专门提供，我公司人员将协助您选型或为您设计制造特殊产品。

3、用户订购防爆产品时，若需附带安全栅应予特别注明

4、收到发货后请及时开箱验收，安装箱单所列项目清点附件及资料，对遇

到的问题请及时与本厂经营科联系，以得到尽快解决。

5、用户须根据表下表自备配套法兰及密封垫等连接件。
