一、柴油流量计概述

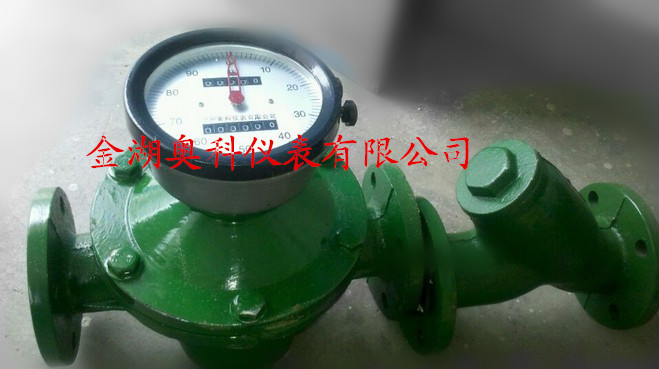

AK-LC系列齿轮柴油流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
二、柴油流量计测量原理

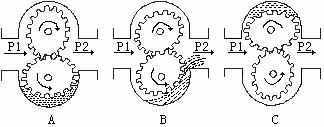

在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
三、柴油流量计产品特点：
◆ AK-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁*液体介质的计量。
◆ AK -LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ AK -LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
四、柴油流量计主要技术参数
★本安防爆: ExiaⅡCTSdⅡBT4
★连接方式: 法兰连接:DN10～DN200
★安装方式: 水平、垂直
★口径系列: DN10，15，20，25，40，50，80，100
★压力损失: ≤0.1MPa
★精度等级: 普通型0.5级，高精度0.2级
★介质压力: 普通型1.6MPa,高压型3.2MPa
★粘度范围: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
★介质温度: 普通型＜120℃，高压型＜200℃
★表体材质: 铸铁、铸钢、不锈钢等
★转动部件: 铝合金、不锈钢等
关键词：柴油流量计，柴油流量计价格，柴油流量计厂家！
基本误差限（%） | ±0.5 | ||||
公称压力（MPa） | 1.6 | ||||
工作温度（℃） | -30-＋160 | ||||
液体粘度（mPa﹒s） | 0.6-200 | ||||
型 号
|
公称通径（mm）
| 流量范围（m2/ h） | |||
石油产品粘度（mPa﹒s） | 化学液体粘度（m2/ h） | ||||
0.6-2 | 2-8 | 8-200 | 0.6-200 | ||
AK-LC-10 | 10 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 | 0.1-0.4 |
AK-LC-15 | 15 | 0.38-1.5 | 0.25-1.5 | 0.15-1.5 | 0.3-1.5 |
AK-LC-20 | 20 | 0.75-3 | 0.4-3 | 0.3-3 | 0.6-3 |
AK-LC-25 | 25 | 1.5-6 | 0.8-6 | 0.6-6 | 1.2-6 |
AK-LC-40 | 40 | 3-15 | 2-15 | 1.5-15 | 2.4-12 |
LC-50 | 50 | 4.8-24 | 3.2-24 | 2.4-24 | 3.8-19 |
AK-LC-80 | 80 | 12-60 | 8-60 | 6-60 | 10-50 |
AK-LC-100 | 100 | 20-100 | 13-100 | 10-100 | 16-80 |
AK-LC系列椭圆齿轮流量计外形尺寸表（铸铁、不锈钢）
单位：mm
型 号 | 公称通径Dg | 总长L | 总宽H | 总高B | 中心高A | 法兰D | 法兰孔D1 | 螺栓孔n-φ |
AK-LC-15 | 15 | 180 | 124 | 205 | 158 | 95 | 65 | 4-φ14 |
AK-LC-20 | 20 | 180 | 124 | 225 | 168 | 105 | 75 | 4-φ14 |
AK-LC-25 | 25 | 245 | 184 | 240 | 171 | 115 | 85 | 4-φ14 |
AK-LC-40 | 40 | 250 | 184 | 270 | 187 | 145 | 110 | 4-φ18 |
AK-LC-50 | 50 | 340 | 255 | 305 | 210 | 160 | 125 | 4-φ18 |
AK-LC-80 | 80 | 420 | 310 | 390 | 260 | 195 | 160 | 8-φ18 |
AK-LC-100 | 100 | 440 | 330 | 440 | 280 | 215 | 180 | 8-φ18 |
LC系列椭圆齿轮流量计尺寸表(铸钢)
单位：mm
型 号 | 公称通径Dg | 总长L | 总宽H | 总高B | 中心高A | 法兰D | 法兰孔D1 | 螺栓孔n-φ |
AK-LC-15 | 15 | 200 | 138 | 220 | 160 | 105 | 75 | 4-φ14 |
AK-LC-20 | 20 | 250 | 164 | 232 | 180 | 125 | 90 | 4-φ18 |
AK-LC-25 | 25 | 300 | 202 | 252 | 185 | 135 | 100 | 4-φ18 |
AK-LC-40 | 40 | 300 | 202 | 293 | 208 | 165 | 125 | 4-φ23 |
AK-LC-50 | 50 | 384 | 262 | 394 | 312 | 175 | 135 | 4-φ23 |
AK-LC-80 | 80 | 450 | 337 | 452 | 332 | 210 | 170 | 8-φ23 |
AK-LC-100 | 100 | 555 | 442 | 478 | 370 | 250 | 200 | 8-φ25 |
