1.概述

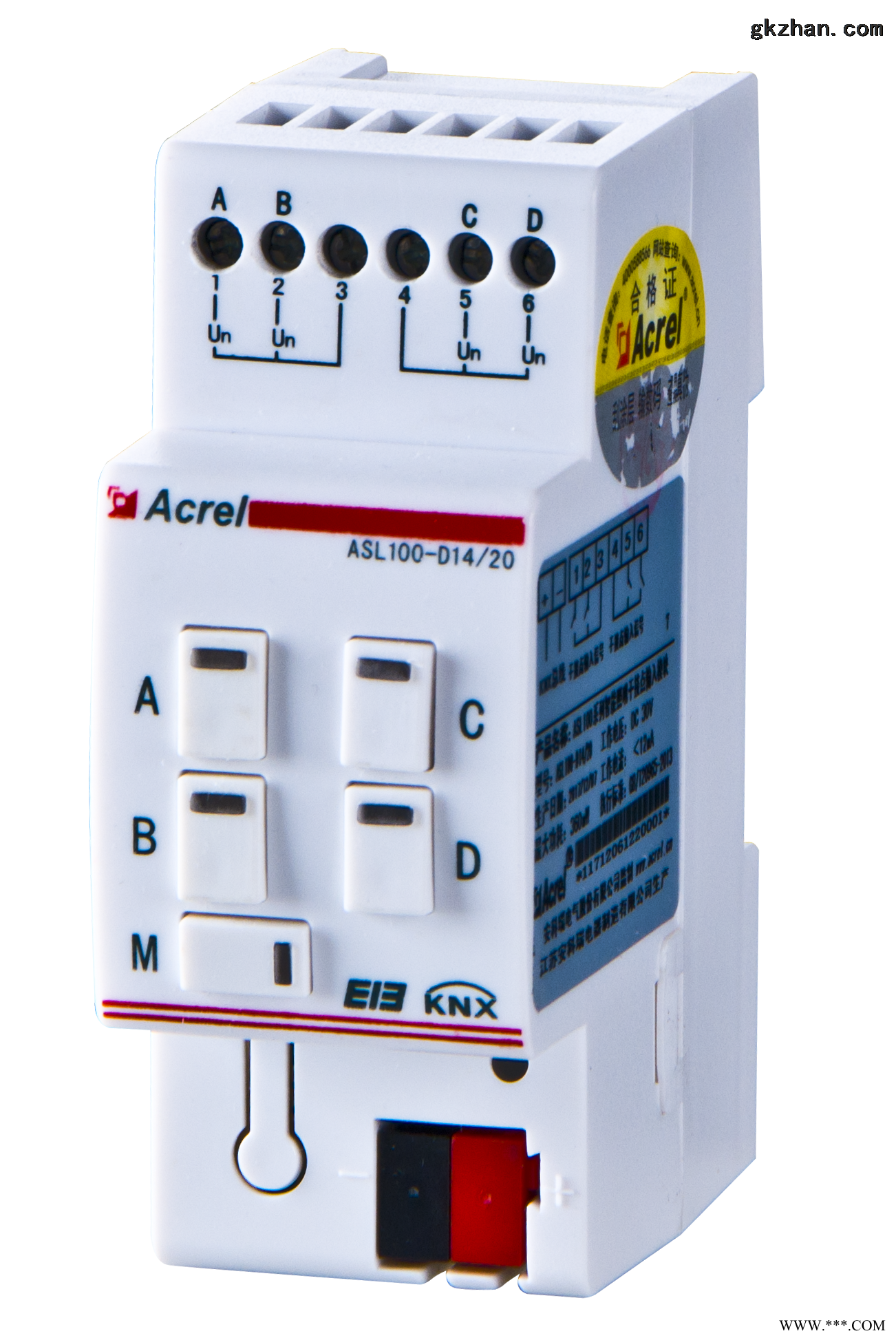

ASL100-DIx/20系列干接点输入模块(以下简称干接点)，是安科瑞推出的基于Acrel-bus智能控制系统的二进制输入模块。该产品符合企业标准《ASL100系列智能照明控制系统》的规定，采用欧洲KNX通信总线，干接点上的按键可作为输入信号将外部控制信号转换为适用于KNX系统的控制信号进行控制。该干接点模块可以根据实际需求选择调光、开关灯等功能。该模块采用先进的单片机技术，具有高稳定性、高可靠性，为人们生活的舒适度、便捷化提供了可靠的保证。
2. 技术参数
供电特性 | KNX总线馈电 | DC21～30V |
供电电流 | <12mA | |
功耗 | <360mW | |
外部连接 | 外部输入 | 干接点信号 |
KNX-TP1 | 使用符合KNX标准的双绞线电缆 | |
负载端接线端子 | 要求使用0.5nm～0.6nm的扭矩进行端接 | |
操作和显示界面 | 编程按键以及对应的指示灯 | LED指示灯在等待编程是呈红色，编程过程中及编程完成后都呈绿色 |
外壳防护等级 | IP20 | |
温度范围 | 工作温度 | -5℃～+45℃ |
存储温度 | -25℃～+55℃ | |
运输温度 | -30℃～+70℃ | |
环境要求 | 最大空气湿度 | 95% |
机械参数 | 尺寸（mm） | 36x90x62 |
重量（g） | 83.5±1g | |
安装 | 标准35mm轨道安装 | EN60715 |
颜色 | 白色（火花纹） | |
认证 | KNX | |
