1.概述

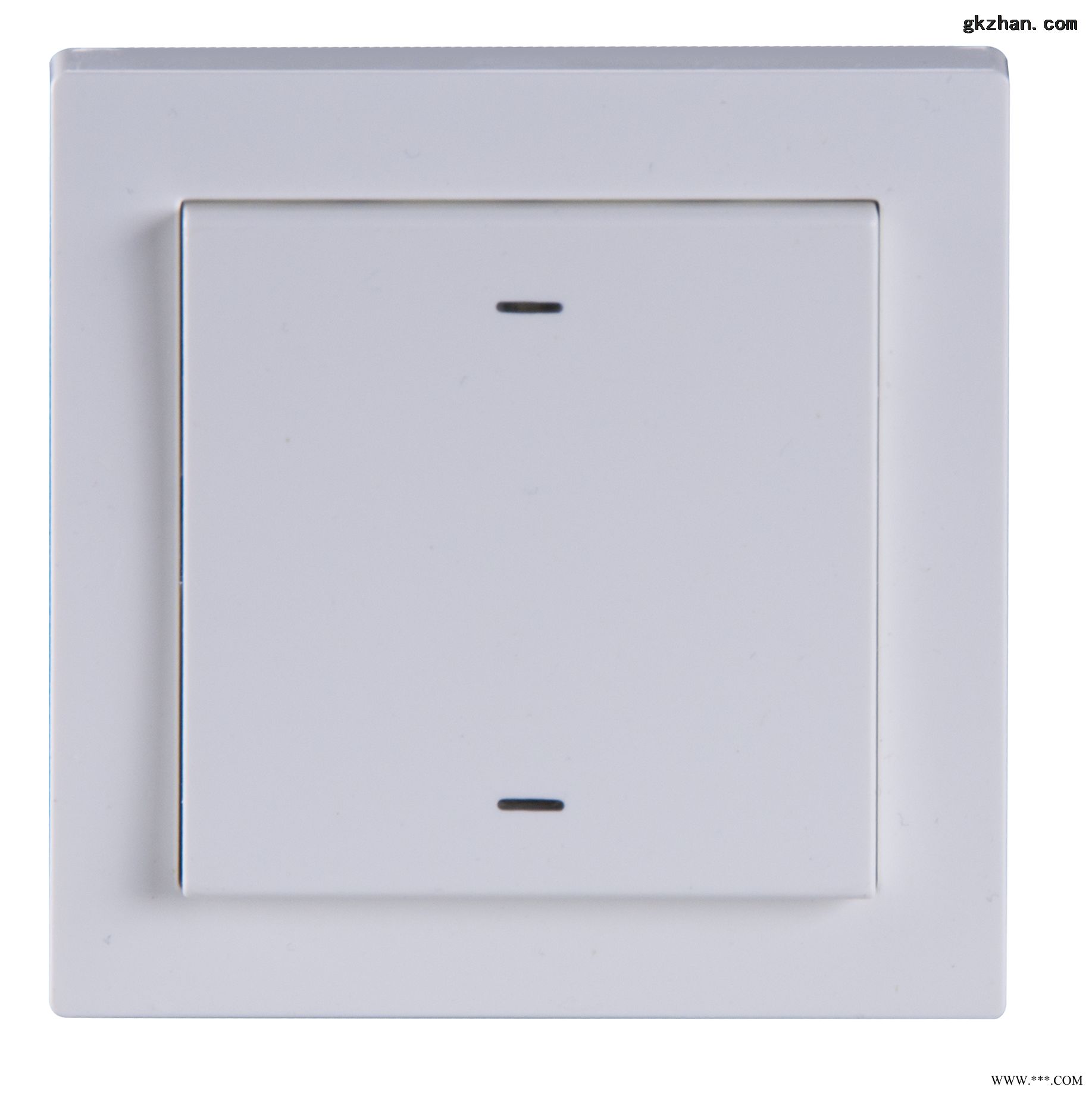

ASL100-Fx/x系列智能面板(以下简称智能面板)，是Acrel-bus智能照明控制系统输入控制模块，智能面板配合其他控制模块（如开关驱动器、调光驱动器、传感器等）可实现大型公建楼宇照明系统的智能化控制。
智能面板采用先进的单片机技术，是具有高稳定性、高可靠性的智能控制模块。产品符合国标《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。智能面板接入KNX系统后，总线电源可为其提供一个30V的直流电压用于模块供电和系统的通信，实现弱电控制强电，避免智能面板直接控制强电存在的危险。
2. 技术参数
供电特性 | KNX总线供电 | DC21～30V |
供电电流 | <12mA | |
功耗 | <360mW | |
外部连接 | KNX-TP1 | 符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线） |
负载端接线端子 | 使用标准的KNX总线端子 | |
温度范围 | 工作温度 | -5℃～+45℃ |
存储温度 | -25℃～+55℃ | |
运输温度 | -30℃～+70℃ | |
环境要求 | 最大湿度 | 95% |
外壳防护等级 | IP20 | |
安装 | 标准86盒安装 | |
