医院做为大型公共建筑，对照明设计要求较高。它不仅要控制照明光源的发光时间、 亮度， 而且与其它系统来配合不同的应用场合做出相应的灯光场景。安科瑞智能照明采用与KNX兼容的Acrel-Bus总线组网方式，通过IP网关接入智能照明控制系统，实现定时控制、高峰全开、亮度调节等各种场景控制，使照明系统按照预先设定的各种模式工作，改善空间光色、立体感、色饱和度，营造舒适宜人灯光效果，节能减耗、有利于人们的身心健康，提高管理水平。
安科瑞智能照明控制系统组网方式灵活，扩展方便，当系统模块数量较少、距离较近、范围较小时，各设备以树形枝状延伸，构成支路系统智能照明控制系统；当系统模块数量较多、距离较远、范围较大时，用支线耦合器组成多条支路，构成区域智能照明控制系统；当系统模块数量很多、距离很远、范围很大时，用支线耦合器、区域耦合器等构成楼群智能照明控制系统。
1. 医院智能照明系统概述

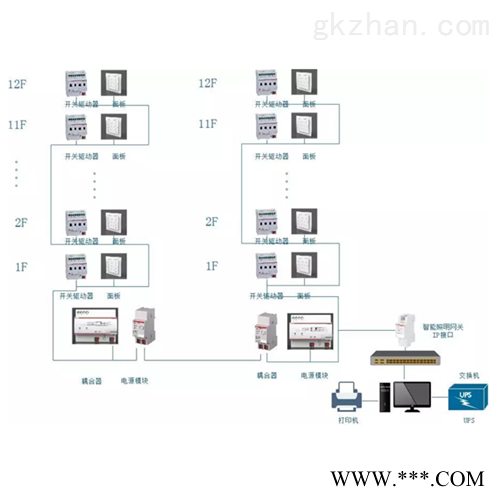

1.1. 系统的架构
◇Acrel-bus智能照明控制系统中，所有的设备都是通过一种统一的通信介质（如：双绞线、电力线或868MHz无线通信）相互连接在一起。
◇该系统中，所有的设备及整个系统如何工作都是通过ETS工具软件（Engineering Tool Software）编制定义的。
◇系统中，除电源模块外，所有的总线设备都拥有*的物理地址，物理地址一般是根据实际工程的拓扑结构确定的。
◇开关、调光等控制信号都是以报文的形式在总线上的各个设备间进行传输的。

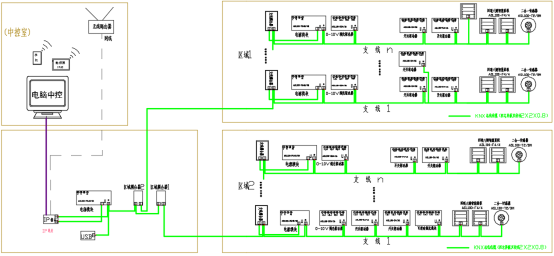

1）Acrel-bus智能照明控制系统采用分层结构，系统分为线、区域这两级结构单元。
2）线是系统中zui小的结构单元，一条线至少需要一个电源，zui多可供应64个总线设备。每条支线实际所能连接的设备数取决于所选电源的电容量和支线元件的总耗电量。
3）一个区域上zui多可有15条线通过线路耦合器连接。一个区域中zui多可连接15*64个总线元件。
4）系统可通过区域耦合器、支线耦合器扩大其容量，一个系统zui多可以由15个区域组成，系统中zui多可连接15*15*64=14400个元件
注意：
在同一条支路中：所有系统总线电缆总和不超过1000米，
任何两个元件之间的总线电缆长度均不超过700米，
电源到任何元件的总线电缆长度均不超过350米，
如若有两个电源供应器，电源之间的总线电缆长度不得小于200米。
1.2.医院智能照明系统的优点
Acrel-Bus智能照明控制系统的优点体现在以下几个方面：
1）系统所采用的KNX总线标准有多家制造商支持，产品只要符合KNX标准，就可实现互换性，可做到不同厂商不同产品间无缝兼容，便于将来的维护。
2）系统结构是分布总线式结构，系统内各智能模块不依赖于其他模块而能够独立工作，模块之间应是对等关系，所以系统可靠性更高。
3）实现多点共同控制时，不需要增加连接线的数量，系统内任何一点的控制方式，只需通过设备参数设置实现。
4）可在iPad上实现智能控制，控制界面可选择语言，可加入图片，控制更便捷更人性化。
5）智能照明控制系统可自成体系，也可通过OPC方式与BA系统互联。
6）系统维护方便，更换或升级系统内元件时，不需要关闭整个系统。
7）该系统有多种控制方式，例如可以实现就地智能面板控制、人体感应控制、光线感应控制、定时控制、场景预设控制及集中控制。
8）该系统能与消防系统进行联动，在出现消防报警时，可由系统强制打开所有回路，方便人员疏散。
9）总线元件及现场控制面板运行在30VDC低电压下。
10）该系统中多种控制方式可灵活结合使用，使得管理更方便更人性化。
1.3. 系统的功能
◇手动控制：根据实际要求通过安装在各个区域的智能面板和触摸屏可实现对灯光开/关、亮度等实现实时控制。
◇自动控制：可用不同功能的传感器（如：照度传感器和人体移动传感器）可根据外界环境实现对灯光的自动控制。
◇场景控制：可预先设置不同场景进行切换。
◇定时控制：系统自动按照预设的运行时间完成灯光的控制，确保在非正常工作时间内的zui小能源消耗。
◇中央控制：对于所有的控制可实现实时监控并有效控制整个照明区域，使得控制方式更加方便快捷，节省人力电力。
◇系统联动：该照明系统可与物业管理系统，楼宇自控系统，安防及消防系统联动。
1.4 现场设备层仪表1) 电源模块
功能说明：
KNX/EIB系统标准供电电源，耦合总线信号，并且监测KNX/EIB系统的电流。另外本系列的电源提供一个30V的辅助直流电压，为其他的外设(如触摸屏幕、IP网关等)提供电源。该模块多可以为64个设备供电，带总线复位、过流指示和短路保护。
2) 开关驱动器
功能说明：
开光驱动器，支持KNX总线协议，用于对设备进行开关控制的驱动器，具有逻辑、延时、预设、场景、阈值开关等功能。
3) 0-10V调光驱动器
功能说明：
0-10V调光模块，支持KNX总线协议，用于控制调光回路，具有软开/关功能， 每一回路能同时被8个场景调用，能检测回路状态。尤其适合对白炽灯、LED灯和低压卤素灯进行调光，还具有开关、场景、状态反馈等功能。
4) 可控硅调光模块
功能说明：
可控硅调光模块，支持KNX总线协议，作为调光模块既可以直接控制输入电源的通断来控制负载的通断状态，还可以通过相位控制方法实现对输入电压的调节从而实现LED的调光功能。
5) 人体感应和光照度传感器
功能说明：
智能照明传感器，支持KNX总线协议，可感受外界信号、物理条件（如光、红外、微波），并将感应的信息传递给其它KNX模块（如调光器、开关驱动器），实现其功能。主要用于智能照明控制系统中公共走道、门厅、车库等需要自动控制场所。
6) 智能面板
功能描述：
智能面板，支持KNX总线协议，用于接受按键触动信号，可通过区分短按与长按并结合不同参数配置实现开关、调光、场景、窗帘控制、调温、报警等功能。
7) 干接点输入模块
功能说明：
干接点信号输入模块，支持KNX总线协议，用于接受外部干接点信号输入，可通过不同参数配置实现开关、调光、场景、窗帘控制、数值发送、计数、调温、报警等功能。
8) 智能触摸屏
采用电容触摸屏
固件可通过TFT卡离线升级 ·
主界面和二级界面均支持滑屏翻页
二级界面按键数大18，多可分为两页显示
按键功能可通过数据库配置
行机界面可选时钟或电子画册
直接连接到KNX总线，无需转换器
具有开关、调光、场景、窗帘控制、温控、安防、RGB调光、自定义等功能
