ASL100 系列开关驱动器
安科瑞 宣依依
1.概述
ASL100 系列开关驱动器(以下简称模块)，是 Acrel-bus 智能照明控制系统输出控制模块。该驱动器和其 他模块（诸如智能面板、干接点等）连接到一起，组成一套完整的控制系统，实现大型公建、楼宇照明系统 的智能控制。
该驱动模块采用先进的单片机技术，是具有高稳定性、高可靠性的智能控制模块，产品符合国标 GB-T20965-2013《控制网络 HBES 技术规范_住宅和楼宇控制系统》的规定。该模块在通信端使用总线电源提 供 30V 的直流电压用于模块供电和系统的通信，在输出端通过继电器控制回路的通断，同时可以检测回路电 流，通过参数设置，实现故障报警、超载检测等功能。

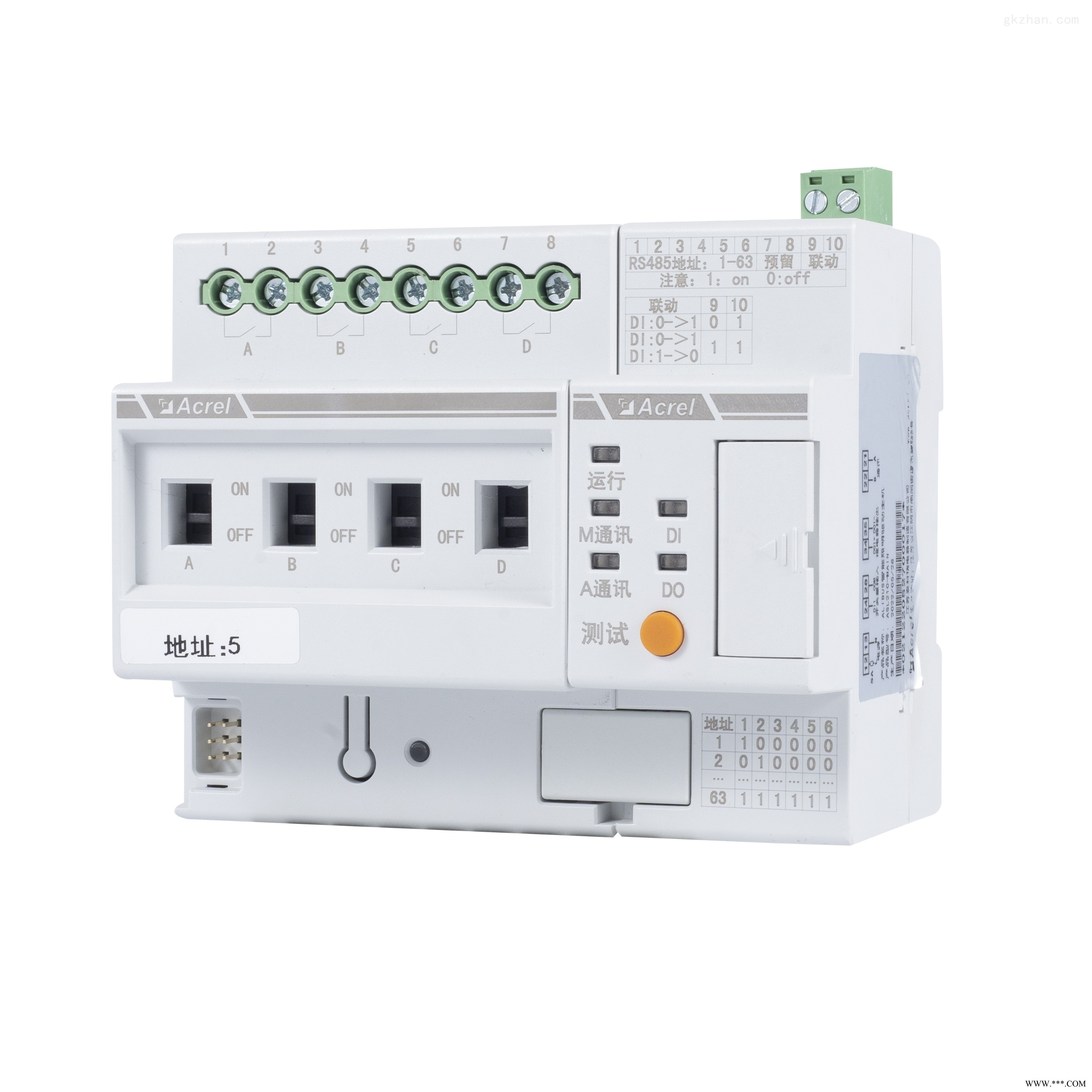

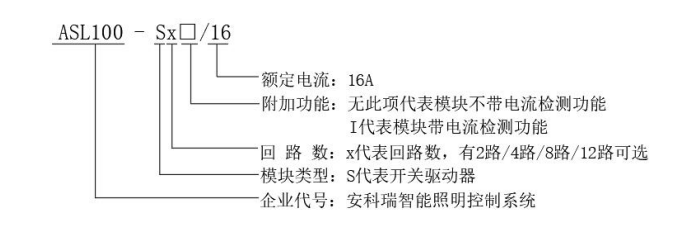

2. 产品型号

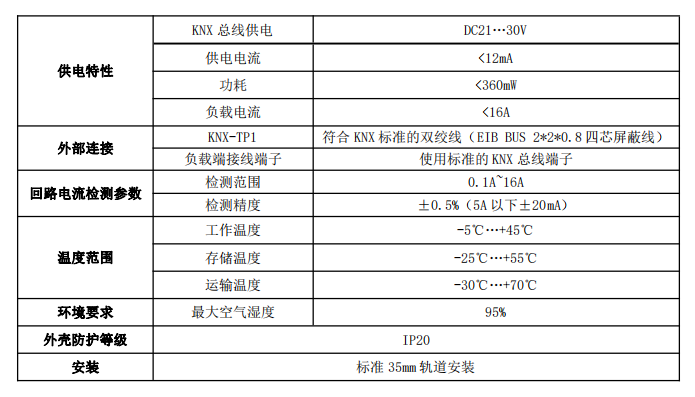

3. 技术参数

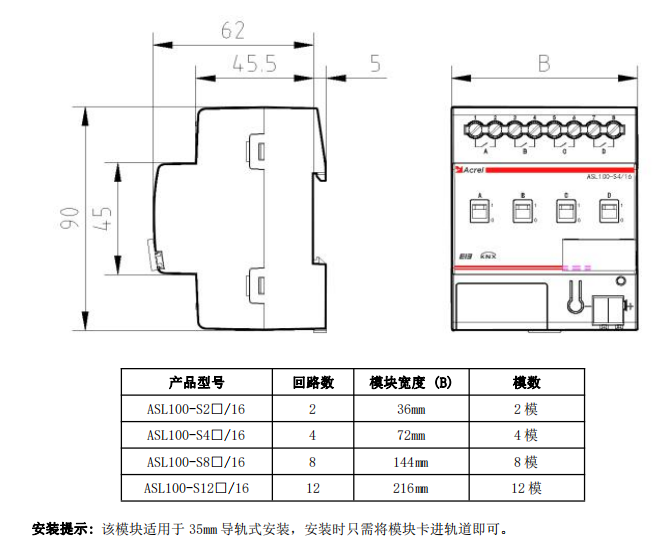

4. 外形结构

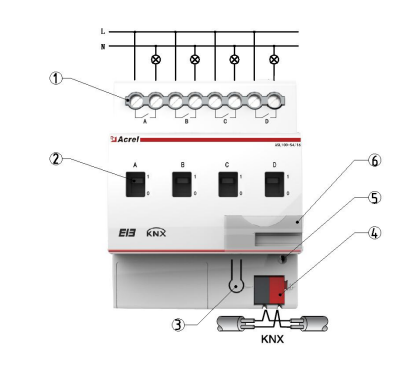

5.电气接线图
上图为 4 路开关驱动器的接线示意图。在实际使用中，2 路、8 路、12 路开关驱动器的接线和 4 路模块类 似，在此就不一一列出。现对 4 路开关驱动器接线图进行说明。
1 市电输入端子：
此端子接入受控负载回路。
2 继电器手动操作孔：
此操作孔，可手动控制继电器的通断。
3 编程按键：
按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束。
4 KNX 总线端子：
此端子是 KNX 标准总线端子，其中红色是正极，黑色是负极。 接线时，KNX 总线线缆的红线和黄线对应正极，黑线和白线对应负极。
5 运行及编程指示灯：
等待编程时，指示灯呈红色； 编程过程中及编程完成后，指示灯呈绿色； 正常运行时，指示灯呈绿色，且以约 1s 的频率闪烁。
6 标签夹：
用于放置模块标签（模块编号）等等。
6. 应用指南
开关驱动器作为驱动模块，除了直接控制负载电源的通断外，ASL100-SxI/16 系列开关驱动器还增加了电 流检测，故障判断的功能。通过 ETS 编程，该系列开关驱动器可以实现多种控制功能，具体如下：
开关功能
电流检测
故障报警功能
时间功能
预设功能
场景控制
逻辑功能
阈值功能
加热器控制功能
6.1 产品特点 ASL100-Sx/16 系列开关驱动器作为执行单元，其作用是对各强电回路进行开关控制该驱动器每路继电器 可负载电流16A，负载可以为容性、阻性或者感性。此模块可以和符合 KNX 标准的任意控制模块进行连接。 开关驱动器接收并且解析报文，然后执行相应的动作。ASL100-SxI/16 系列开关驱动器除以上功能外，同时具 备电流检测功能，可通过阈值设置判断回路是否故障。 ASL100-Sx/16 系列驱动器有多种功能可选，具体使用需要通过 ETS 软件进行设置。
