安科瑞AIM-T500型绝缘监测仪可应用于800V以及下的交直流不接地系统，对于高于800V以上的不接地系统，AIM-T500型绝缘监测仪要配合不同型号的耦合仪才能进行绝缘监测。
ACPD系列绝缘监测用耦合仪被设计用来配合安科瑞AIM-T500型绝缘监测仪，应用于系统电压高于800V的交流单相、三相或直流等不接地系统。产品目前包括ACPD100和ACPD200两个型号。其中ACPD100应用于单相交流0-1150V，直流0-1760V的不接地系统的绝缘监测，ACPD200应用于交流三相0-1650V，或交流系统带直流元件（如整流）的0-1300V不接地系统的绝缘监测。

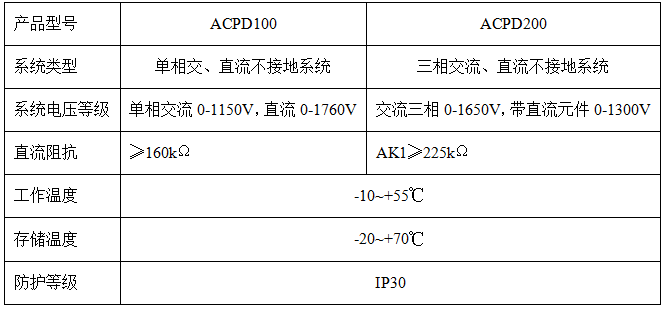

2安科瑞工业绝缘监测耦合仪技术参数
3参考标准
IEC 61557-8-2007《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置》。
GB/T 18286.24-2010/IEC 61326-2-4:2006 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分：特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》。
4安装与接线
4.1 外形尺寸

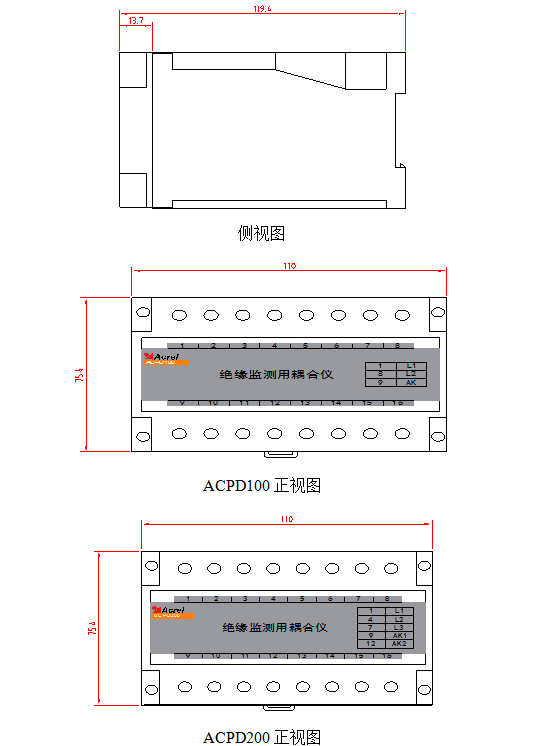

ACPD100和ACPD200采用了相同的产品外壳。产品的侧视图和正示图及尺寸如下图所示。
4.2安装方法
ACPD系列耦合仪采用标准的35mm导轨安装。
4.3接线方法
4.3.1 ACPD100型耦合端子接线说明

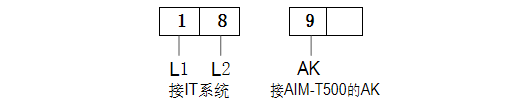

ACPD100耦合仪的1号和8号端子分别与被监测的单相交流IT系统的两线，或直流系统的正负极相连接（注意：L1接正极，L2接负极）。9号端子与AIM-T500型绝缘监测仪的AK端子相连。其端子接线图如下图所示。
4.3.2 ADPD200型耦合仪端子接线说明
ACPD200型耦合仪的1号、4号和7号端子分别与被监测的交流三相IT系统的三根相线相连。9号端子与A IM-T500型绝缘监测仪的AK端子相连。其端子接线图如下图所示。

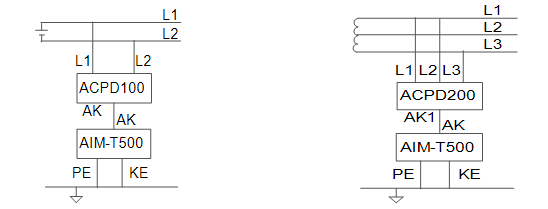

4.3.3 耦合仪配合AIM-T500绝缘监测仪接线示意图
ACPD100配合AIM-T500的应用接线示意图 ACPD200配合AIM-T500的应用接线示意图
6.4 注意事项
耦合仪采用导轨式安装，可安装于配电柜中。
安装接线时应按接线图进行接线，接线用U型式套接头压接后，再插入仪表相应端子并将螺钉拧紧，避免因接触不良而导致仪表工作不正常。
