1. 概述
消防应急照明灯具的主要作用是为人员疏散逃生提供照明。其安装方式有壁挂式、吸顶式、嵌顶式三种。
照明灯具的状态信息通过通讯线传到分配电装置，然后由分配电装置将数据传给应急照明控制器，并受应急照明控制器的控制及管理。消防应急照明灯具可通过我公司生产的电子编码器进行现场编码。

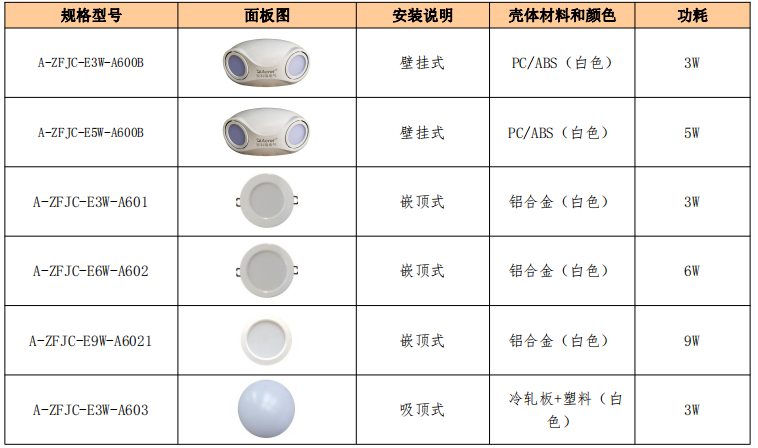

2. 产品选型
3. 技术特性
1. 工作电压：DC36V
2. 光源类型：LED
3. 应急时间：大于 90min
4. 故障检测：光源出现短路、断路时，标志灯发送故障信号
5. 编码方式：采用电子编码方式，占用一个地址
6. 使用场所：室内
7. 使用环境：温度：0℃～+55℃
8. 相对湿度：≤95%，不凝露
9. 防护等级：IP30
10. 执行标准：GB 17945-2010
4. 尺寸与安装方式
4.1. 产品尺寸
a.壁挂式：209*119*75mm
壁挂式尺寸图（正、背、侧）
b.嵌顶Ⅰ型：Φ97.5mm（直径）
嵌顶Ⅰ型尺寸图（正、背、侧）
c.嵌顶Ⅱ型：Φ107.5mm（直径）

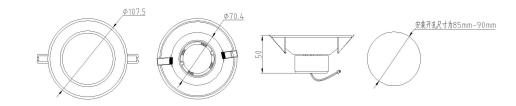

嵌顶Ⅱ型尺寸图（正、背、侧）
d.嵌顶Ⅲ型：Φ137.5mm（直径）

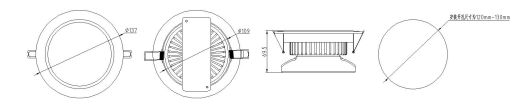

嵌顶Ⅲ型尺寸图（正、背、侧）
e.吸顶式：Φ255mm（直径）

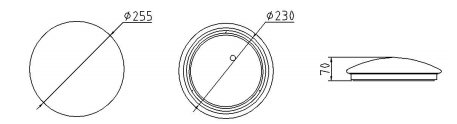

吸顶式尺寸图（正、背、侧）
4.2. 安装方式
a.壁挂式灯具安装：先在墙上开好安装孔位，相应的灯具开孔尺寸为 60mm，将灯具底座用螺钉固定在墙上，再将照明灯具由上往下插入灯具底座后，挂于墙上，实现壁挂式安装。

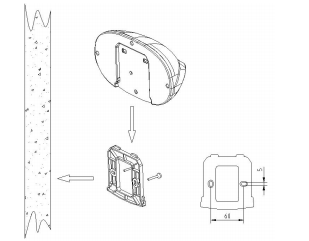

壁挂式照明灯具安装图
b.嵌顶式灯具安装：在天花板上开好安装孔位，相应的灯具开孔尺寸为φ97.5mm（或 107.5）,天花 板厚度为 1-20mm。将灯具上的弹簧按图所示方向撑开到可以塞入安装孔，保持弹簧张开状态，将灯具放入安装孔，松开弹簧，此时弹簧复位，将灯具固定在天花板上，即完成安装。
嵌顶式照明灯具安装图
c.吸顶式灯具安装：先将标准型 86 预埋盒安装好；再固定安装支架，安装支架固定位置与预埋盒中心位置偏移 43mm。连接好总线及电源线；将安装支架卡入灯具内，并拧上螺钉，即完成安装.

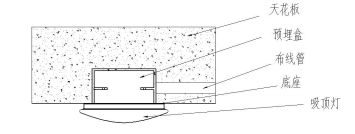

吸顶式照明灯具安装图
5. 产品通讯方式与布线
5.1. 通讯方式
二总线通讯，无极性。
5.2. 布线要求
通讯线采用 NH-RVSP-2*2.5mm²型线缆，布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一线管或线槽内。
6. 故障处理
常见问题与处理方法
