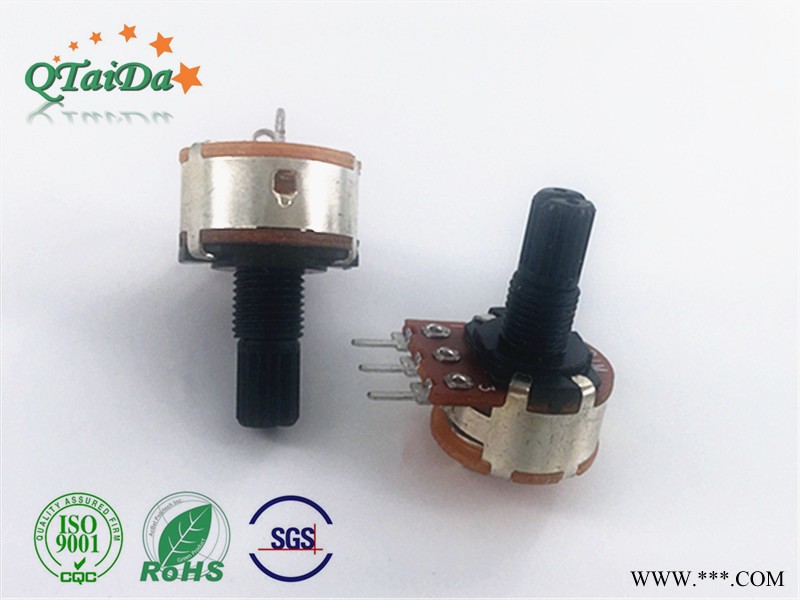

| 品牌 : | 祺泰达 | 型号 : | R149 |
| 加工定制 : | 是 | 种类 : | 带开关 |
| 材料 : | 碳膜 | 性能 : | 预调 |
| 用途 : | 功率 | 阻值调节方式 : | 旋转式 |
| 阻值变化方式 : | X式（直线式） | 标称阻值 : | 1-500 |
| 额定功率 : | 0.025 | 阻值允许偏差 : | ±20 |
| 滑动噪声 : | 68 | 分辨率 : | 100 |
| 零位电阻 : | 100 | 接触电阻 : | 0-50 |
| 绝缘电阻 : | 100 | 符合度 : | 100 |
使用温度范围
Operating temperature
-10 +70
手工焊接
Manual soldering
300 Max 3sec
Electrical Characteristics 电气特性
总阻值(R)
Total resistance
1KΩ 500KΩ
总阻值容许误差
Resistance tolerance
±20 (More Than 1MΩ ± 30)
阻值线性
Resistance taper
A B C W
摺动杂音
Sliding noise
Less than 68 mV
残留阻值
Residual resistance
20 Ω
绝缘阻抗
Insulation resistance
More than 100MΩ at DC 250V
定格电力
Rated power(W)
0.05W
高使用电压
Max. Operating voltage
50V AC
耐电压
Withstand voltage
1 Minute at AC 300 V
相互偏差
Gang error
Linear (B) taper : 0 -20dB 2dB
A/C Other tapers : 0 -40dB 2dB
Mechanical Characteristics 机械特性
全回转角度
Total rotational angle
300° ± 5°
全回转扭力
Rotational torque
20 250 gf.cm
全回转止强度
Rotational stopper strength
4Kgf.cm Min
轴推拉强度
Shaft push-pull strength
8Kgf. Max
迴转寿命
Rotational life
10,000 Cycles.
