LED遥控芯片 按键遥控工作灯IC LED调光芯片方案开发 露营灯小夜灯台灯野营灯芯片-丽晶微电子
浏览: 885
品牌: 丽晶微电子
单价: 面议
最小起订量: 3000 PCS
供货总量: 100000 PCS
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-04-04 21:08

详细信息
品牌 : 丽晶微电子 型号 : ECJ22085-B7DE53
电源电压 : 2.2V~5.0V 用途 : 电动玩具
特色服务 : 厂家直销 厂家 : 丽晶微电子

ECJ22085-B7DE53四键遥控工作灯芯片

一、功能说明

一个轻触开关Key控制一路输出OUT,外加红外遥控功能

短按Key: ,70%,50%,20%,OFF,依次循环;任何情况下,长按Key 3秒开启“SOS”功能,“SOS” 状态下,轻触按键关机

遥器功能说明(用户码00FF):

开机键:码值“45”,开启(ON)按键,OFF后每次开启默认 亮度,重复按此键有提示闪一下

关机键:码值“47”,按一下关机(OFF),进入待机状态

“-”键:码值“07”调光按键,OFF状态无效,ON状态有效,亮度按 ,70%,50%,20%依次递减,有按键提示

“+”键:码值“09”调光按键,“OFF”状态无效,“ON”才有效,亮度 20%,50%,70%, 依次递增,有按键提示

二、电气参数(VDD=5.0V,GND=0 ,TA=25℃)

参数

符号

小值

典型值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V


工作电流

IOP


1.5


mA


静态电流

ISTB


5


uA

VDD=5.0V

驱动电流低电平输出

IOL


14


mA

VDD=5.0V,VOL=0.7V

驱动电流高电平输出

IOH


6


mA

VDD=5.0V,VOH=VDD-0.7

过VDD极限电流

IVDDmax



50

mA


过GND极限电流

IGNDmax



50

mA


工作温度

TA

-10

25

70


储存温度

Tstg

-20

25

100

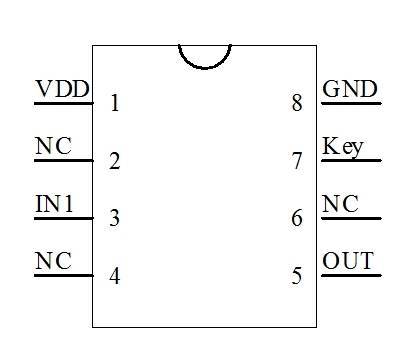

三、 封装脚位图(SOP-8)













三、PIN引脚及功能描述

管脚号

符号

功能描述

1

VDD

IC正极

2

NC

悬空

3

IN1

红外信号输入

4

NC

悬空

5

OUT

输出脚、高有效

6

NC

悬空

7

Key

开关控制脚,低有效

8

GND

IC负极

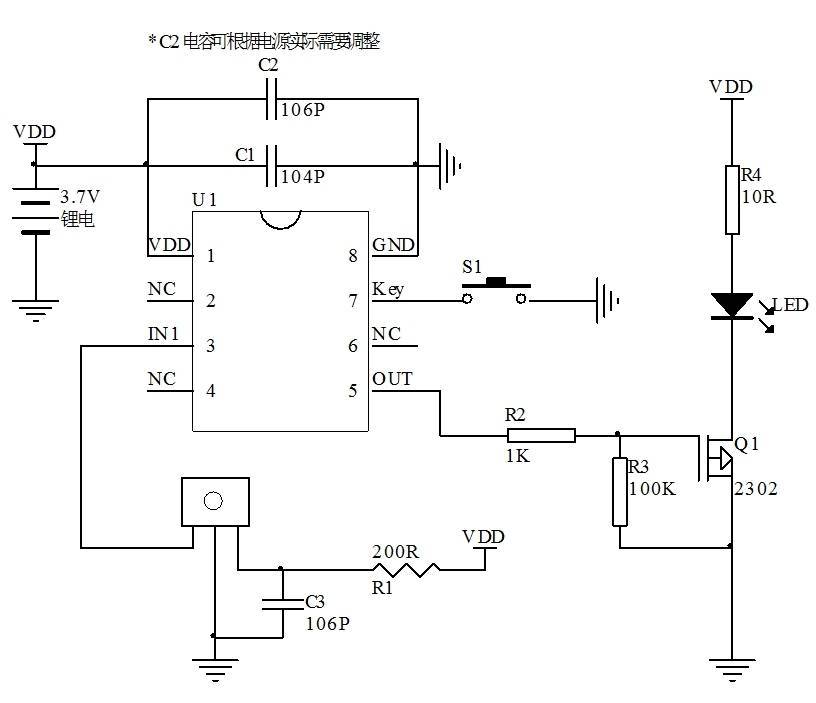

四、参考电路图







五、封装尺寸图(SOP-8)



六、版本说明

版本

日期

描述

ECJ22085-B7DE53

2022/6/9

V01初版
