EC8228  8键触摸检测IC

一．概述

触摸检测IC是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上，人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮，此芯片可以独立支持 8 个触摸键。

二．特点

 工作电压：2.5V5.5V(启用内部稳压电路)，2.0V5.5V(禁用内部稳压电路)，内建稳压电路功能， 待机电流3V 电压，低速采样率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 个直接输出独立端口，SPI 接口输出，具有选项选择有效键 输出时间大约为 80Sec，上电后需要 0.5Sec 稳定时间

在此期间内请勿触摸按键面板，所有的功能触摸无效，自动校准，当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0Sec

五、功能描述

1.  灵敏度调节

PCB 板上感应焊盘尺寸大小及走线会直接影响灵敏度，因此灵敏度调节需要根据实际应用的 PCB 应进行调节，EC8228 提供一些外部调节灵敏度的方法。

1-1  改变感应焊盘尺寸大小

若其他条件固定不变，使用一个较大的感应焊盘将会增大其灵敏度，反之灵敏度将下降，但是感应焊盘的尺寸大小也必须是在其有效范围值内。

1-2  改变面板厚度

若其他条件固定不变，使用一个较薄的面板也会将灵敏度提高，反之灵敏度则下降，但是面板的厚度必须低于其 值。

1-3  通过调节外接电容( 参见图 8-1)

当其他条件固定时，在可用范围(1pFCJ0CJ150pF，1pFCJWA50pF)内增大 CJ0CJ1，CJWA的值将降低灵敏度。当不连接任何电容，即在电容连接处处于悬空其灵敏度为 。电容 CJ0CJ1 用于调节工作模式下按键的灵敏度。电容 CJWA 用于调节睡眠模式下唤醒灵敏度。

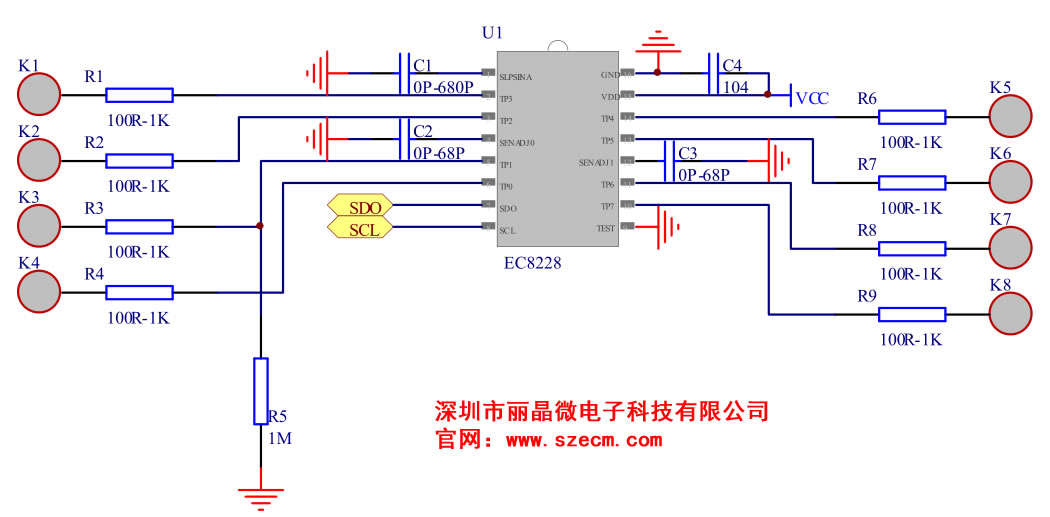

参考电路图：
